運行要求，啟動頻率 3Khz 加減速度較慢，通電后不需要回機械零位。 功能要求，要求輸入 1 接一個按鈕開關。開關閉合一次電機以 10KHZ 的速度正轉 10圈再以 5KHZ 的速度反轉 10.5 圈。停止，等待再次開關閉合重復上述過程。
接線：輸入 1 接開關按鈕的一端。另外一端接到公共端 COM. 系統參數設置：?jiǎn)?dòng)速度 03000。 加減速度 03。上電回零 否。 其他參數略
程序清單： N01 輸入 10 000 （等待接在輸入 1 的開關閉合，即低電平 N02 速度 10000Hz （給下面運行的定義速度值為 10KHz N03 正轉 00020.0 （電機正轉 20 圈 N04 速度 05000Hz （給下面運行的定義速度值為 5KHz N05 反轉 00010.5 （電機反轉 10.5 圈 N06 輸入 11 000 （等待輸入 1 的開關放開，即高電平 N07 跳轉 01 000 （跳轉到第一行進行重復動作 N08 結束 （程序結束 參數設置： 上電回零 否 （其他不用動） 單位設置：（采用默認設置，不用動。驅動器設置 1600 細分）
總結： 1， 檢測開關按鈕輸入或者是其他傳感器輸入的使用 “輸入”命令。即開關閉合為檢測 0（低電平）。開關放開檢測 1（高電平）.在程序中 [N01]行我們使用了檢測 0 (低電平)等 待的命令。但是在[N07]中我們使用了檢測 1(高電平)等待命令，因?yàn)槲覀兊囊笫情_關按 一次，動作一次的目的。因此需要檢測開關按鈕是否放開的，防止程序跳轉回去連續運行 出現誤動作的情況。 2， 在程序中我們出現了[N02]和[N04]兩次的速度定義。這是因?yàn)槲覀儍纱无D(zhuǎn)動電機需 要的速度都不一樣。如果是兩次轉動的速度都是一樣的。我們只需要[N02]速度定義一次即可。

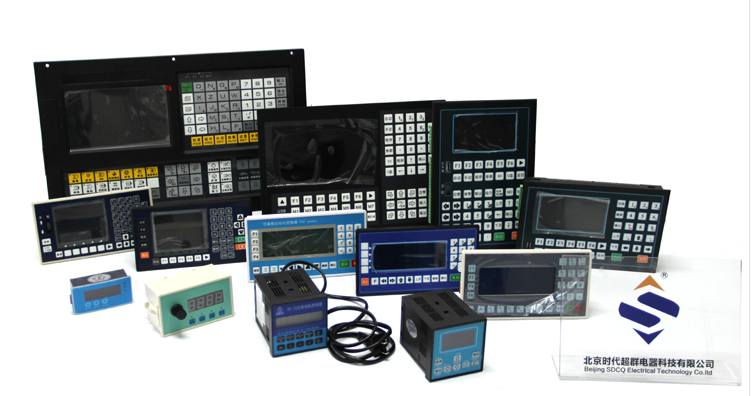

北京時代超群電器科技有限公司主營產品：步進電機、閉環步進電機、步進伺服步進驅動器、步進電機驅動器、一體式步進剎車步進電機、防水步進電機、無刷電機、伺服電機等各類型號的步進電機，歡迎來電咨詢。電話：18501531992
|
