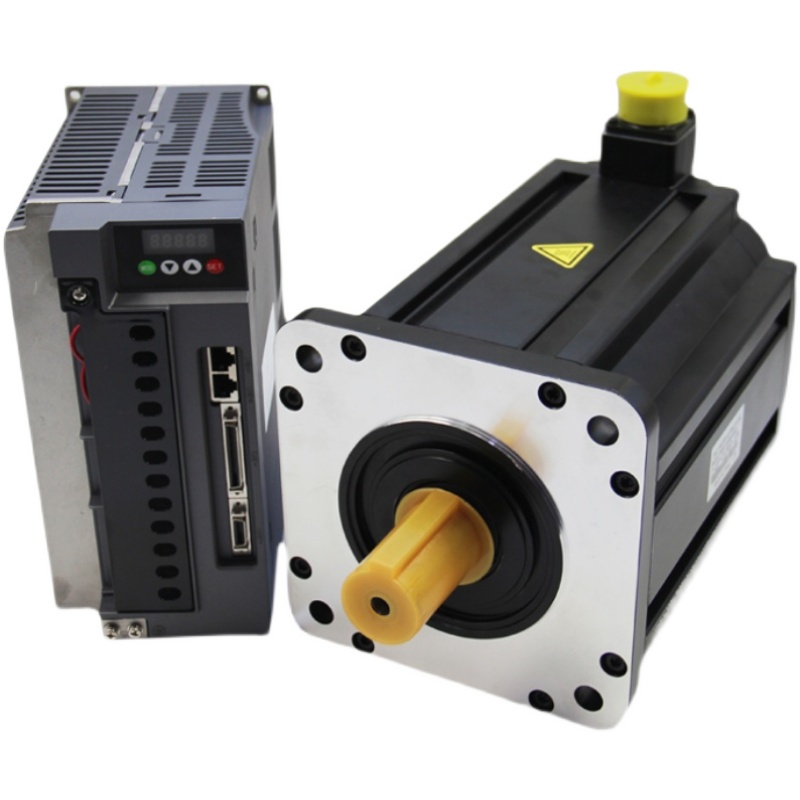

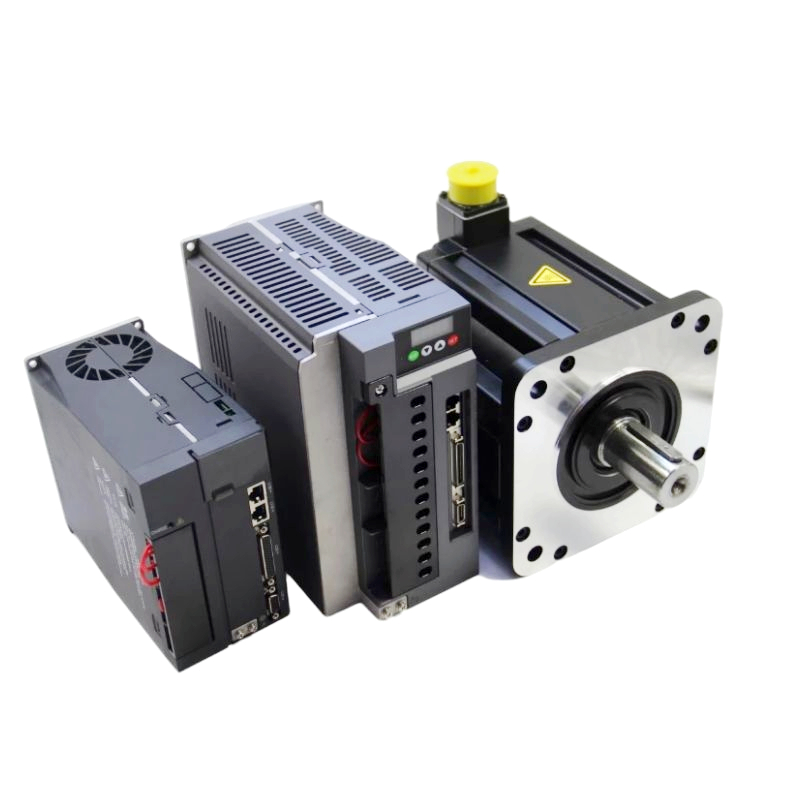

接線說明

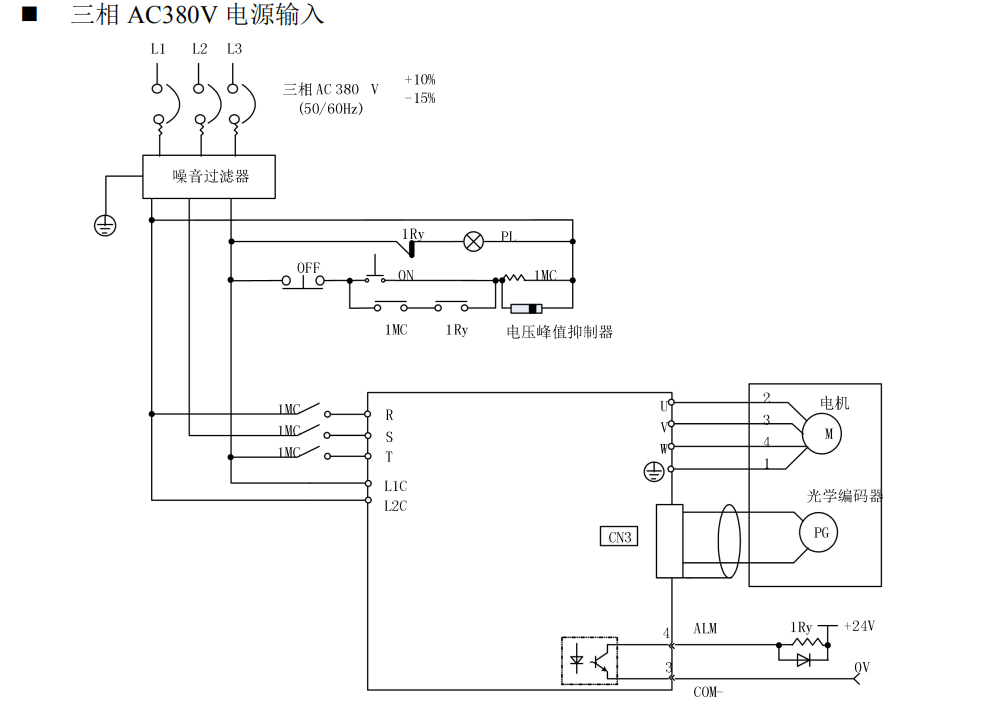

1 主回路接線說明

   主回路接線注意 在進行電源接通順控設計時，請考慮以下幾點。 請對電源接通順控進行如下設計∶在輸出“伺服報警”信號后，要使主回路電源處于 OFF 狀態。 接通控制電源和主回路電源時， 請同時接通或在接通控制電源后再接通主回路電源。 切斷電源時，請在切斷主回路電源后再切斷控制電源。

2 連接器定義

 CN1 接線定義 連接器 CN1 為通訊插頭，伺服驅動器提供 RS485 通訊

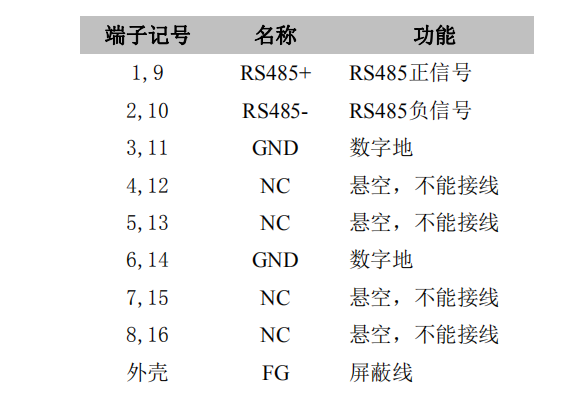

 端子信號定義

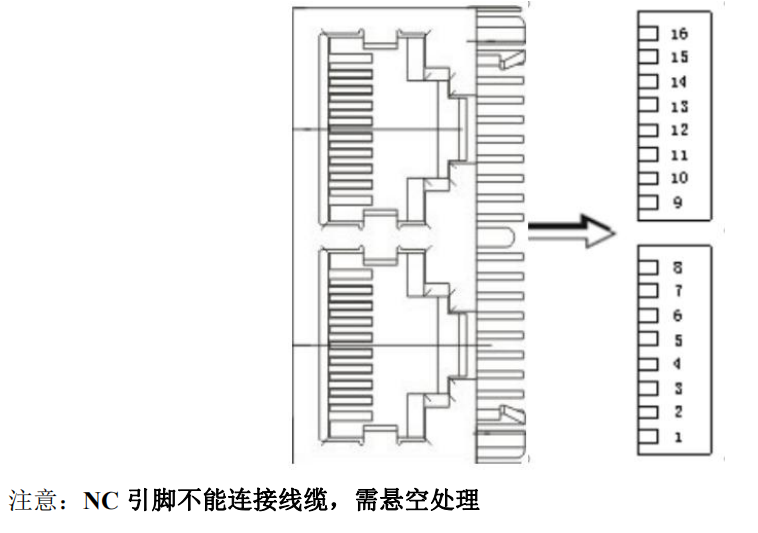

 端子示意圖

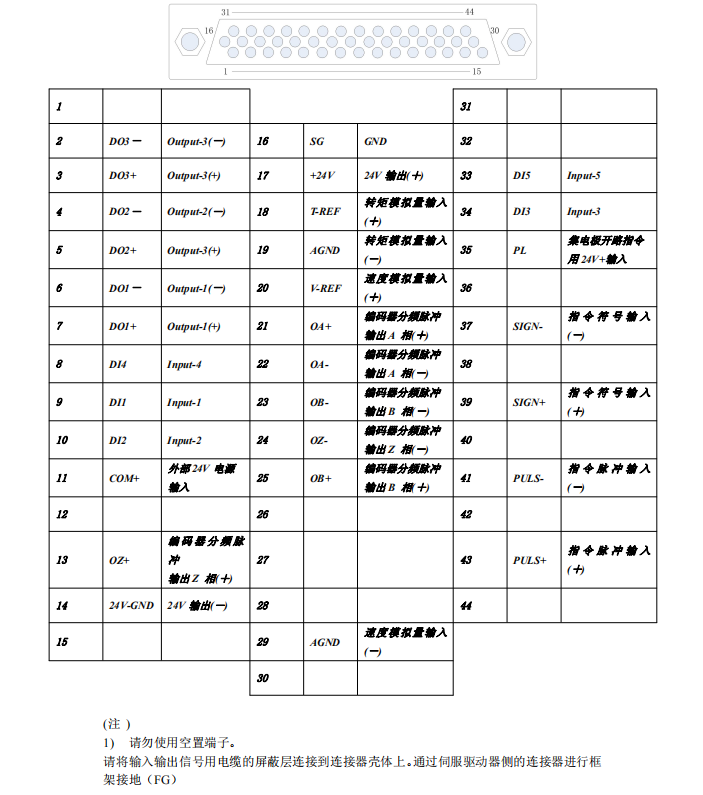

 CN3 接線定義

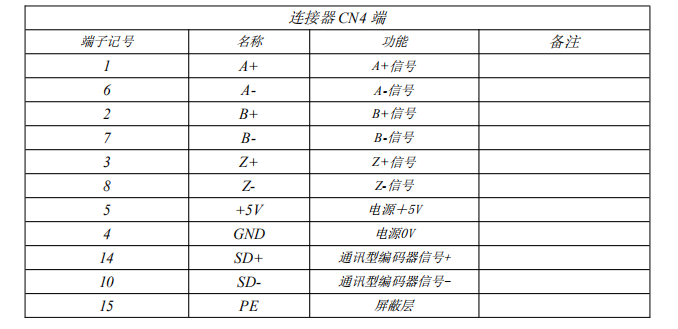

 驅動器 CN4 接線定義

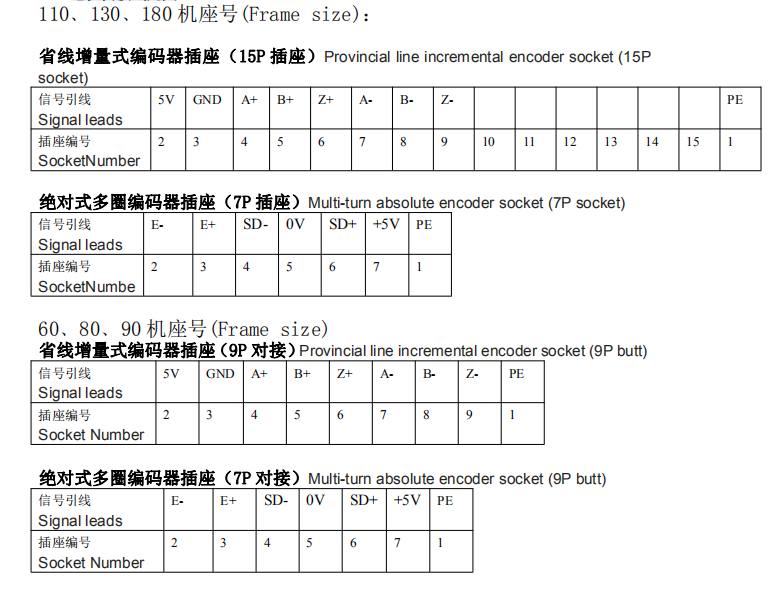

 電機側接線定義

3 標準接線方式

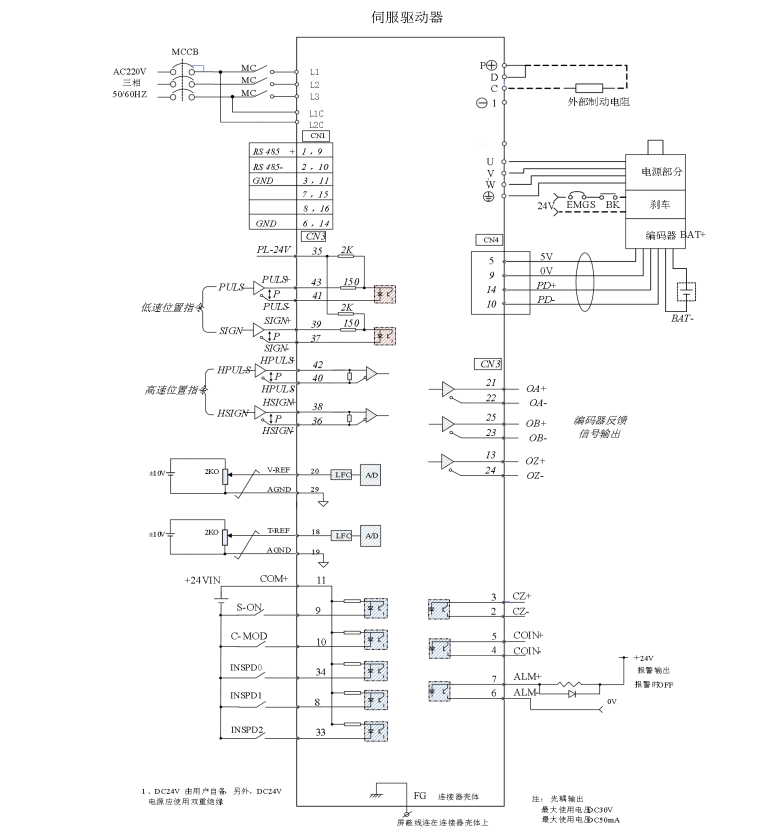

 位置-速度-轉矩控制的連接示例
