電源+驅動器+電機+控制器=基礎伺服電機運動控制硬件設備。電源供電，驅動器負責將控制器發送的脈沖指令轉化為電機物理運動，從而實現在無人干預的條件下，按照程序要求完成一套東西，這就是自動化。我這樣說對嗎朋友？

這就是開關電源，220V的電進去，出來就變成24負電。這個很好理解吧。信號當然有很多了，樣式也有好幾種，但是功能大差不差

這個是多軸電機控制器，可以控制伺服電機，步進電機，閉環電機，同時可以接收低電平輸入信號，什么行程開關，接近開關，光電開關等等。另外還可以控制繼電器和交流接觸器，什么時候打開，打開多長時間時間，再什么時候關閉。我就構成了自動化的基本條件。

一套自動送料加鉆孔的控制箱，制作途中.........

繼電器可以輸出24V220V380V以及信號通斷，例如電鉆，焊槍，點膠機，電磁閥，氣缸，電推桿等等。。。。。

箱子小，干活不方便，想要換大箱子，客戶嫌價格貴，真難啊，，，哈哈

單軸伺服電機送料打孔控制柜，現在有了一點味道了吧 還差控制器沒接線

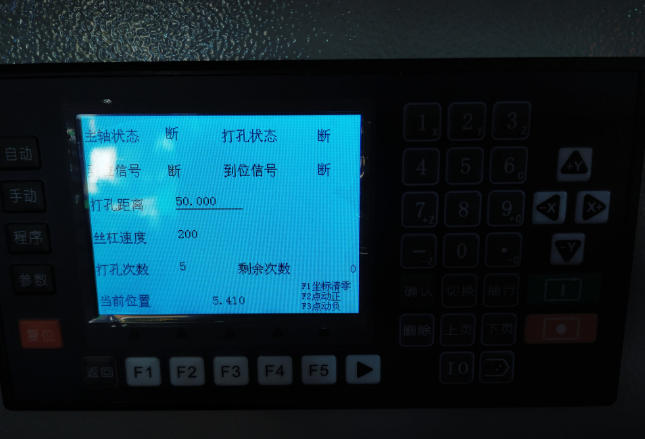

上兩張圖為一套，是裝好后的樣子，控制器做的組態界面，類似PLC感覺，只是可任意修改程序參數，且純中文，上手難度低。

這個會用嗎？手脈 很方便的玩意

這個是接線圖，線斷了就找個找個焊。省錢省力省時，快收藏起來吧

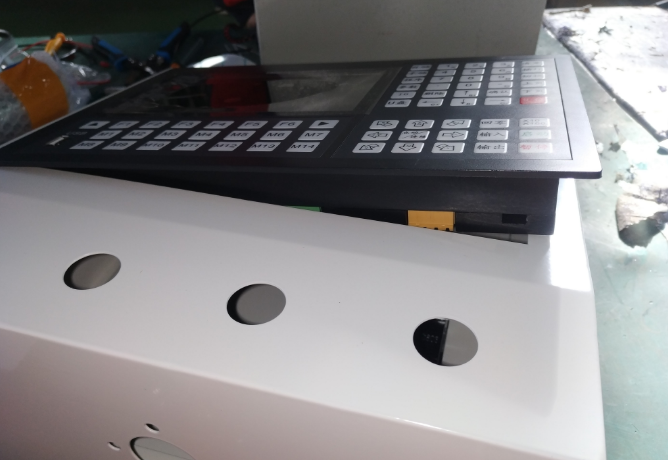

經常遇到的非標定制電箱，很痛苦，各種開孔要求。。。

一臺PLC的三軸伺服電機控制柜，做了一上午，很簡單的程序，為什么客戶非要做PLC。。。便宜幾百塊錢我給你達到一樣效果，他不香嗎！！！

這個是客戶定的一套控制系統，伺服電機 控制器 編程，這個是測試完之后發貨的

這個是磁編，有誰能說說磁編和光編的****區別嗎！

60D控制器， 最多支持6軸，非聯相對運動以及外接手脈控制，高大上呢。G代碼編程

這個是按照客戶要求，寫好程序，測試完完之后準備發貨！

簡單的接線

這個是無刷電機，伺服貴，步進便宜，但是步進速度低，速度高了又沒勁！所以無刷來了，無刷轉速越高，扭矩越大，我這個說法對嗎？請專業人士解答一下！哈哈

又是一個雙軸的自動磨床控制箱，我的主頁視頻中，有專門講。有興趣的朋友可以看看視頻。

弱電控制強電，平日用的非常多。又方便又安全。

一個開關電源，LN接家用電220V，V+24V正 V-24V0V

電柜不大，按鈕不小，大家可以去看我主頁的視頻，有一個是講自動化電機運動控制柜，不光懂技術，還需要這些基本功夫才合格。全是手工活啊！辛苦呢

內部的接線

上電測試中

無刷電機接線圖，平日的無刷除了供電高低壓區別外，接線定義無太大區別，外接了電位器，支持調速，也可以外接換向。

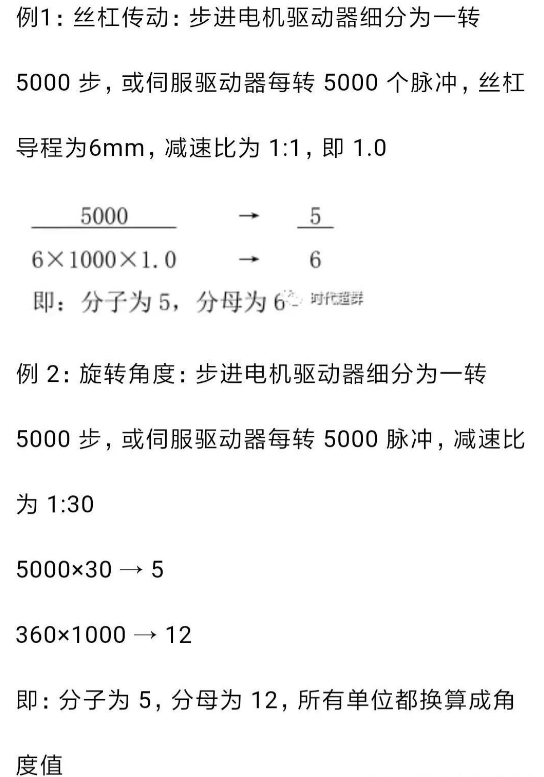

這個圖，其實是有技術點的，大家不知道能不能看清楚。電子齒輪，也就是分子分母的

全觸摸操作，既能四軸聯動，又支持非聯動軸運動，編程簡單，上手容易，外加手脈

最后來一張內部教學材料，不會的朋友，一定收藏起來，肯定用得上的干貨！
