CM35D控制器如何手動回零點

在工作中，經常用到回機械零點和程序零點，首先我們要知道程序零點和機械零點的區別是什么。

1    什么是機械零點，機械零點就是指：機械固有的，指定的零點，一般需要感應開關，限位開關，接觸開關，光電開關等等作為輔助實現的基準位置，他不能隨著程序更改，不能設定，是不能移動更改的。

2    什么是程序零點，程序零點是程序運行的參考點，一般情況下，程序零點和機械零點都是一個基準點。在特殊情況，程序零點需要改動，并重新設置，所以機械零點和程序零點不會是同一個零點。

一   那么手動回程序零的操作見下圖：

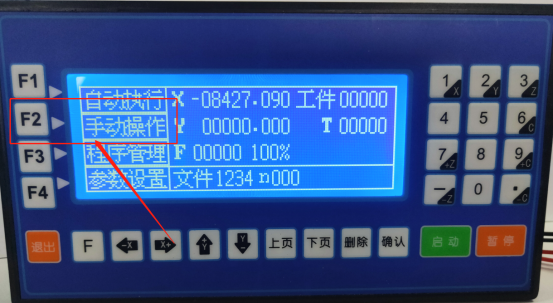

     上電后見下圖，點按手動操作F2

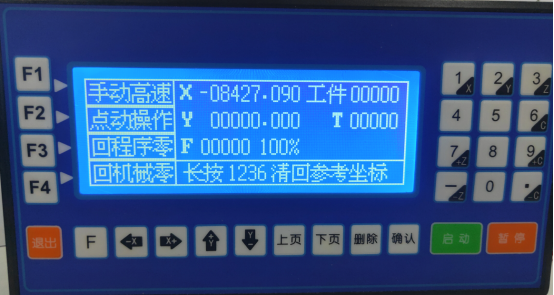

點按后進入

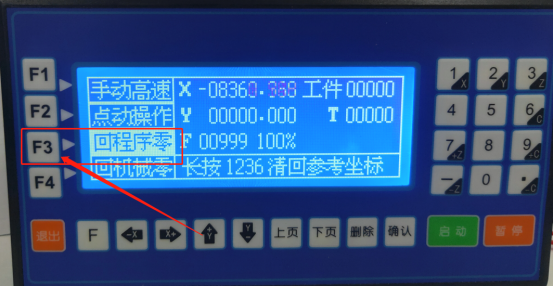

      點按F3回程序零即可

      這時候就會看到軸坐標回零運動。回到零就會自動停止。

      二    回機械零操作見下圖;

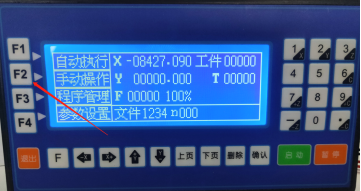

      上電后，開始界面點按手動操作

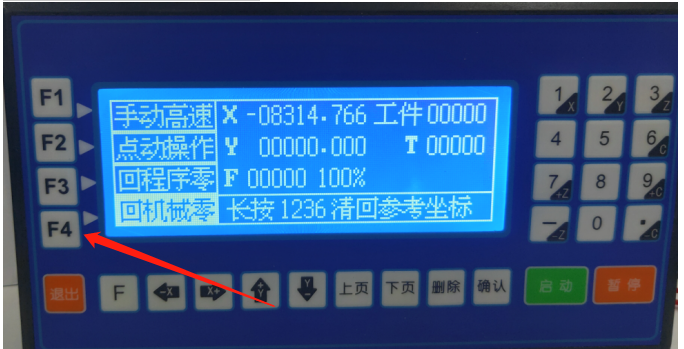

       進入后見到下圖點按F4回機械零

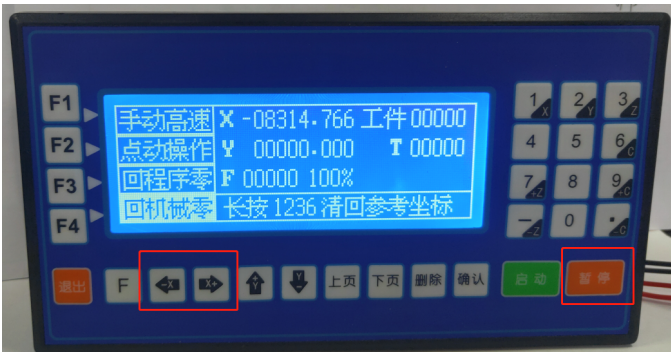

       然后再選擇回零方向（-X   X+ ）箭頭

           電機就會啟動，按照選定方向轉動，開始尋零，直到碰到開關為止。如果方向選錯，電機軸運動方向不是自己想要的方向，那么點按暫停鍵停下來后，再重新選擇方向鍵即可.
