CM35D控制器判斷跳轉指令運用簡介（LHC）

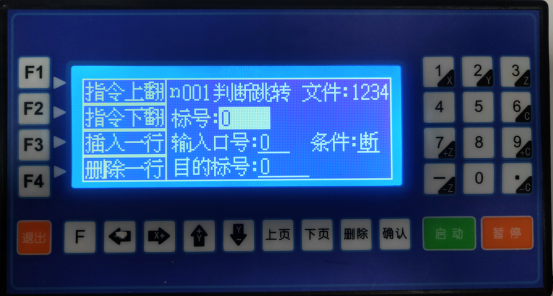

       在工作中，我們用到35D系列的控制器中，需要編程的指令中有一條指令叫：判斷跳轉，這條指令需要一個條件支持才能執行指定的工作。這條指令見下圖：

               這一條指令上有4個需要填寫的地方，分別是 1標號   2輸入口號   3條件 通/斷             4目的標號。下面我們解釋一下這條指令的內容。

1 標號 是指本條指令的數字編號 這個標號數字如果要用，只能是一個，不能重  出現。

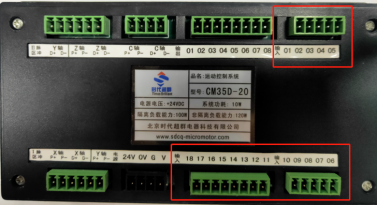

                         2 輸入口號 是指這條指令執行與否指定的輸入口號也就是控制器背面的輸入口，           見下圖

3 條件    是指這個輸入口要執行這條指令時需要的狀態，狀態有通和斷兩種，這兩種狀態切換只要按下面板上的確認鍵即可。

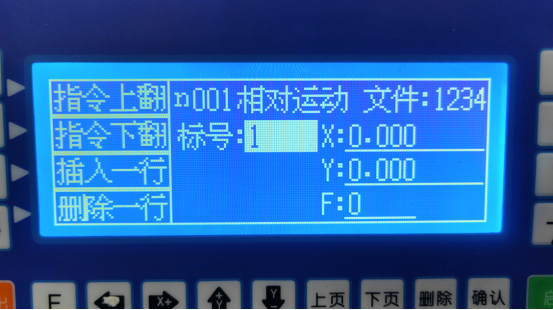

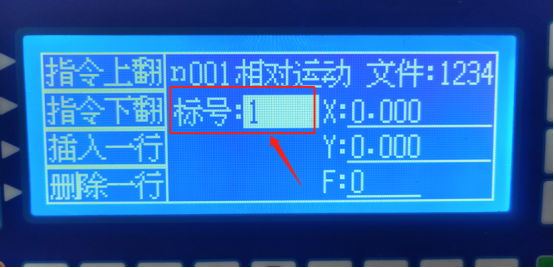

4 目的標號   是指要執行帶有這個數字編號的程序行，也就是1 標號后的數字，這個數字要求要和被執行的程序行的標號數字一致，不能有差異。

下面就來舉例介紹一下：

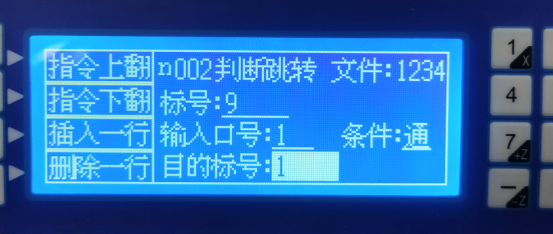

這條指令的意思是： 當輸入口  1號口有信號接通的時候去執行帶有標號是1的程序行。

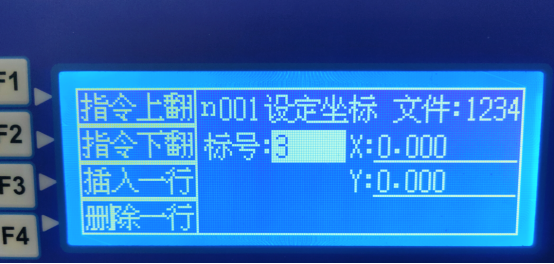

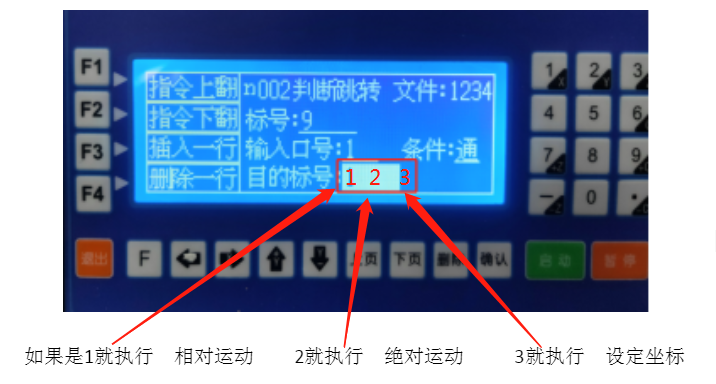

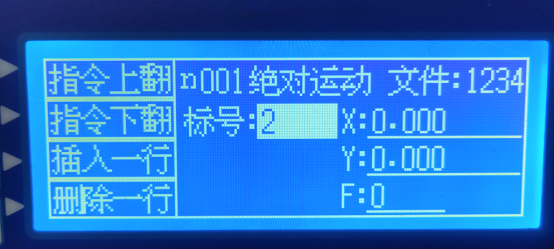

        那么就是目的標號寫幾，就執行標號幾

       若執行到判斷跳轉這一行時，輸入口的條件不滿足，需要信號通的時候沒有通，那么程序自動執行下一行。

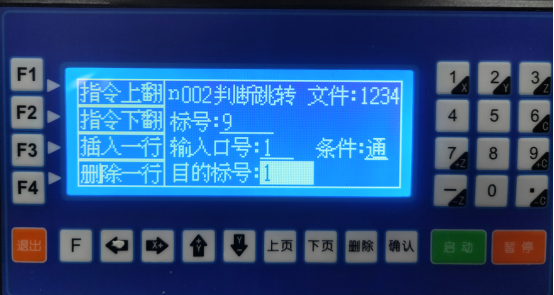

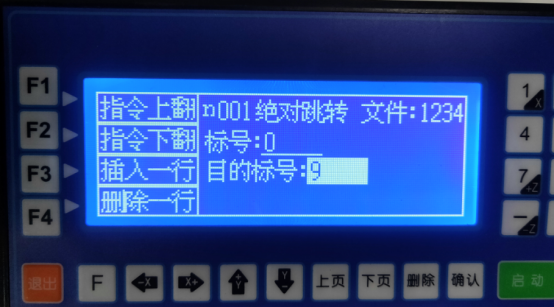

如果要做成有信號執行，沒有信號就死等待那里不動，直到有信號再執行指定目的標號指定的程序行。見下圖舉例：
