使用注意事項
使用本控制器前，請仔細閱讀本手冊后再進行相關的操作，如有疑問請與我司工作人員聯系。使用者需具備相關的專業知識和操作技能，確保使用安全。
工作環境及防護
1.控制系統的工作溫度為 0-40℃，當超過此環境溫度時系統可能會出現工作不正常甚至死機等
現象。
2.相對濕度應控制在 0-85%
3.在高溫、高壓、腐蝕性氣體等特殊環境下工作，必須采取特殊的防護措施。
4.防止灰塵、粉塵、金屬等雜物進入控制器。
5.應防護好控制器的液晶屏（易碎品），使其遠離尖銳物品；防止空中的物品撞到液晶屏上；當
屏幕有灰塵需要清潔時，應用柔軟的紙巾或棉布輕輕擦除。
系統的操作
系統操作時需按壓相應的操作按鍵，在按壓按鍵時，需要食指或中指的指肚按壓。切記不能用指
甲按壓按鍵，否則將造成按鍵面膜的損壞，而影響使用。
初次進行操作的操作者，應在了解相應功能的正確使用方法后，方可進行相應的操作，對于不熟
悉的功能或參數，嚴禁隨意操作或更改系統參數。
系統的檢修
當系統出現不正常的情況，需檢修相應的連接或插座連接處時，應先切斷系統電源。再進行必要
的檢修。
未進行嚴格操作的技術人員或未得到本公司授權的單位或者個人，不能打開控制系統進行維修操
作，否則后果自負。
產品簡介
微數控CM60D運動控制器，兼容 TC55 A 運動控制器的功能，采用 ARM 和專門的運動控制芯片，外部
和內部供電采用光耦隔離的方式，實現高性能穩定的控制能力，配備 7 寸彩色液晶顯示器，分辨率
為 800*480,4 個進給軸，一個模擬軸，帶一路標準手脈 MPG 接口，為自動化應用、機械設備、科學
實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控制器支持聯動和非
聯動兩種運動模式，提供 20 個程序儲存，每個程序可編寫 999 行。靈活的運動控制，簡潔的功能
架構，方便用戶使用。
� 7 英寸彩色液晶屏，分辨率 800*480，顯示面積 （mm）
� 手動界面實時顯示輸入、輸出狀態
� 支持開機回機械零，支持手動回機械零
� 支持 U 盤做媒介導入開機圖片、參數、程序文件和組態功能

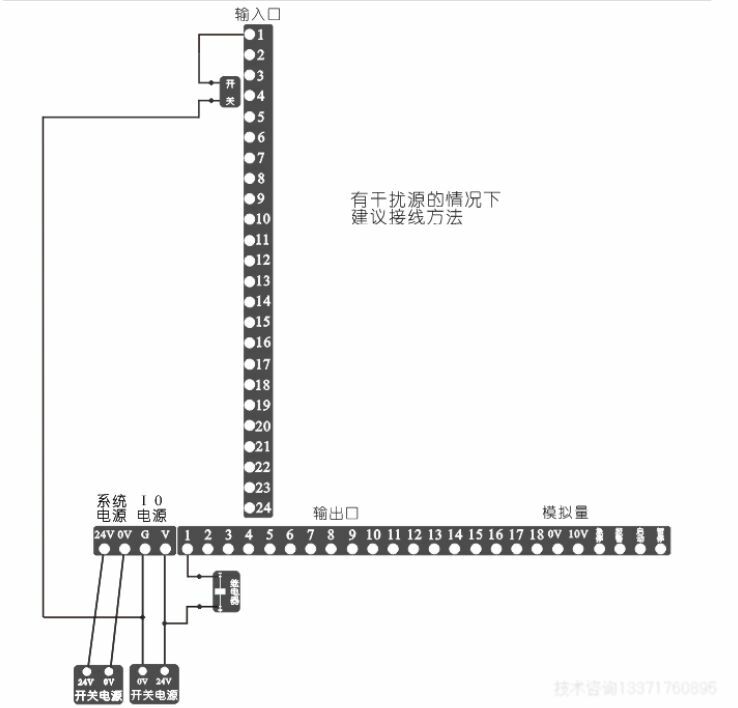

� 24 路輸入，18 路輸出
� X，Y，Z，C 軸（兩軸（含兩軸）以上）聯動或非聯動運動
� ****脈沖頻率 400K
� 開機首界面可設置
� 支持中文和英文選擇
� 支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零
� 限位保護，支持硬限位和軟限位
� 支持多軸回機械零順序選擇

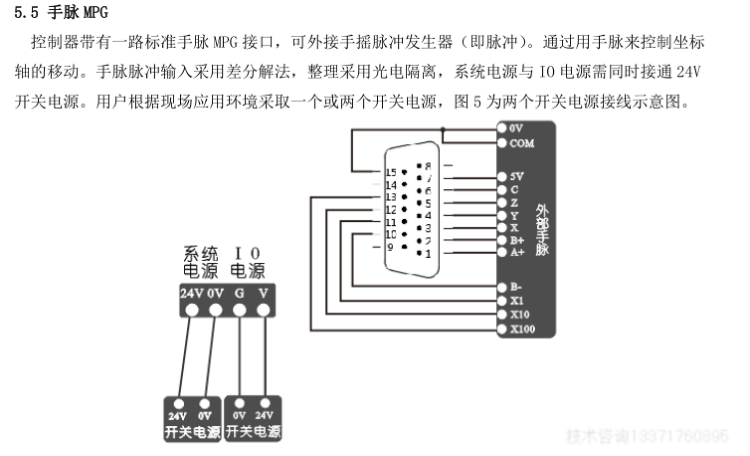

� 帶有 1 路標準 MPG 接口

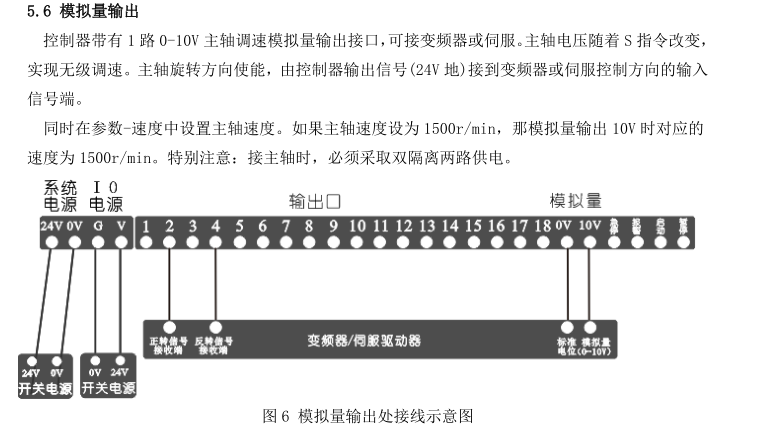

� 帶有 1 路 0-10V 主軸調速模擬量輸出接口
微數控 CM60D 運動控制器，采用 ARM 和專門的運動控制芯片，外部和內部供電采用
光耦隔離的方式，實現高性能穩定的控制能力，配備 7 寸彩色液晶顯示器，分辨率為
800*480,4 個進給軸，一個模擬軸，帶一路標準手脈 MPG 接口，為自動化應用、機械設備、
科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控器支
持聯動和非聯動兩種運動模式，提供 20 個程序儲存，每個程序可編寫 999 行。靈活的
運動控制，簡潔的功能架構，方便用戶使用 .
� 支持開機回機械零點功能

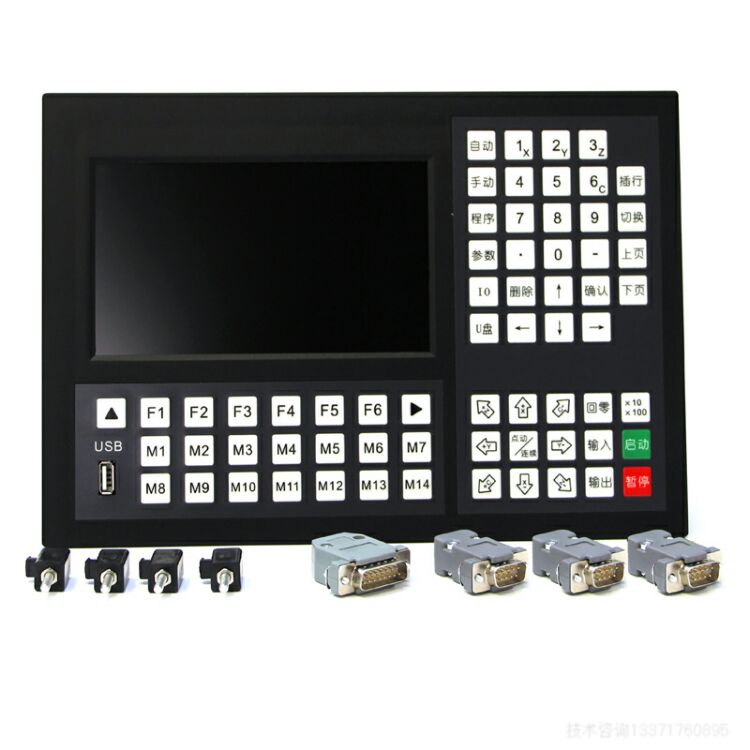

面板介紹

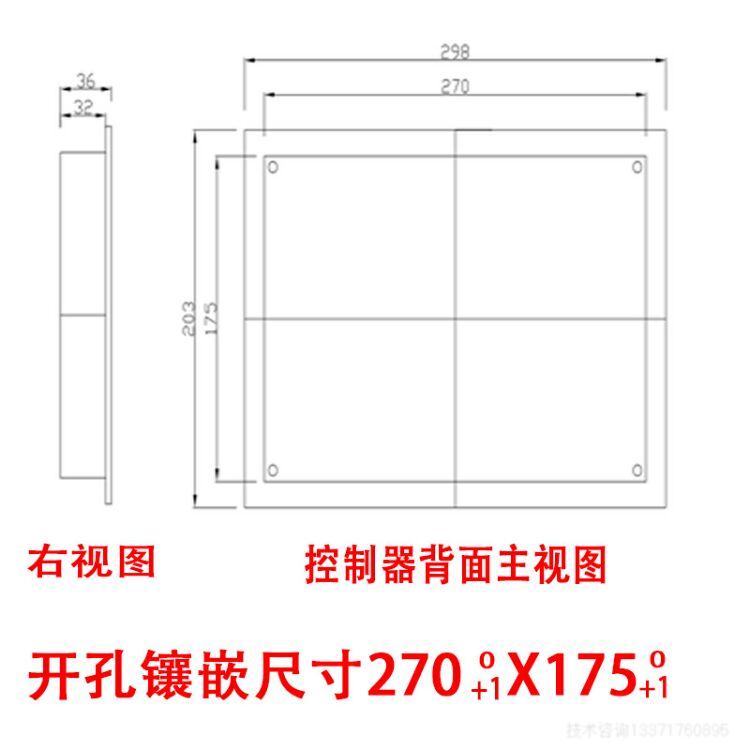

產品采用簡潔大方的彩色 LCD 顯示屏，7 英寸，顯示面積為,85.9*154.1（mm）,界面舒適。65
個輕觸按鍵與界面配合，實現人機交換，信息控制和處理。產品背面與外部接線采用容易接線的插
拔端子和 DB 頭，極大的方便了用戶。
|
