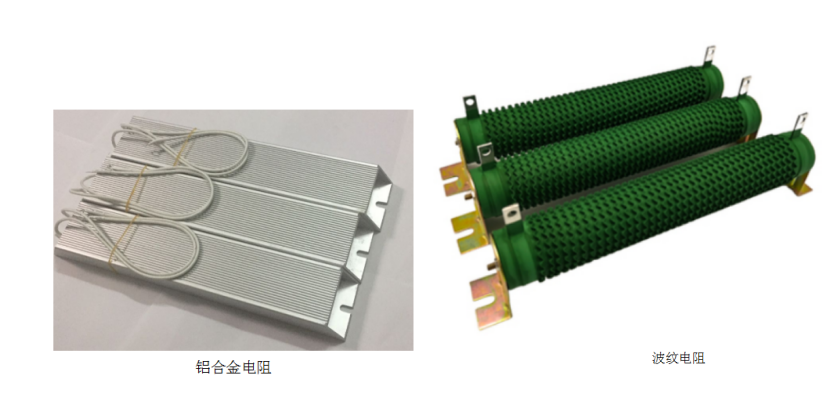

運動物體制動時,能量哪里去了呢? 這就是制動電阻的作用,把動能轉換成電能釋放掉。 驅動器中通常有電容,用來存貯轉換出的電能,但是電容的容量有限,超出部分就需要用電阻來釋放掉。 當電阻過小時,泄放電流太大會燒壞伺服內的電子器件。當然電阻太大,電能釋放速度慢也會導致內部電壓上升,損壞驅動器內電子元件,所以我們在選擇時要關注電阻阻值。 目前市面上常有的有2種,鋁合金電阻和波紋電阻,兩者在外形上很容易區分,如圖:
波紋電阻在電機中,可以很好的保護電機,消耗電機中產生的電量,通常波紋電阻采用表面立式波紋有利于散熱減低寄生電感量,并選用高阻燃無機涂層,有效保護電阻絲不被老化,延長使用壽命;鋁合金電阻相比波紋電阻具有更耐氣候性、耐震動性,優于傳統瓷骨架電阻器,鋁合金電阻通常在惡劣工控環境使用,易緊密安裝、易附加散熱器,后期維修方面更安全,使用壽命也更長。

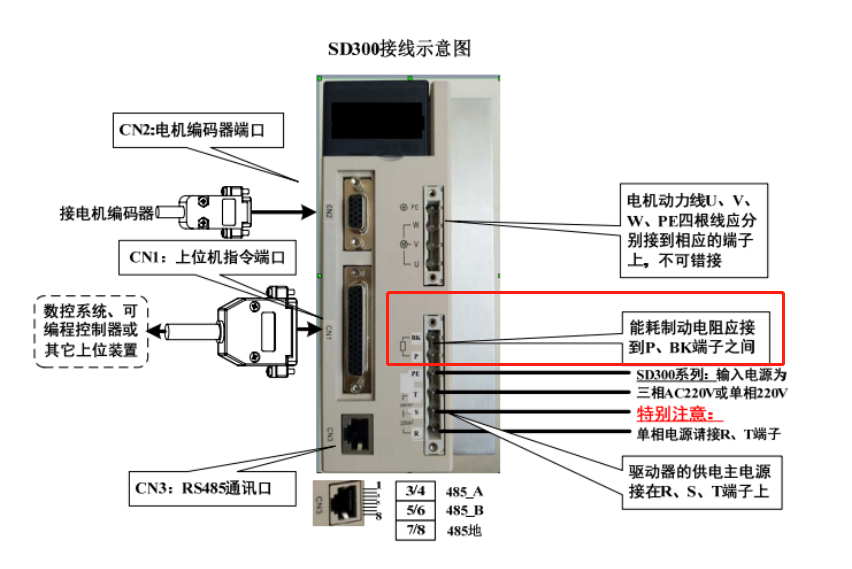

SD300驅動器前面板制動電阻端子接線示意圖

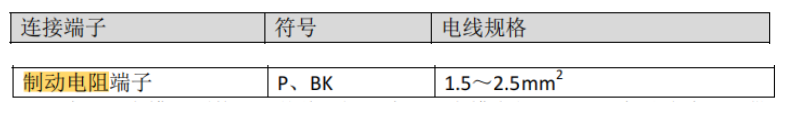

制動電阻電線規格:

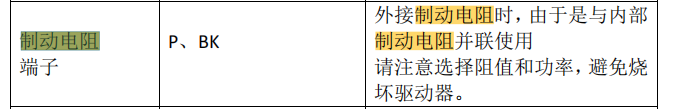

制動電阻端子說明:

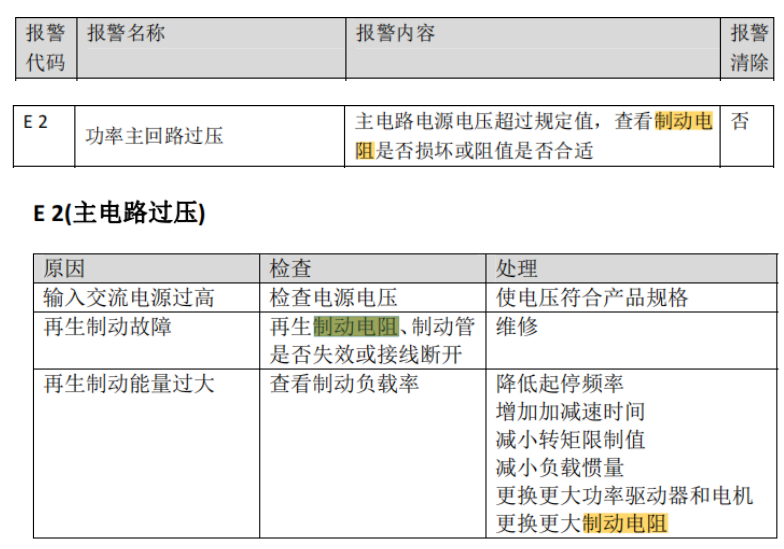

制動電阻相關報警及處理: (1)主電路過壓:
(2)制動峰值功率過載

|
