57步進電機套裝與35D控制器接線介紹

57步進電機分開環和閉環兩種，開環步進電機兩項的有4根線，A+ A- B+ B- ,線纜顏色分別是紅綠藍黃，它配套的驅動器DM542,輸入電壓20-50伏直流電源，輸出電流1A--4.2A適配所有電流區間的步進電機，這個驅動器接收信號的電壓是直流5-24伏信號支持差分，共陰，共陽三種接法。今天咱們介紹的是：

57步進電機      57HBP76AL4-TFA

57步進驅動器     DM542

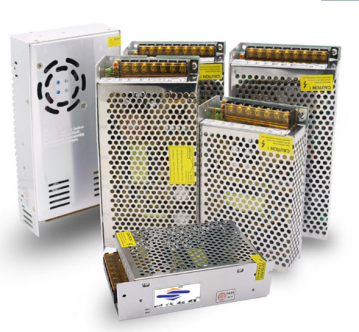

直流開關電源     S-200-24MW

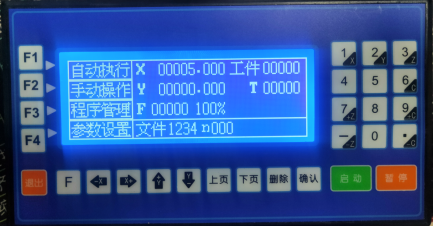

運動控制器       CM35D-10

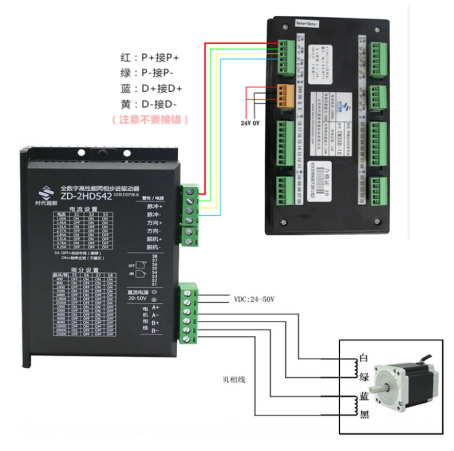

把這四套電機驅動器控制器和開關電源連接起來，見下圖：
