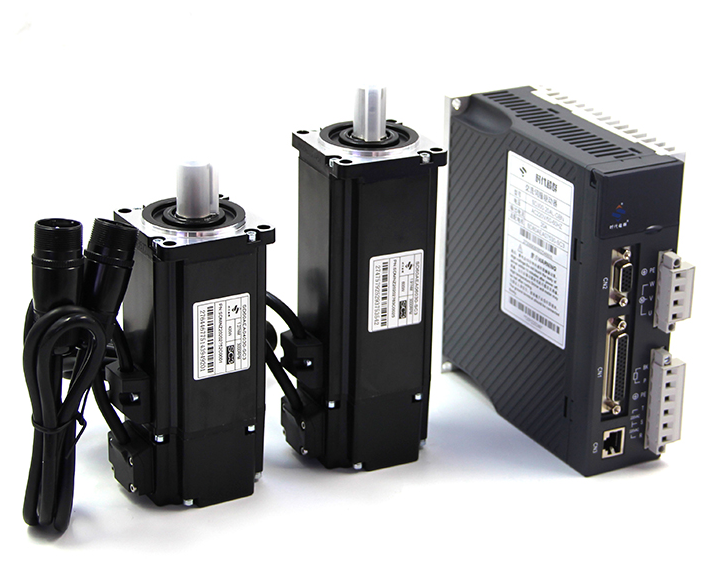

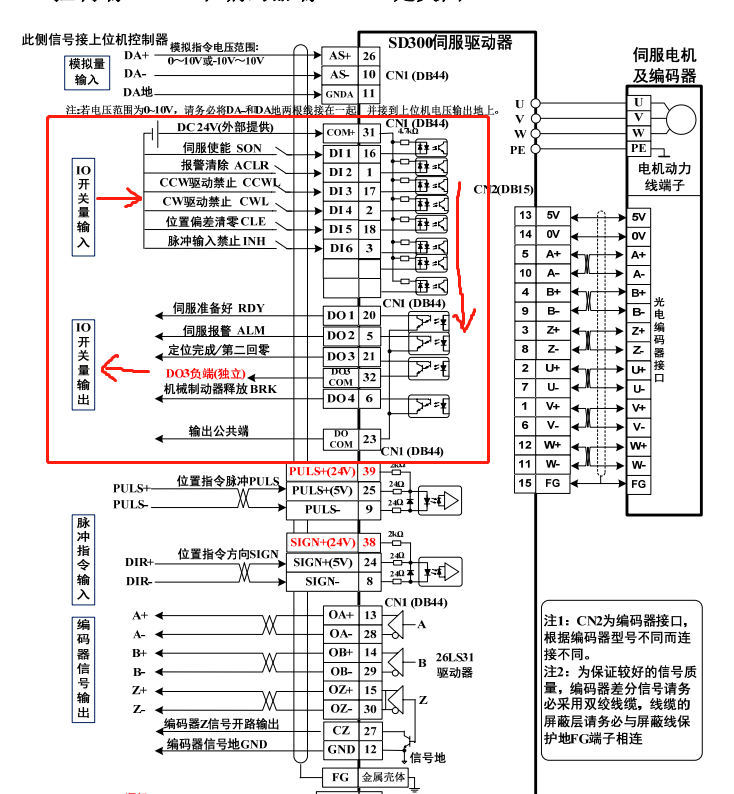

SD300通用接線圖如下圖：

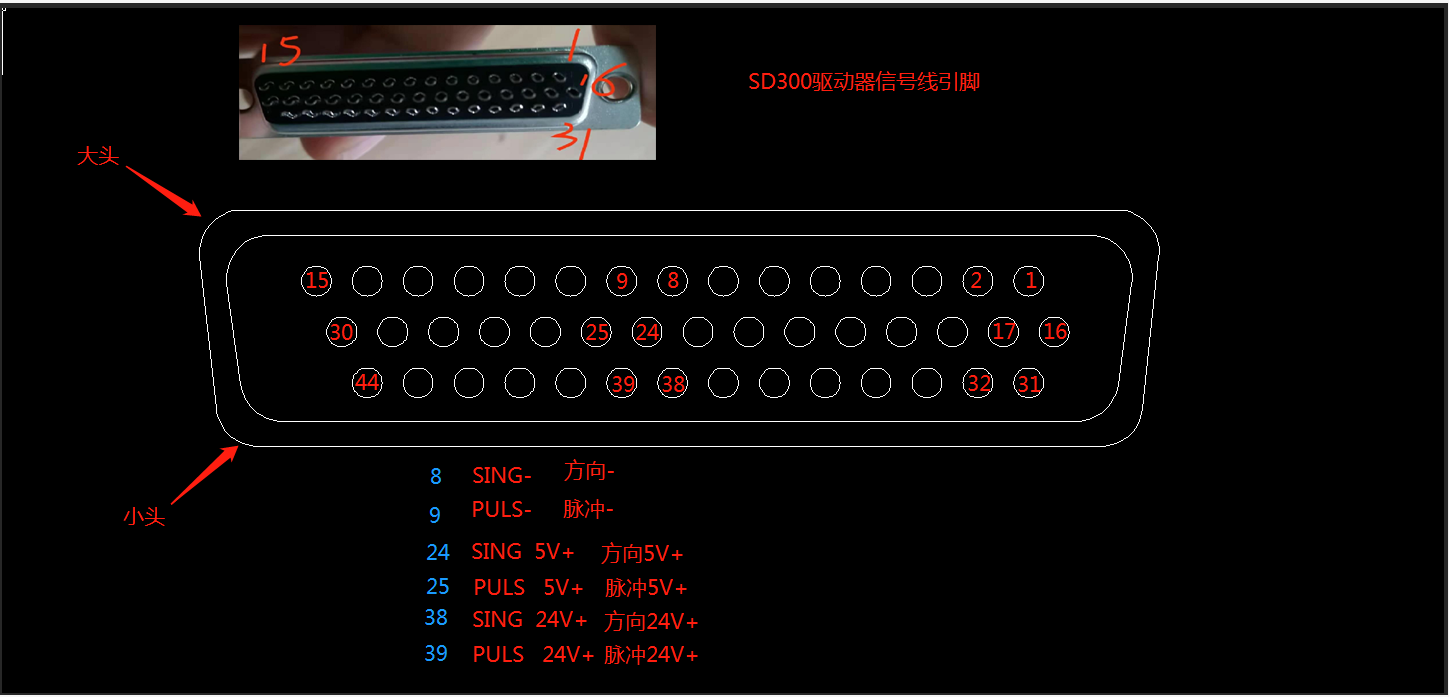

          DI1~DI6 為可編程輸入口，由參數 Pr100~Pr105 配置其功能；DO1~DO4為可編程輸出口，由參數 Pr108~Pr111 配置其功能，輸入輸出是由DB44針信號插頭完成的，客戶可以根據自己的需要，焊接或者連接接相關引腳。

開關量輸入是驅動器與現場檢測元件（例如：操作按鈕、接近開關、行程開關等），以開關輸出的形式將信號（通斷、感應信號等）轉換成驅動可以接收的信號，例如：開關控制伺服電機正反轉。

下圖為輸入列表：

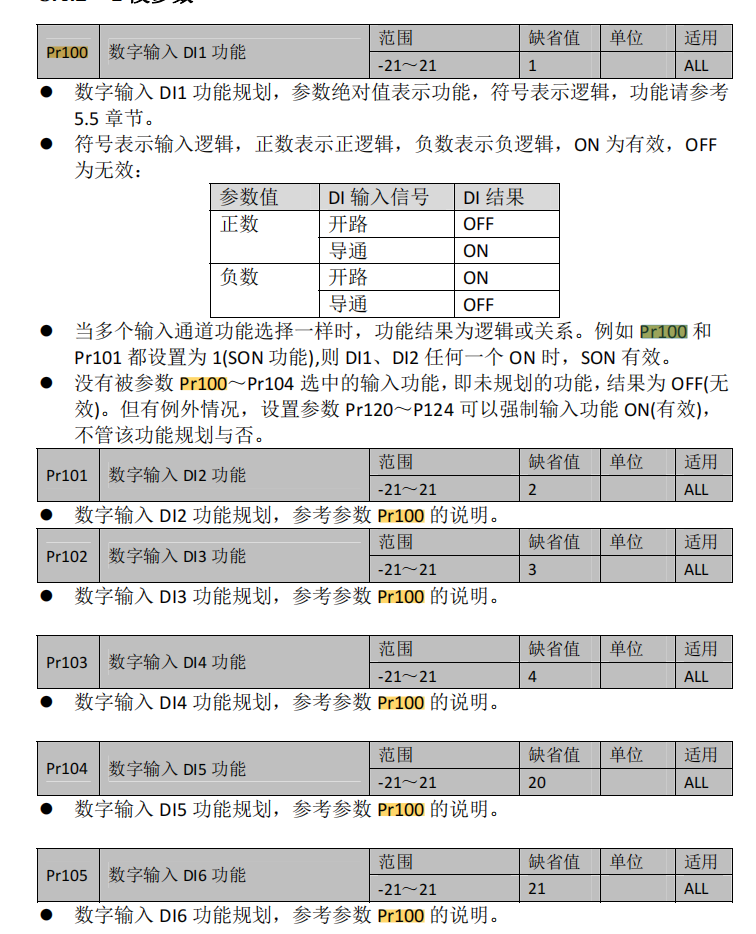

開關量輸入?yún)��?shù)設置

開關量輸出是將驅動傳感器檢測到的模擬信號或數字信號轉換成開關信號，然后輸出功能，例如：驅動器報警：

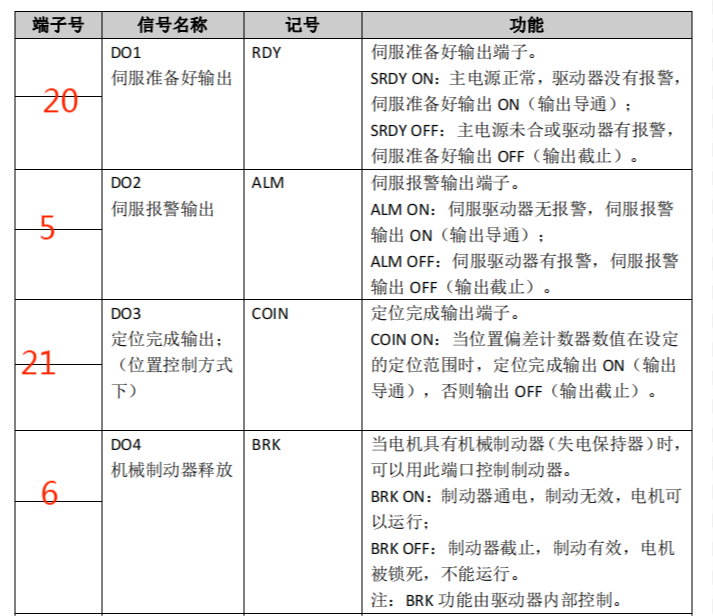

下圖為輸出列表：

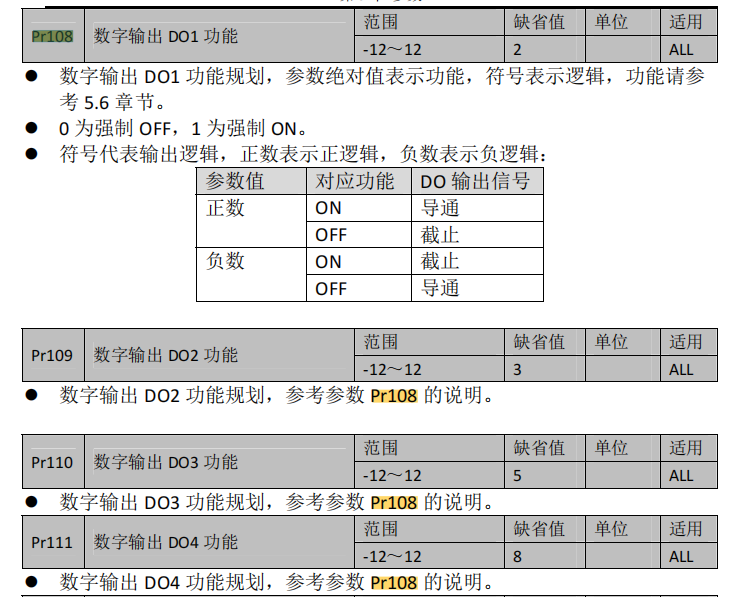

開關量輸出參數設置：
