CM40步進伺服電機控制器產品操作介紹 1  (LHC)

開機界面

控制系統通電后，進入開機界面，開機界面圖片可自己制作 并導入

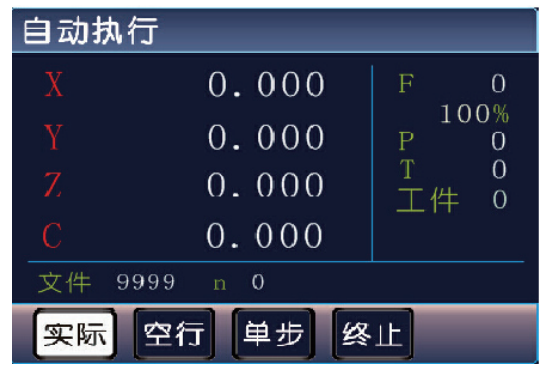

自動執行

按自動鍵進入自動執行界面

此時可通過屏幕下方的空白復用鍵選擇相對應位置的功能進 行選擇操作，某功能被選中，呈反顯狀態。

實際：按實際按鈕（實際按鈕對應的復用鍵），實際反顯，按啟動鍵，程序開始運行，運行的文件為最后一次讀入的程序文件， 暫停鍵有效。

空行：按空行按鈕，空行反顯，按啟動鍵，開始空運行，即 不帶負載的運行，運行的文件為最后一次讀入的程序文件，暫停 鍵有效。

單步：實際或空行反顯，按單步按鈕，單步反顯，按一次啟動鍵， 執行一行指令，再按單步按鈕，單步正顯，按啟動鍵，程序連續運行。

終止：程序運行時按下此按鈕，程序運行終止，下次程序運行， 從程序的第一行開始執行。

注意：程序正在運行需要切換到其他界面，先按終止按鈕，結束程序，才能操作

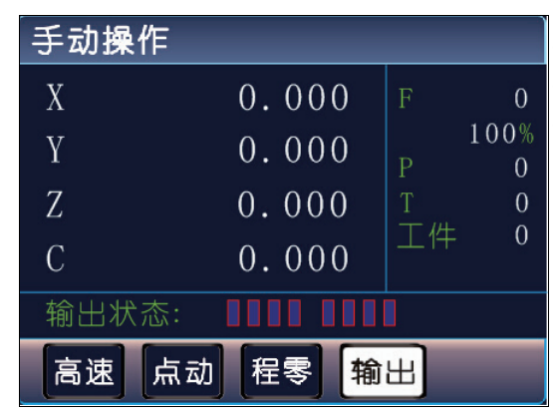

手動操作

高速：按高速按鈕，高速反顯，手動操作高速運行，再按高 速按鈕，高速正顯，手動操作低速運行，在參數 - 速度中設置手 動高速、手動低速。

點動：按點動按鈕，點動反顯，進入點動狀態，以設定值為步長， 按一次方向鍵運動一次，在參數 - 控制中設置點動增量，在參數 - 速度中設置點位速度。按切換鍵可快速切換點動按鈕正反顯

程零：回程序零，按程零按鈕，所有坐標軸按各軸****速返回程序零點，參數 - 速度中設置各軸****速。

回零：按回零鍵，再按某個軸的某個方向鍵，此軸將以回零高速運行，碰到機械開關以回零低速運行，

注意，用戶用到回機械零，必須設置 X/Y/Z/C 軸零點有效，在參數 - 速度中設置回零高速、回零低速，在參數 - 系統中設置 X/Y/Z/C 軸零點

輸出：按輸出按鈕，輸出反顯，按 1~8 數字鍵，可以對對應 的輸出口進行通斷控制。

在手動操作界面，長按數字鍵 1 將 X 軸坐標清為參考點，長 按數字鍵 2 將 Y 軸坐標清為參考點，長按數字鍵 3 將 Z 軸坐標清 回參考點，長按數字鍵 6 將 C 軸坐標清為參考點 , 在參數 - 控制 中設置參考點。
