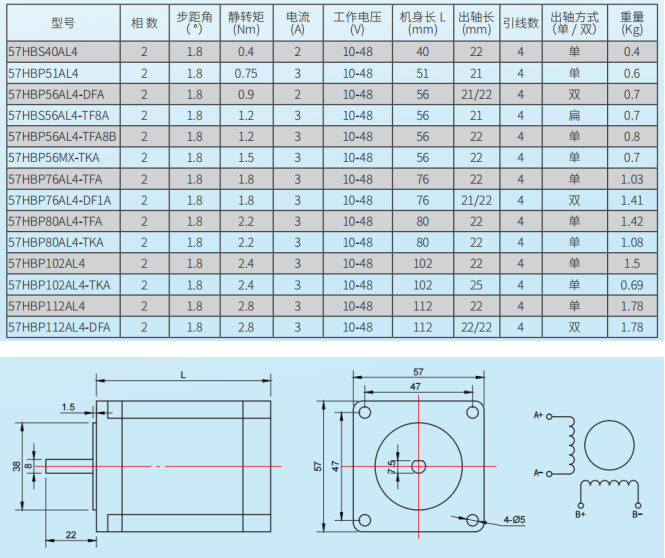

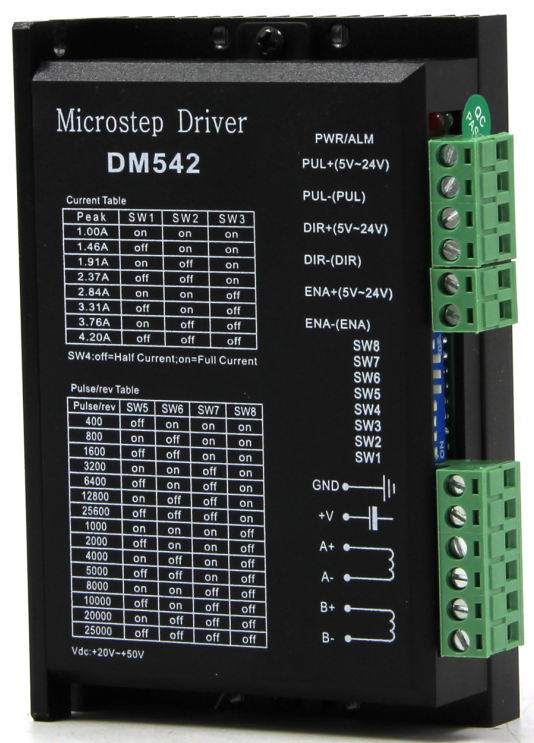

DM542驅動器供電電壓可達 20-50VDC,輸出電流峰值可達 4.2A,128細分精度，可驅動57、60及部分86兩相混合式步進電機，具有過壓、短路等保護功能，低價格，高速力矩大，適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。適配電機如下： 57步進電機產品規格：

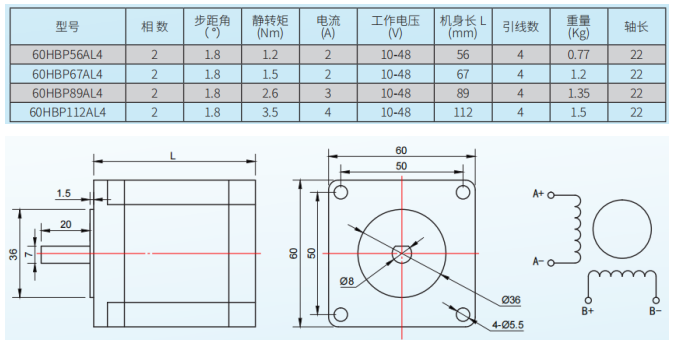

60步進電機產品規格：

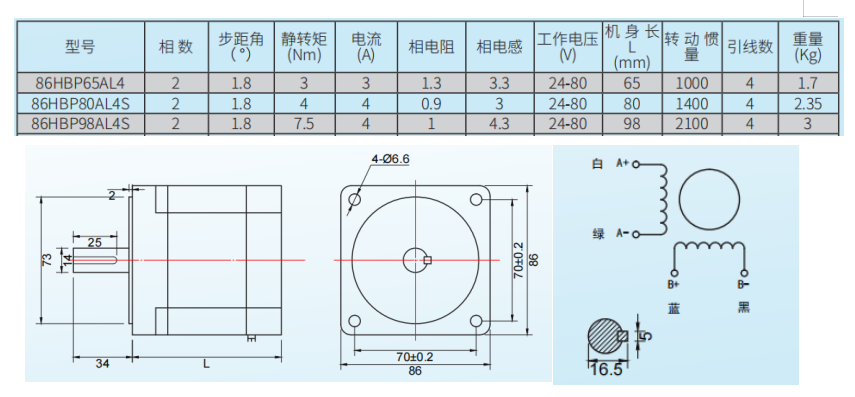

86步進電機產品規格：

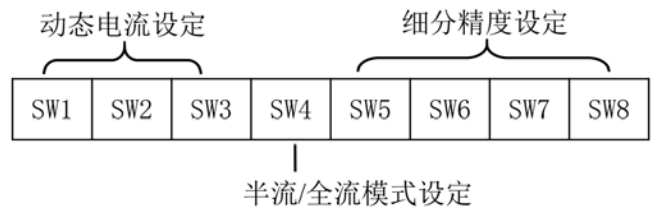

電流、細分撥碼開關設定

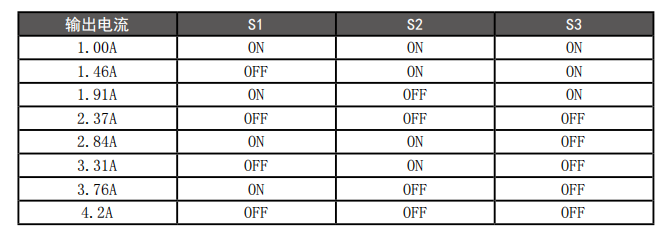

靜態電流可用 SW4 撥碼開關設定，off 表示靜態電流設為動態電流的一半，on 表示靜態電流與動態電流相同。一般用途中應將 SW4 設成 off，使得電機和驅動器的發熱減少，可靠性提高。脈沖串停止后約 0.4 秒左右電流自動減至一半左右（實際值的 60％），發熱量理論上減至 36％。 ．動態電流設定

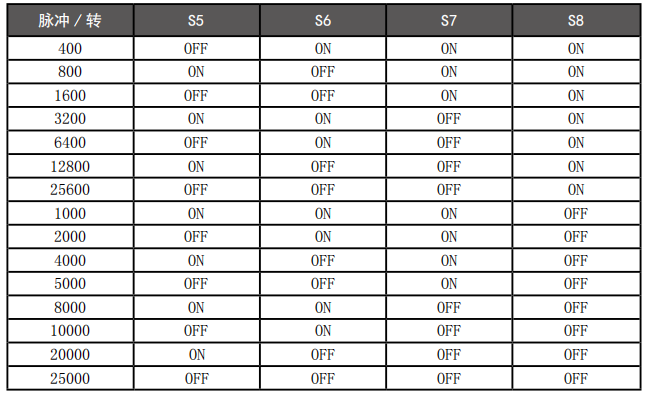

細分設定

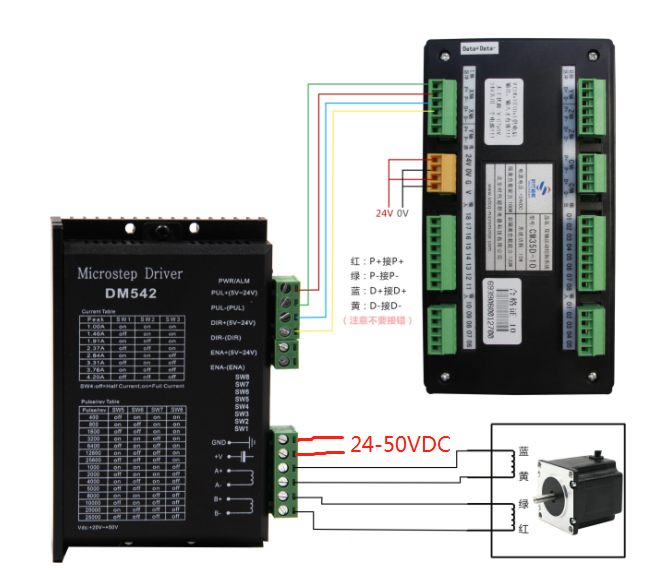

驅動器接線圖如下：

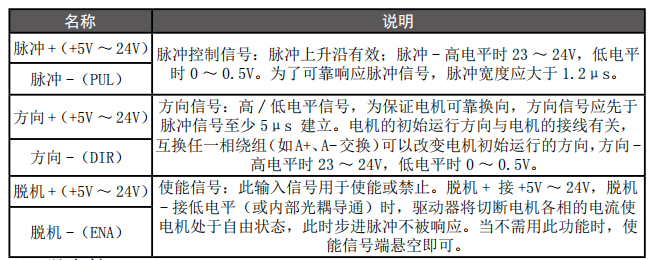

接口描述 控制信號接口

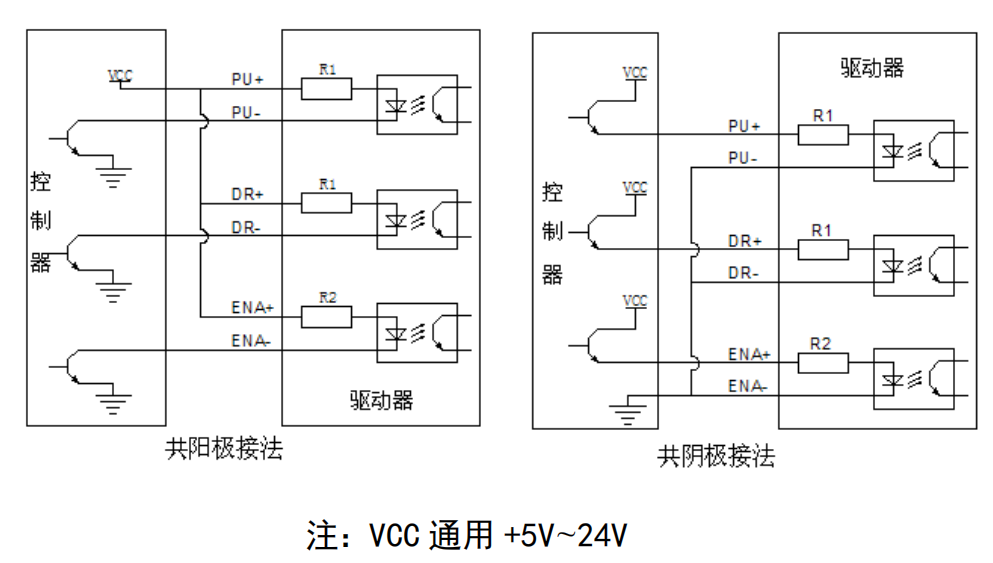

控制信號接口電路
5V-24V信號兼容，不用外接電阻

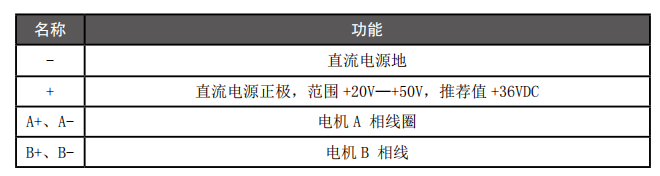

強電接口

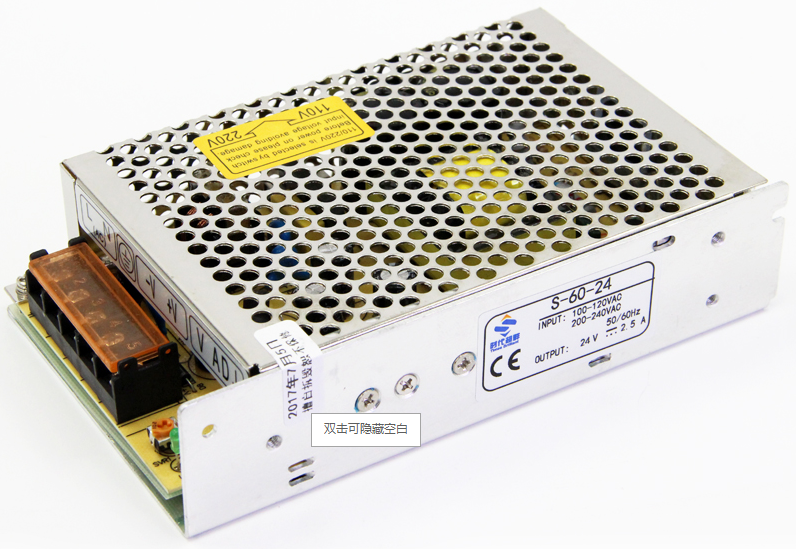

適配直流電源：
|
