放大器輸入信號24V改成5V的電路板更改方法（LHC)

放大器器輸入信號有5V (CM-FDQ-5V)差分和24V(CM-FDQ-24V)差分信號兩種，如果手里的放大器只有24輸入信號的，偏偏趕上要用輸出信號是5伏的，如何更改電路板，下面就來介紹一下;

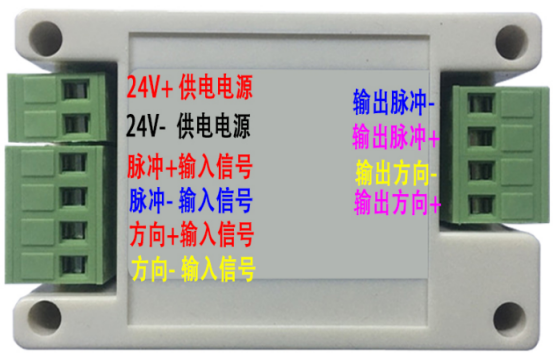

首先看一下電路板的結構：

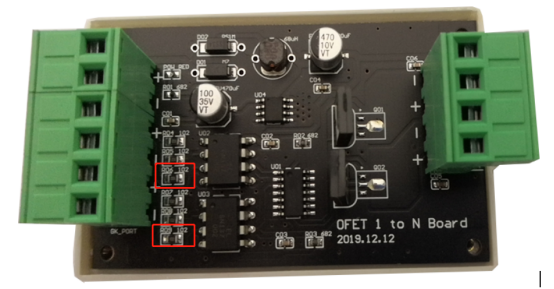

拆開上蓋螺絲后看到紅框里的焊接點上沒有1K的電阻這個是輸入24V信號的放大器

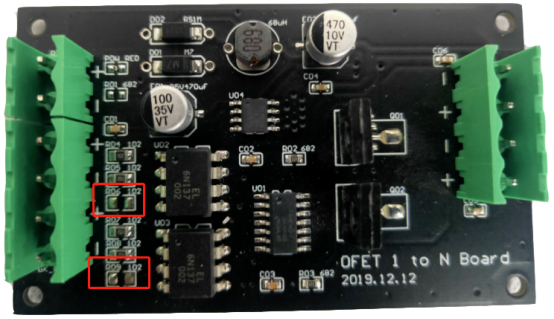

這時候我們找倆1K的電阻焊上去就改成了輸入5V的放大器，焊上就好了見下圖：

這時候我們這個放大器就是輸入5V信號的放大器了
