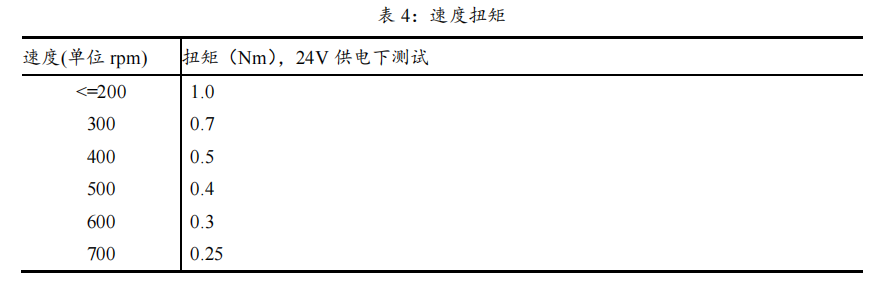

常規步進電機驅動器在設定的某個電流下運行。在設定電流下，電機速度不同輸出的扭矩不同。本產品57型脈沖控制閉環步進一體機，可以根據電機運行的不同速度，匹配不同的電流，因此可以實現低速低 噪音，低發熱。步進一體機(步進電機、驅動、控制三合一)帶動恒定阻尼負載運行起來，不同速度下提供的扭矩大小如表4：

產品特點

☆ 專利產品，電機的速度和扭矩與電機參數匹配

☆ 微型設計，電機、編碼器、驅動一體，電機不同速度對應明確扭矩

☆ 閉環控制，不丟步，伺服特性的閉環特性，防負載干擾，自動加減速

☆ 矢量驅動，低速低噪音、低發熱，高速大扭矩

☆ 并行接口高速光電隔離，兼容 3.3V-5V 和 12V 邏輯電平

☆ 1、2、4、8、16、32、64、128 細分可調

電氣接口

用戶接口是型號 5267-6P 插座，包含電源線、脈沖、方向、使能線

接口參數

注意：COM、DIR、STP、EN 接 12-24 邏輯電平時，HV 必須撥到 OFF 位置，否則會損壞設備。

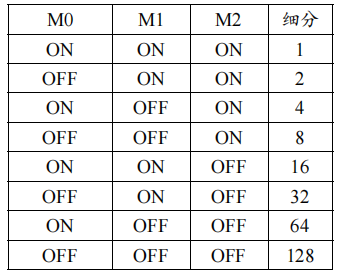

撥碼開關細分表

HV 撥碼開關---切換控制電壓

此為廠家調試程序端口，正常接線的時候此端口不需要接

典型使用及接線圖

單片機用戶接線圖

PLC用戶接線圖
