5166FR轉速表無刷電機轉速接線方法（LHC)

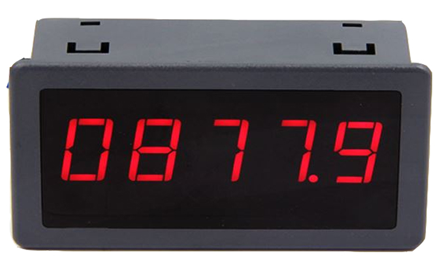

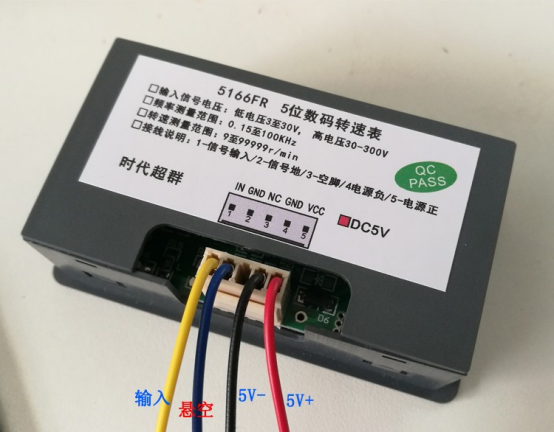

這款5166FR轉速表有兩款信號電壓輸入，一種是5V，一種是24V，今天介紹是無刷電機顯示轉速的接線方法，首先看一下轉速表的接線，見下圖

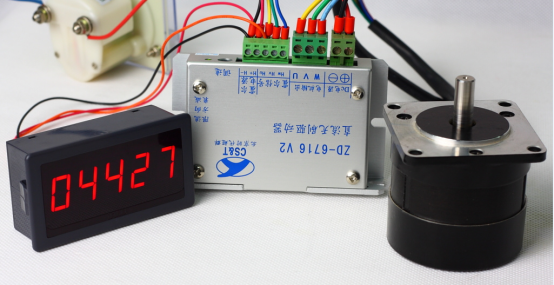

紅線黑線是轉速表的供電電源，電壓是5V 直流電源，黃線是信號輸入線，藍線懸空不用，接入無刷驅動器見下圖：

紅線接H+黑線接H-黃線接HU
