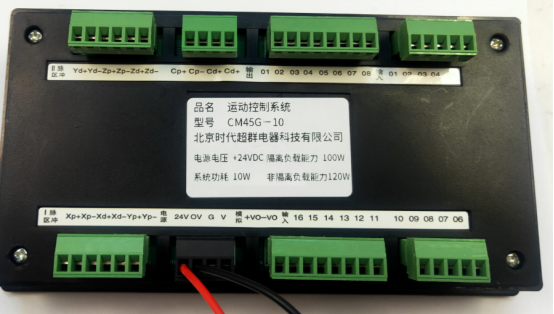

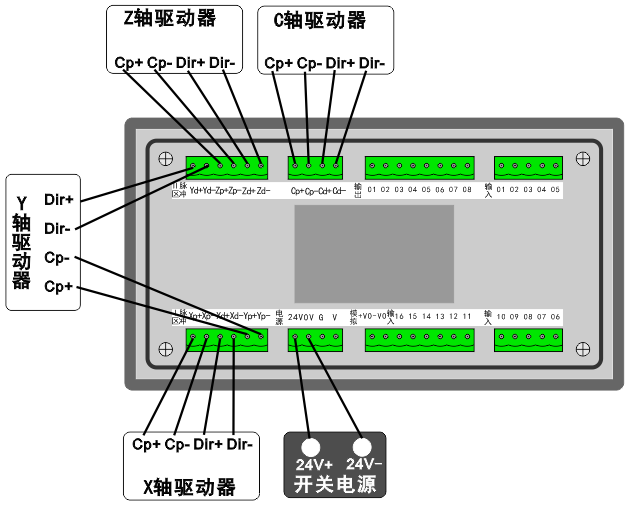

Xp -

系統X軸脈沖負向輸出

Xd+

系統X軸方向正向輸出

Xd-

系統X軸方向負向輸出

Y軸脈沖輸出

Yp+

系統Y軸脈沖正向輸出

Yp -

系統Y軸脈沖負向輸出

Yd+

系統Y軸方向正向輸出

Yd-

系統Y軸方向負向輸出

Z軸脈沖輸出

Zp+

系統Z軸脈沖正向輸出

Zp -

系統Z軸脈沖負向輸出

Zd+

系統Z軸方向正向輸出

Zd-

系統Z軸方向負向輸出

C軸脈沖輸出

Cp+

系統C軸脈沖正向輸出

Cp -

系統C軸脈沖負向輸出

Cd+

系統C軸方向正向輸出

Cd-

系統C軸方向負向輸出

IO輸入輸出

01~08（輸出）

系統輸出1~8，經過感性負載（繼電器/電磁閥等）接入IO電源24V正極

01~16（輸入）

系統輸入1~16,IO電源24V負極經過開關（機械/光電開關等）接到輸入口

模擬量輸出

-VO

模擬量主軸輸出0~10V負極

+VO

模擬量主軸輸出0~10V正極

系統電源

24V

系統電源正極

0V

系統電源負極

IO電源

V

I/O電源正極

G

I/O電源負極
