CM60D運動控制器輸入口輸出口介紹(LHC)

控制器的接口功能主要分為以下幾類：

� 電源接口

� U 盤接口

� 驅動器接口

� 輸入接口

� 輸出接口

� 模擬量接口

� 手脈 MPG

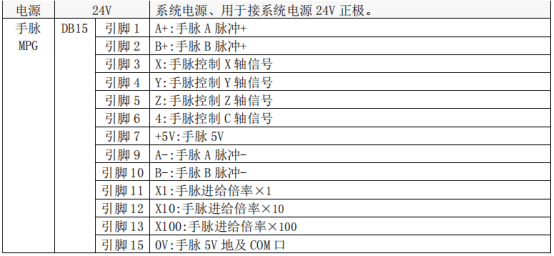

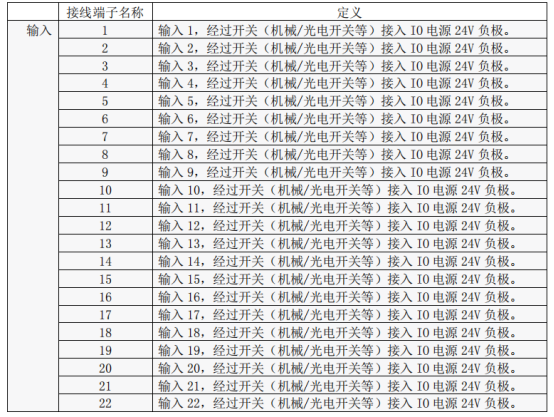

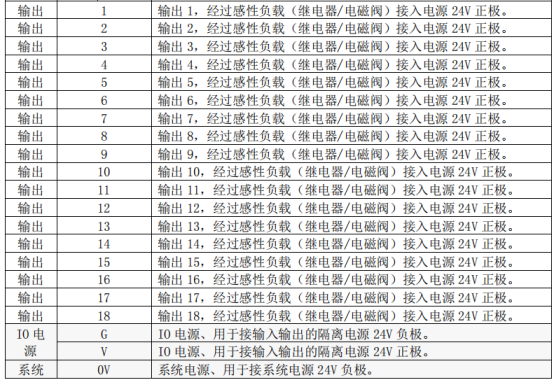

輸入輸出脈沖信號電源接口見下表

.

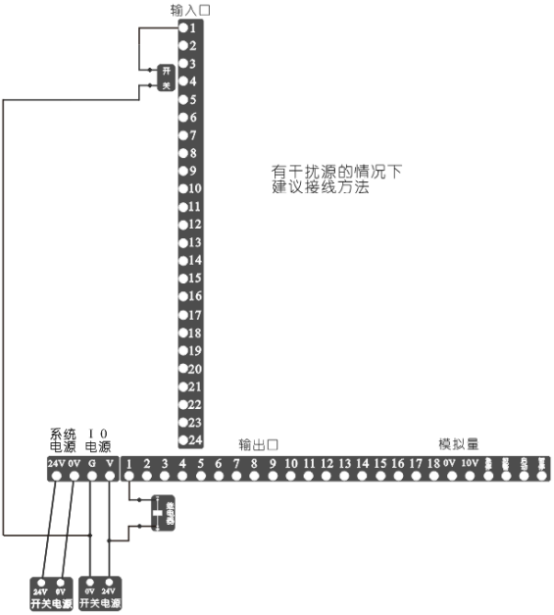

電源接口：控制器的供電電源采用系統供電和 IO 供電兩種方式，都接 24V 開關電源。當需要使用輸入、輸出功能時，需要 IO 供電。系統供電和 IO 供電建議采用隔離不共地的兩個開關電源。接線圖可參照 圖 2 所示。  輸入和輸出控制器擁有 28 路輸入，18 路輸出。基本上滿足大部分用戶的需求，如需更多功能，請聯系客服進行定制服務。輸入口接入開關與 IO 設置中的參數配合實現功能。輸出接感性負載，如繼電器、 電磁閥等。控制器出廠默認設置急停、報警、啟動和暫停參數，客戶直接參照輸入口接線方式接入開關等。如不需要可以修改參數。接線方式如圖 2，圖 3 所示。

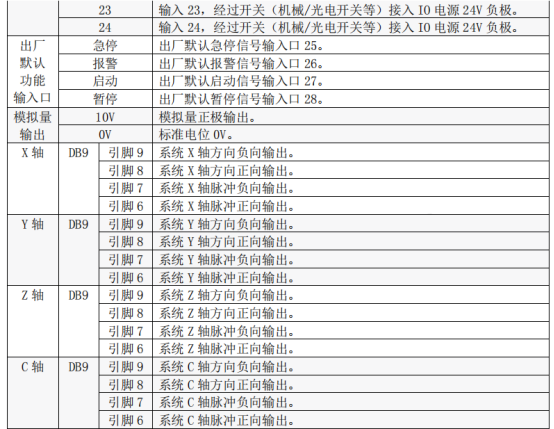

急停（輸入 25），報警（輸入 26），啟動（輸入 27），暫停（輸入 28），出廠默認功能，用戶后期根據需要可隨意修改。
