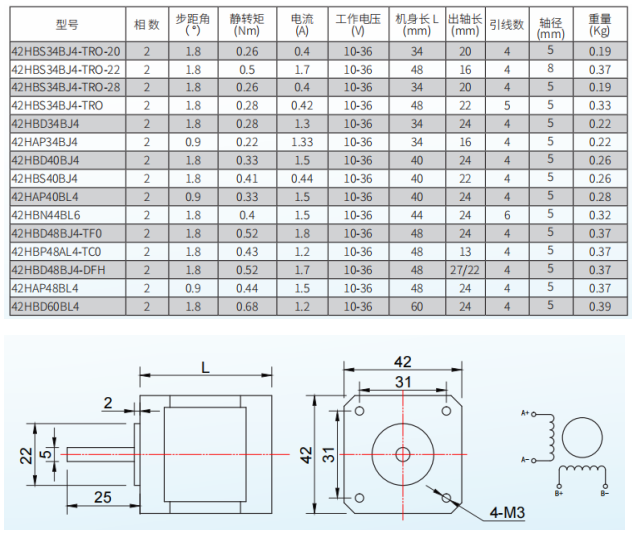

步進驅動模塊ZD-42P供電電DC11V-DC28V,電流峰值2A,實際使用 0-2A 可調,32細分,并行接口兼容 3.3V-5V 和 12V-24V信號,散熱鑄鋁封閉型外殼,停止運行時自動半流,無鎖相噪聲,微型設計,安裝簡單,可與 42 步進電機實現一體化。適配電機如圖: 42電機尺寸規格

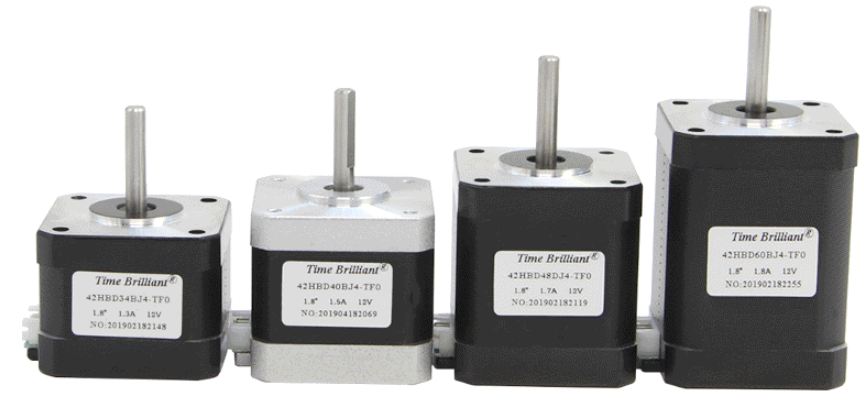

可配套42電機

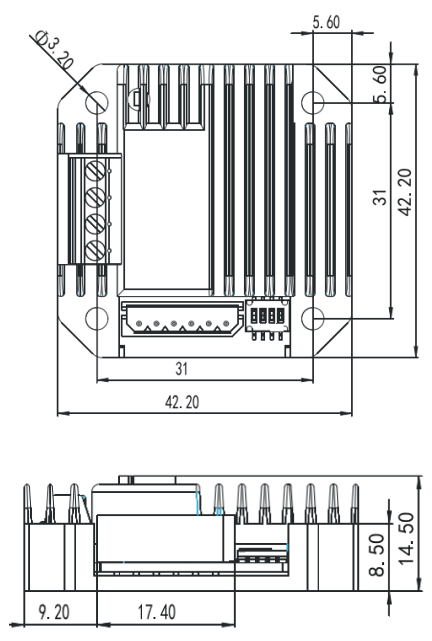

控制器外形尺寸圖
驅動器與 42 步進電機孔位、大小一致。

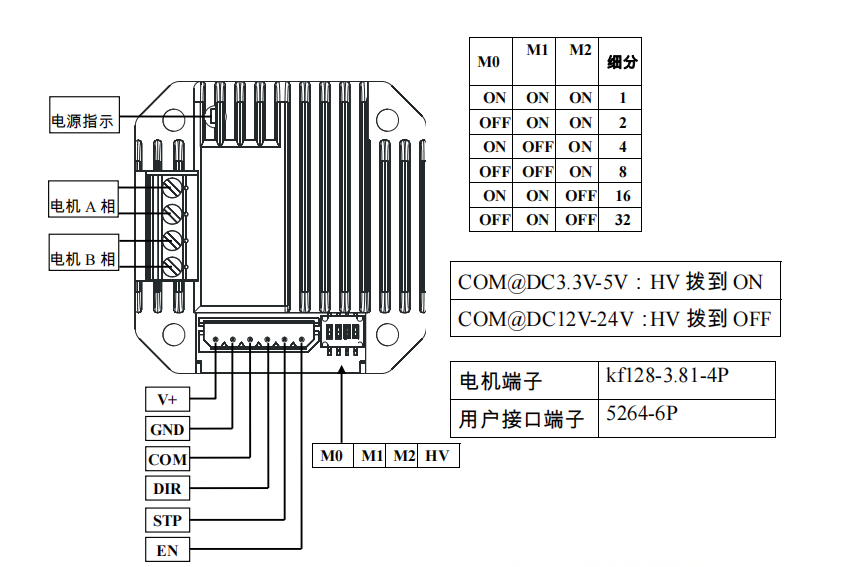

驅動器電氣接口

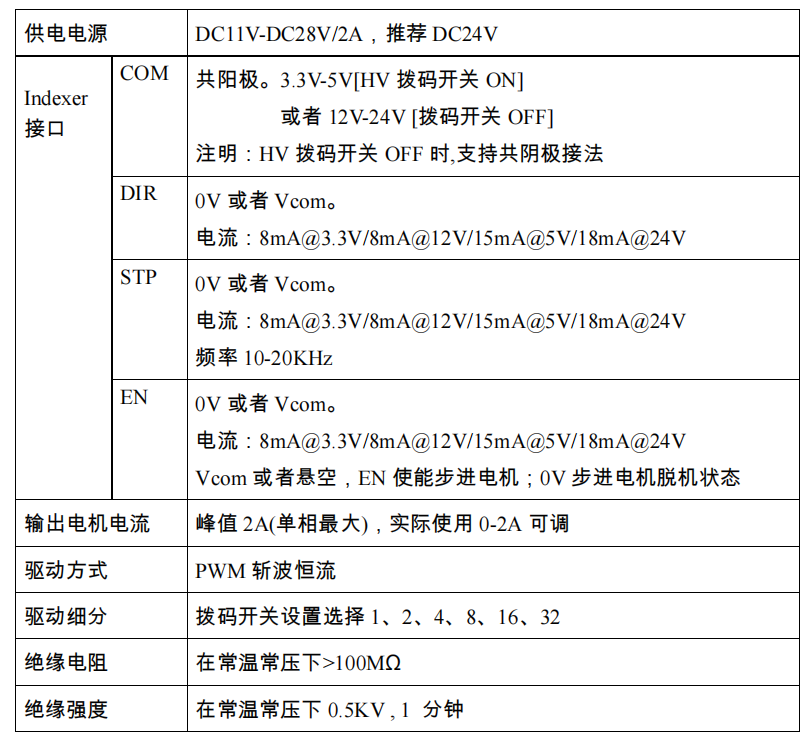

產品參數
電流調節
電機在不轉動情況下,調節相電流, 上圖所示調節電位器,測量 GND 和 Ref 之間電壓。 相電流值 = 電壓值數值×2 例如:步進電機相電流為 1.7A,調節電位器,是的 Ref 與 GND 之 間電壓為 0.85V

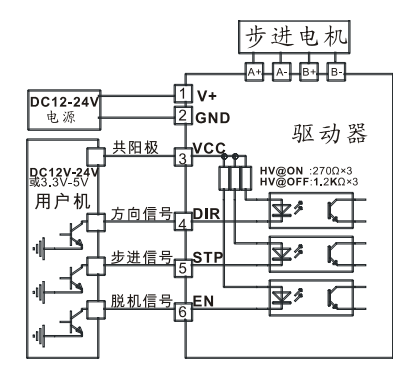

典型接線圖
兼容 3.3V-5V 和 12V-24V 用戶級,脫機信號可選接。 注意:HV撥碼切換控制信號電壓 用戶系統使用 3.3V-5V 時,撥碼開關 HV 撥到 ON 用戶系統使用 12V-24V 時,撥碼開關 HV 撥到 OFF

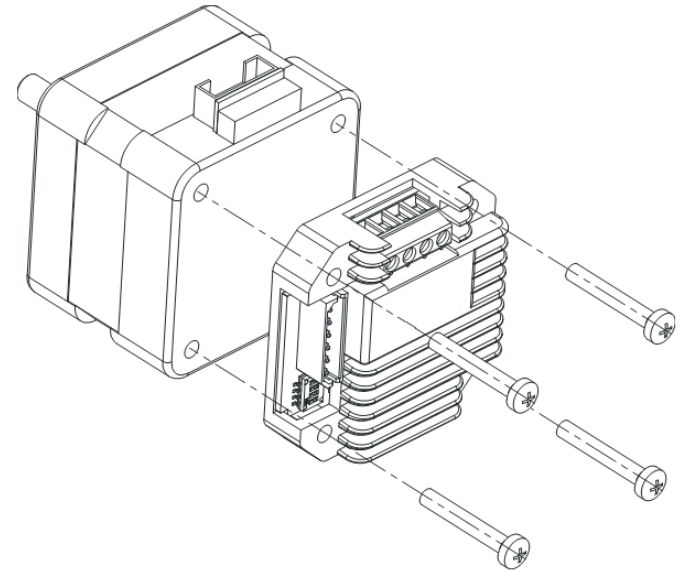

驅動器安裝示意圖
與 42 步進電機一體化安裝,可以配有不同規格42步進電機(高度不一致),需要的φ3螺釘2個。 與電機一體化安裝時:建議保留步進電機 2 個螺絲。 ※注意※:驅動器與電機一體化安裝前,先將驅動器輸出相電流電流 調整與電機標注電流一致!

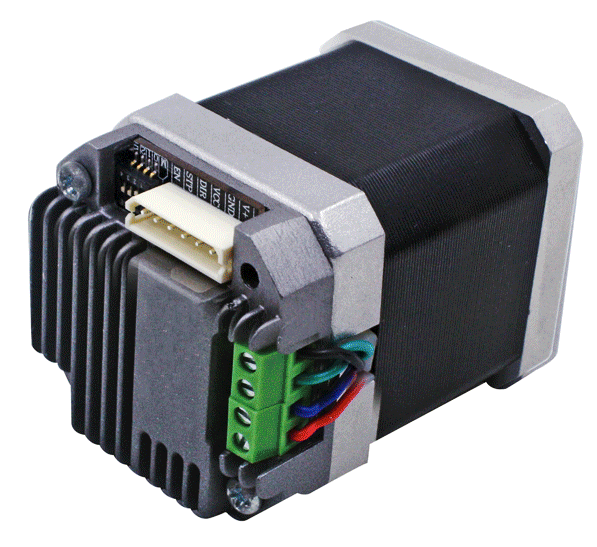

效果圖如下:

|
