步進驅動模塊ZD-57P供電電源DC11V-DC36V，電流峰值峰值 4.5A，實際使用 2-4.5A 可調，****128細分，并行接口兼容 3.3-5V 和 12-24V 邏輯電平，驅動停止運行時自動半流,無鎖相噪聲，散熱鑄鋁封閉型外殼，安裝便利，可與 57 步進電機實現一體化。適配電機如下圖：

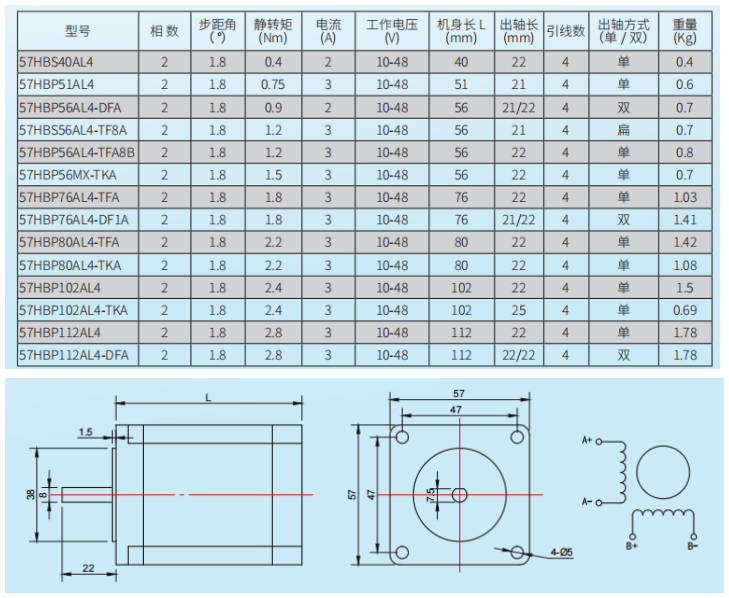

57電機尺寸規格：

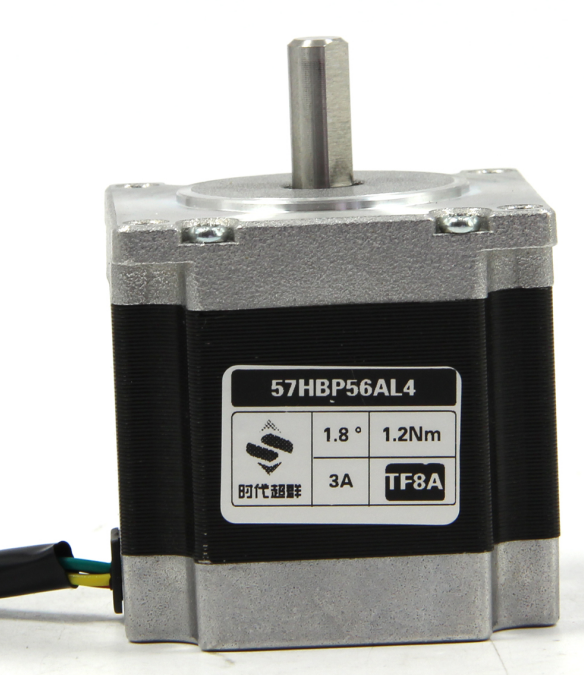

適配57電機：

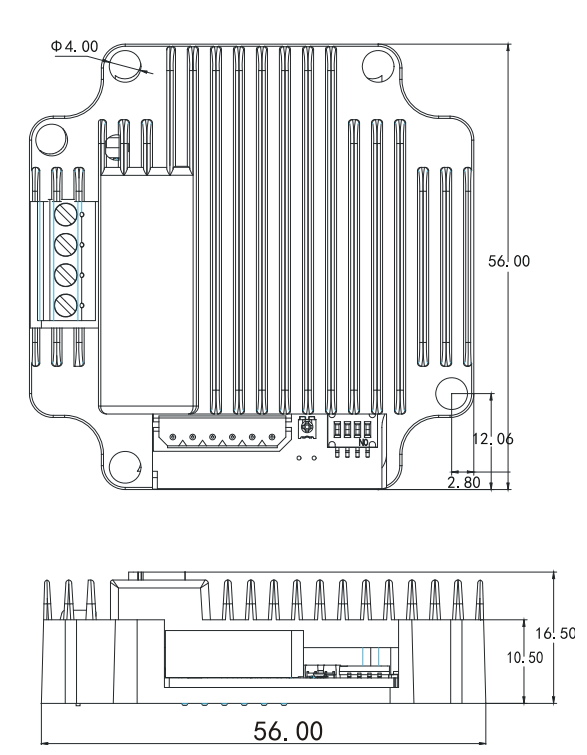

驅動器外形尺寸圖

驅動器與 57 步進電機孔位、大小一致。

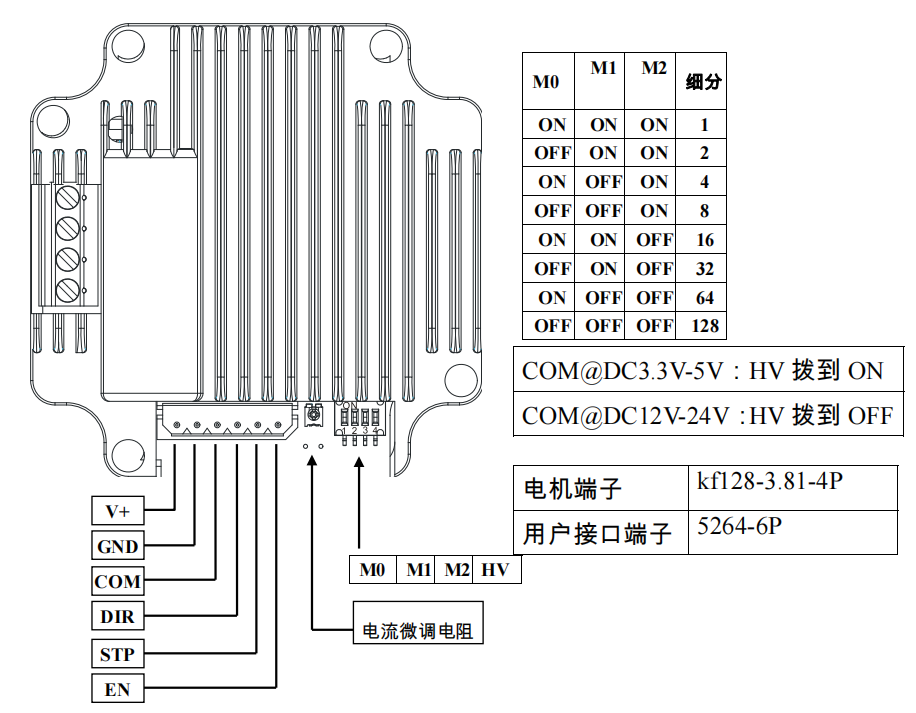

驅動器電氣接口

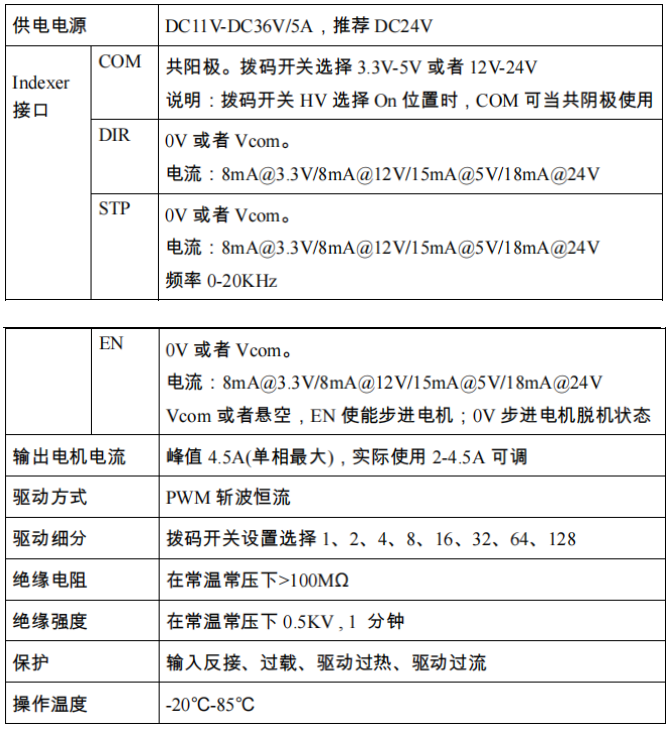

產品參數

電流調節

電機在不轉動情況下，調節相電流，上圖所示調節電位器，測量 GND 和Ref 之間電壓。 驅動相電流2-4.5A 可調

相電流值 = 電壓值數值×2

例如：步進電機相電流為 4.0A,調節電位器，由上邊公式我們可以得出：Ref與GND之間電壓為 2.0V 。

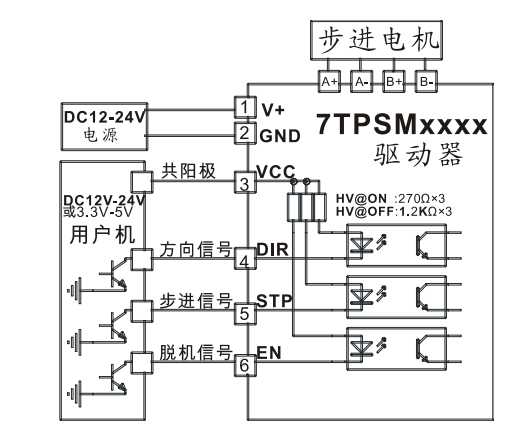

典型接線圖

控制信號兼容 3.3V-5V 和 12V-24V 用戶級，脫機信號可選接。

注意：撥碼開關 HV切換控制線號電壓

用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON

用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF

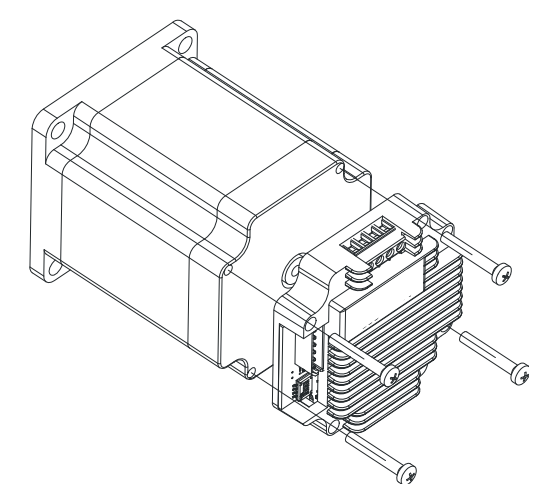

驅動器安裝示意圖

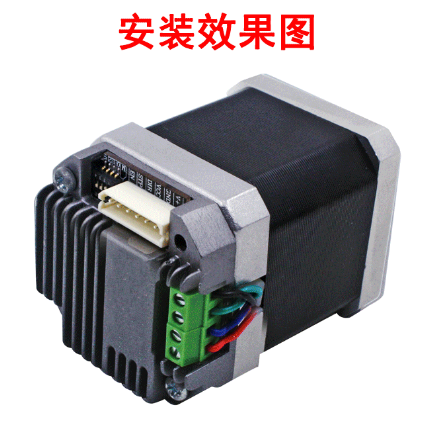

驅動器可以實現與 57 步進電機一體化安裝

※注意※：驅動器與電機一體化安裝前，先將驅動器輸出相電流電流調整與電機標注電流一致！

相較于42電機步進驅動模塊，57電機驅動模塊電源范圍要更大，電流也稍大一些 ，細分也更多，可以達到128細分，安裝方法及使用上沒有很大區別，客戶可以根據自身的使用要求選擇即可。
