步進電機驅動模塊ZD-M42S，單相電源輸入，輸入電壓9-32VDC,輸出電流峰值1.8A,驅動細分128可調，客戶外部輸入脈沖頻率zuigao可達16000HZ,具有過熱自動關斷輸出保護、自動半流鎖定，支持脫機、使能、鎖定等功能，驅動器安裝在電機背面，可以減少占用空間。驅動器安裝尺寸適配39、42步進電機，如圖所示：

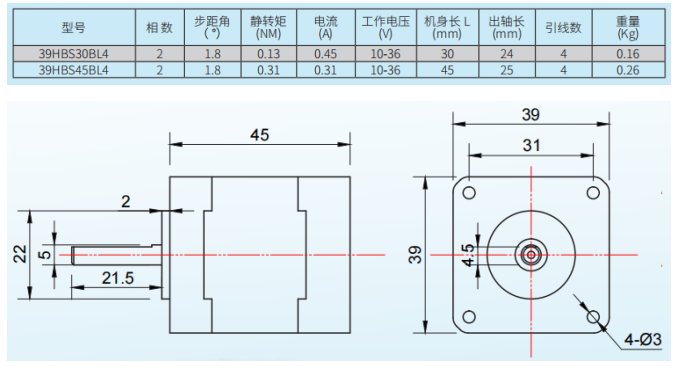

39電機尺寸規格：

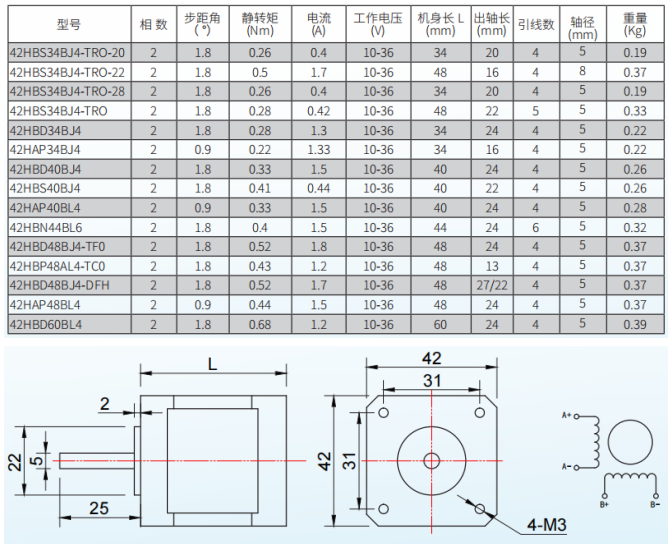

42電機尺寸規格：

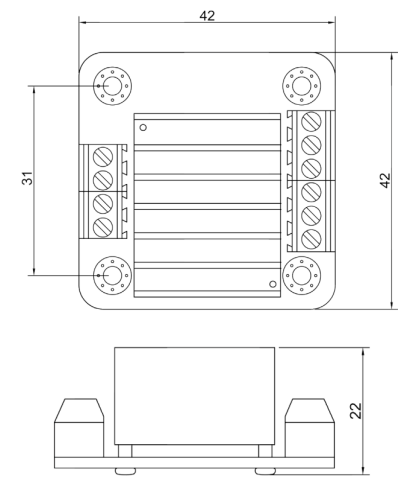

驅動器尺寸規格：

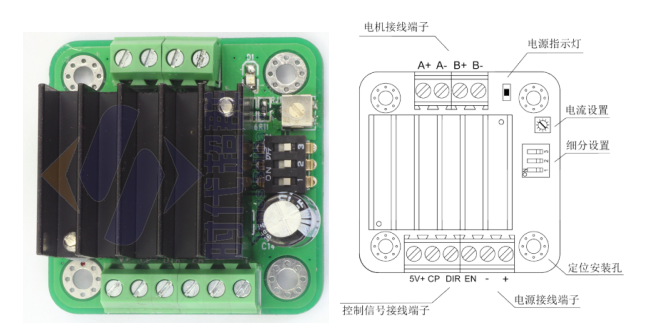

接口定義

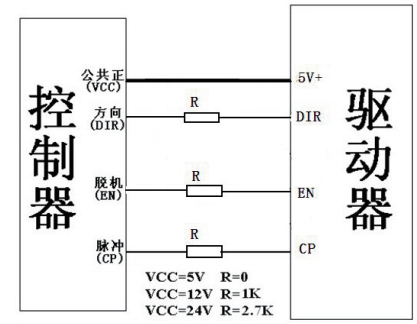

控制信號接線方法：
當接口電壓 為 5V 時， 無需 R， 直連既可；
當接口電壓為 12V 時，請串聯 1K 電阻；
當接口電壓為 24V 時，請串聯 2.7K 電阻

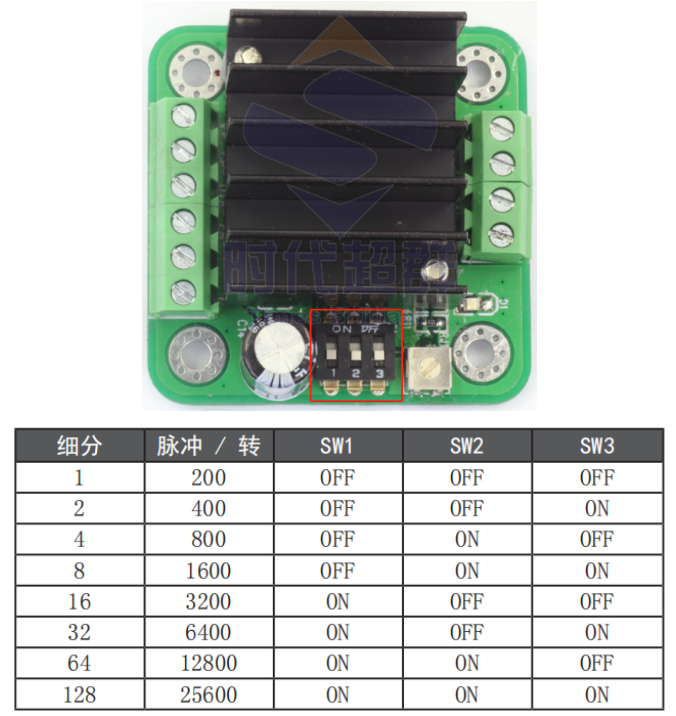

細分設置：

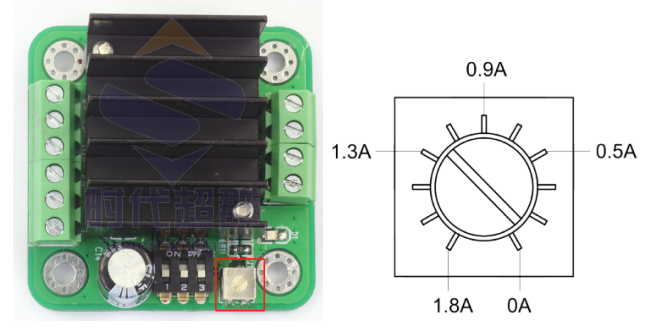

電流設置：
轉動撥碼，即可實現電流調整，電流范圍0A-1.8A

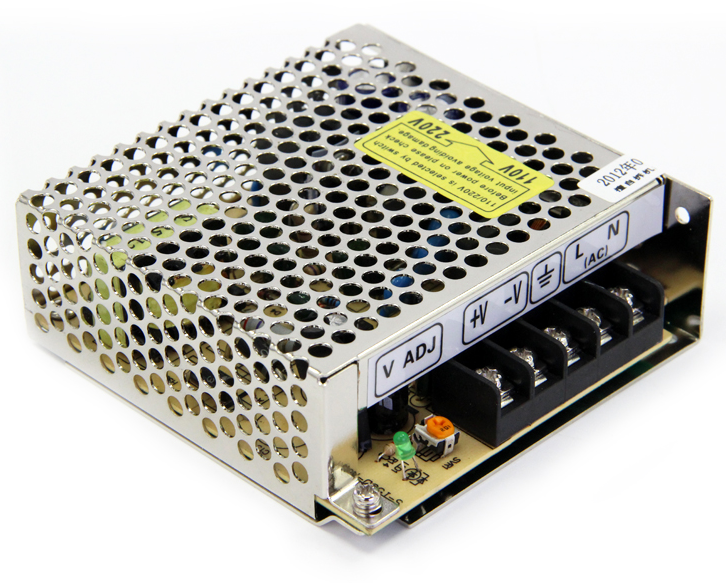

適配直流電源如圖：
