閉環步進驅動

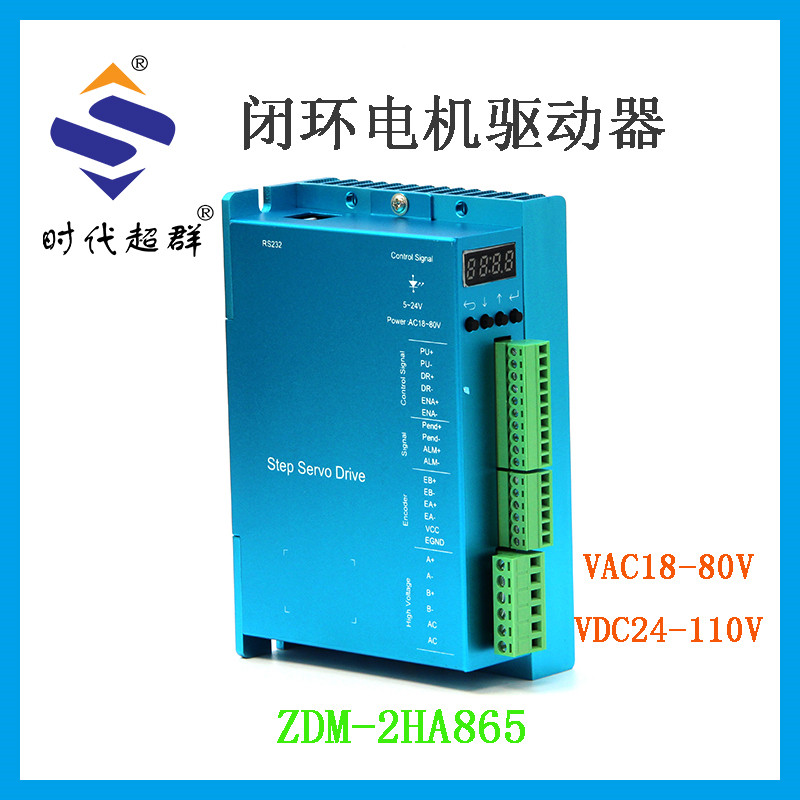

ZDM-2HA865為新一代DSP數字式步進閉環驅動器，采用先進的矢量型閉環控制技

術，****克服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低

 電機的發熱程度和減小電機的振動,進一步的提升設備的工作速度和精度,降低設備的能

耗。此外，在電機出現連續過載時,驅動器會輸出報警信號具有與交流伺服系統同樣的可

靠性。適配的電機安裝尺寸與傳統的(57/60)和86系列步進電機完全兼容，傳統開環步

進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。

本驅動器適合于各種中小型自動化設備和儀器，例如:木工雕刻機、線束加工機、激光切

割機、高速繪圖儀、小型數控機床、自動化裝配設備等,在要求噪音小、運行平穩、高速度

響應的設備中應用效果特佳。

與設置其他參數方法相同：長按3S  （設置參數）→↑↓（選擇要修改的參數類型）→進入修改→長按3S）（進行修改）→↑↓（參數值選擇）→長按3S （確認修改）→返回參數設置

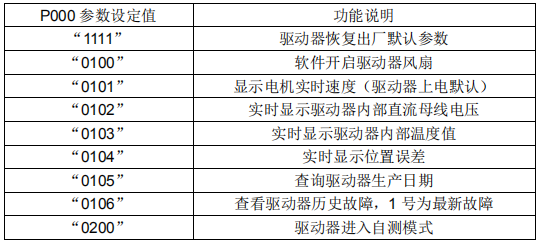

P0 組參數用于設置常規參數值（如細分、鎖機電流，電機類型等）P000 為控制參數，設定特定值將對應特定功能，驅動

器上電參數默認為 “0000”，下表列出設定特定數值對應的功能。

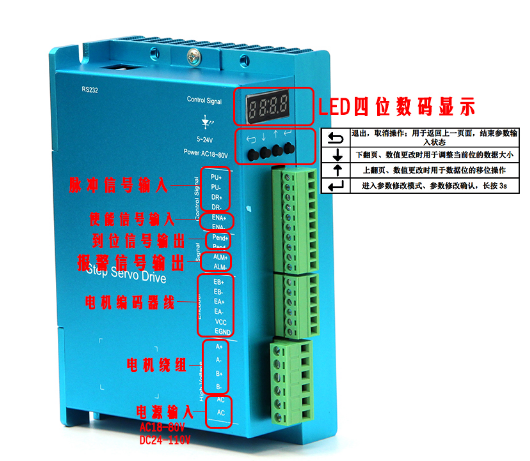

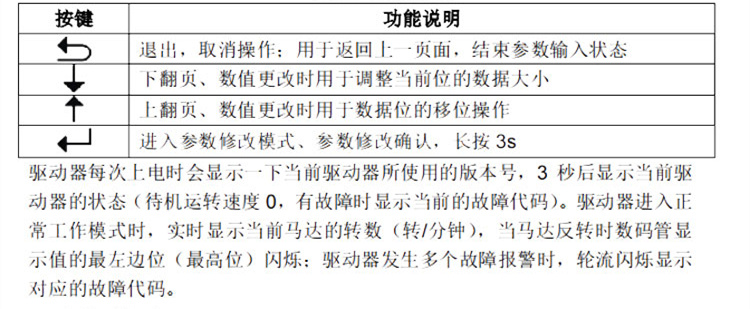

ZDM-2HA865驅動器按鍵說明功能如下圖所示：

ZDM-2HA865驅動器的閉環境及參數，如下圖所示：

技術特點

采用全新32位電機控制專用 DSP芯片:·采用先進的矢量型閉環控制技術:

-LED數碼管是示配按鍵操作,直觀明了,操作方便;·靜態電流和動態電流可以任意設置(0---8.2A范圍內）:·可適配驅動(57/60)和86系列混合式閉環步進電機:·光電隔離信號輸入/輸出:

 ·脈沖響應頻率****可達200KHz:

 ·提供16檔通用細分選擇,****256細分(51200脈沖/轉入·提供與各種脈沖源相匹配的電子齒輪(任意細分值):·具有過流、過熱、過壓和跟蹤誤差超差等保護:

·位置控制模式和速度控制模式可選:

注意:保持驅動器的良好散熱

·驅動器的可靠工作溫度通常在 60℃以內,電機工作溫度為80℃以內:

·安裝驅動器時請盡量采用直立側面安裝,遠離熱源、不能封擋住風扇的風道。必要時在安裝驅動器的電氣柜上安裝散熱通風風扇,使電氣柜里外空氣對流,保證驅動器在可靠工作溫度范圍內工作。
