時代超群三相步進電機驅動器ZD-3HE2254DML-YNN
2022年3月18日

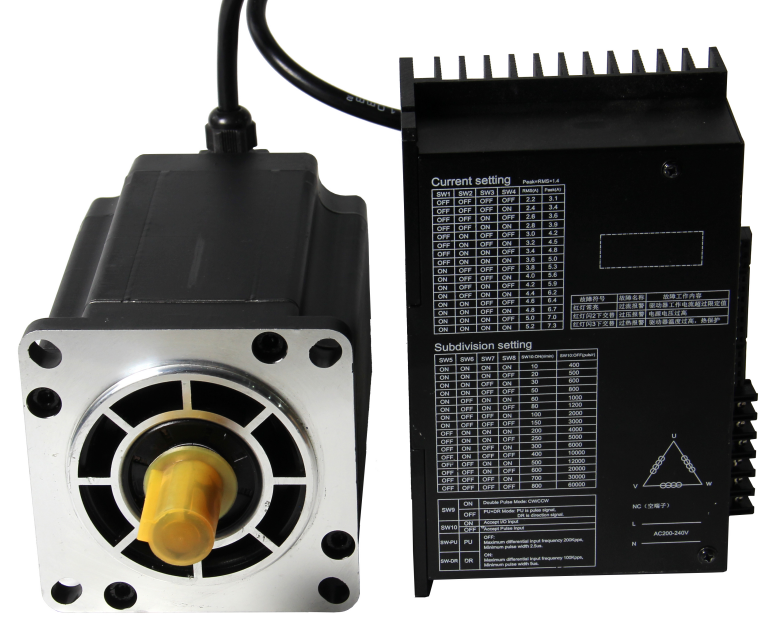

ZD-3HE2254DML三相步進電機驅動器采用單電源輸入,電壓范圍AC200V~240V,峰值電流7.0A,脈沖****響應頻率可達 200Kpps,****分辨率 60000 /,內部支持電子齒輪比,步進脈沖停止超過 0.5s 線圈電流自動減到設置電流的一半,具有相位記憶功能及過流,過壓,過熱等保護功能。適配電機如圖:

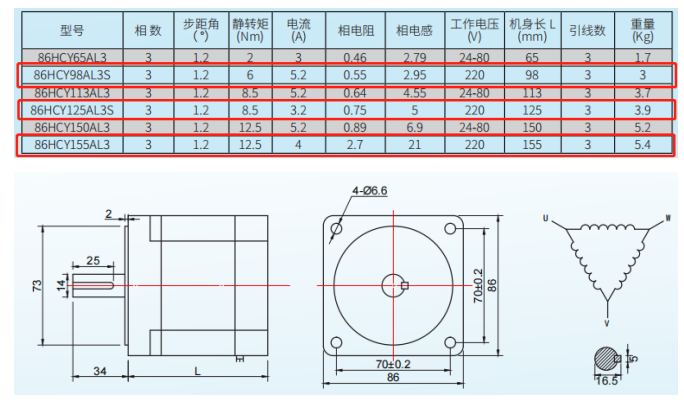

86三相電機尺寸規格:

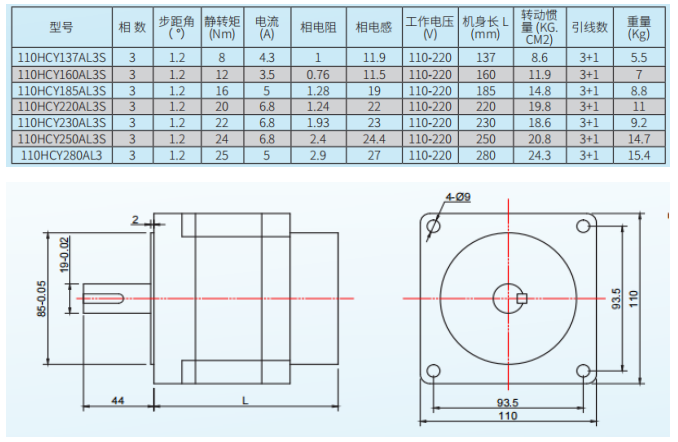

110三相電機尺寸規格:

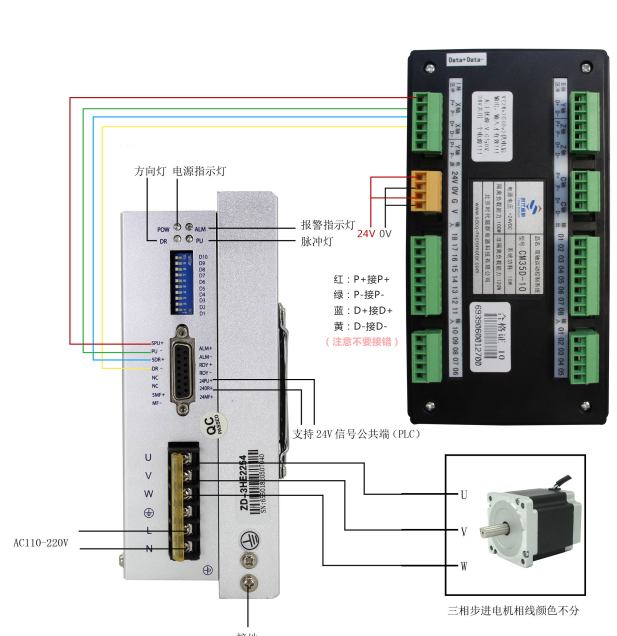

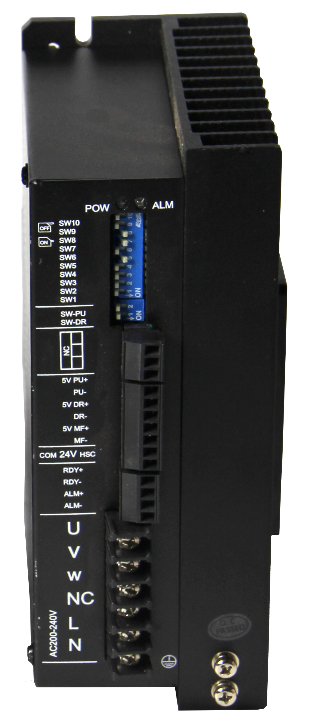

驅動器接線圖如圖:


驅動器接線端子:

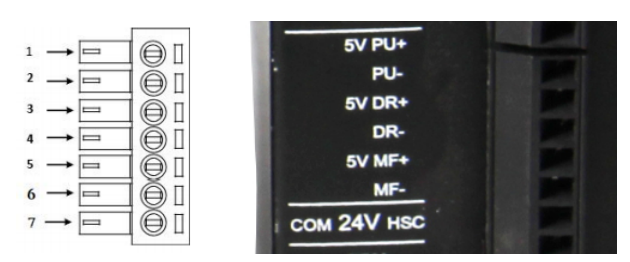

CN1 控制信號輸入端口

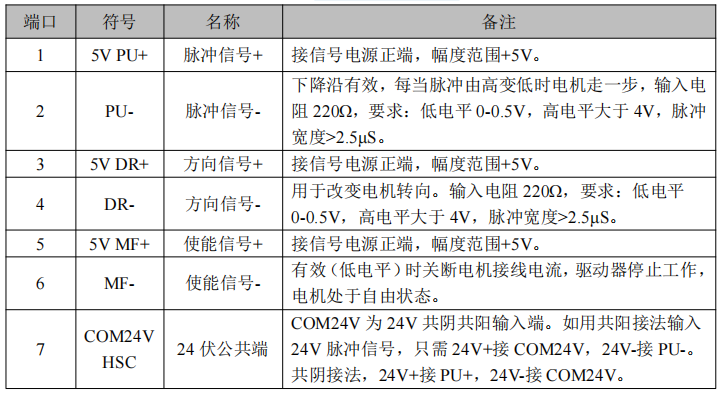

CN1 控制信號端口說明:

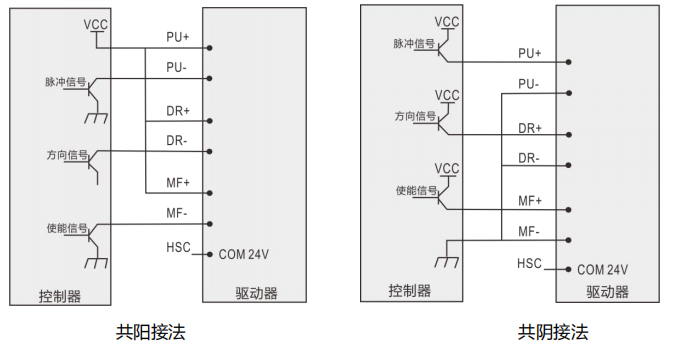

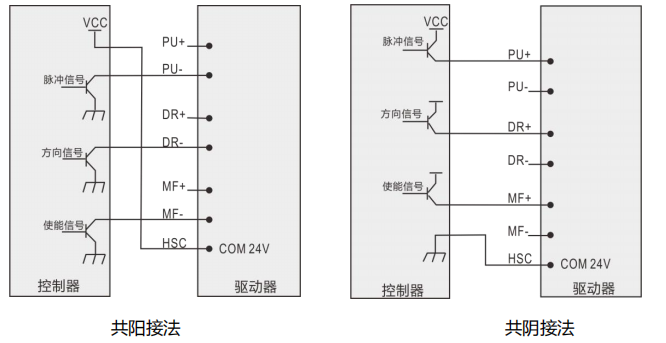

5V 信號接法


24V 信號接法

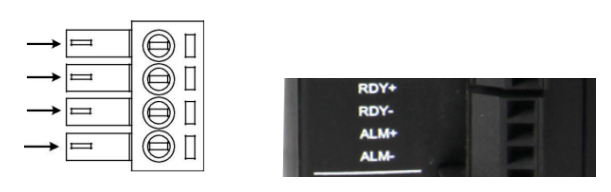

CN2 信號端口

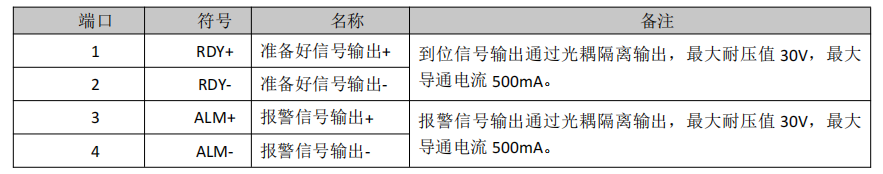

CN2 信號端口說明:

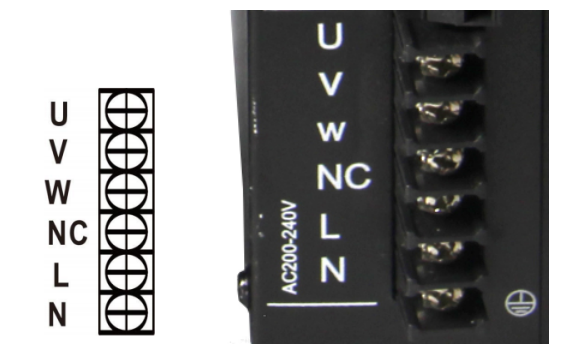

CN3 接口電源、電機線端口

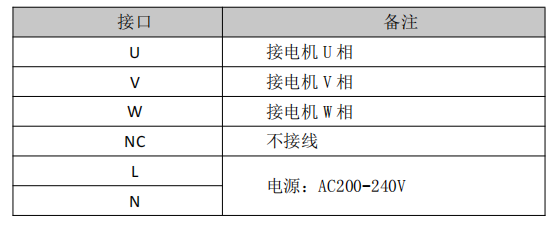

CN3端口說明:

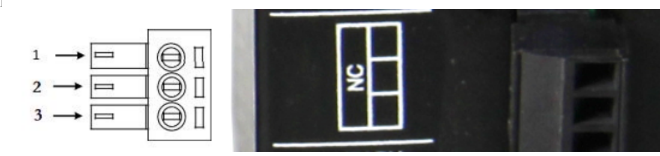

NC 端子


注意:標注 NC 的 3PIN 端子禁止接線,否則容易燒掉控制器或電腦,由此帶來的后果自負。

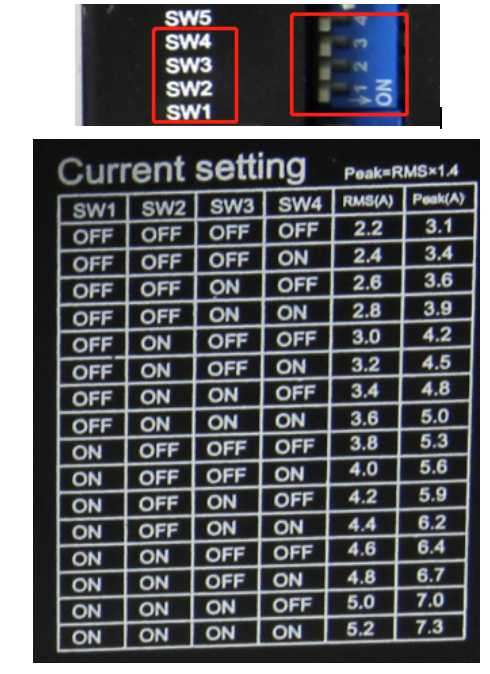

電流細分

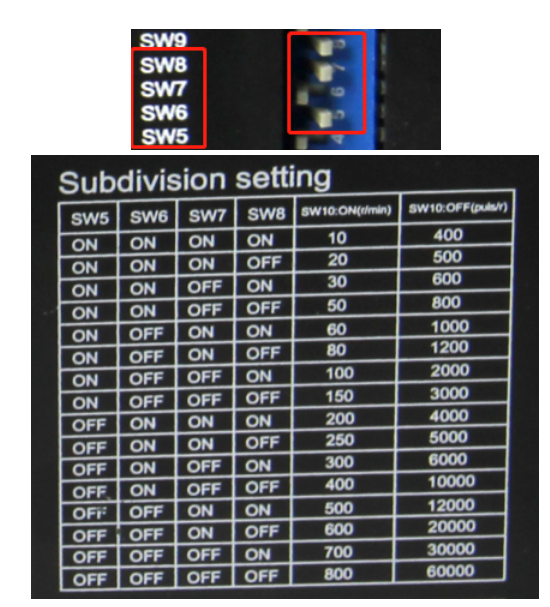

脈沖細分


驅動器I/O模式輸入輸出口功能:

驅動器處于外部脈沖模式時,脈沖和方向口不能做其他功能使用。

處于 IO 模式時,脈沖口當做輸入口 1,方向口當做輸入口 2

默認輸入口 1 功能號定義速度控制信號 1 輸入, 輸入口 2 功能號定義速度控制信號 2 輸入,輸入口 3 功能號定義使能信號輸入。

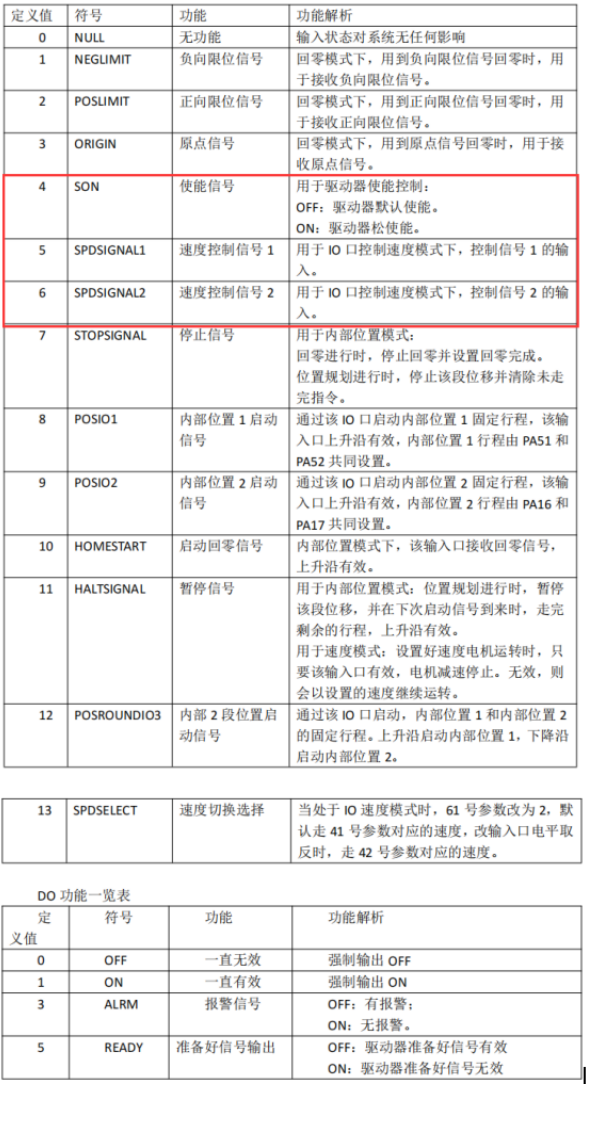

DI &DO功能一覽表


驅動器I/O模式時,可以通過連接驅動上的485串口,實現在電腦上更改驅動參數。

具:ZD-3HE2254DML驅動器;

5V 輸出直流開關電源;

USB 轉 485 通訊工具;

操作說明:

由于設計方面原因 ZD-3HE2254DML驅動的485通訊為非隔離電源通訊,而驅動器為220V交流供電,直接給驅動器上 220V 電時使用 485 通訊會燒毀驅動器和電腦或其他工具,如客戶有使用 485 通訊的必要需求,建議可以使用驅動器內部的 5V 供電輸入口直接給主控供電,然后鏈接 485 調試軟件進行參數的設置與調整,如圖所示:

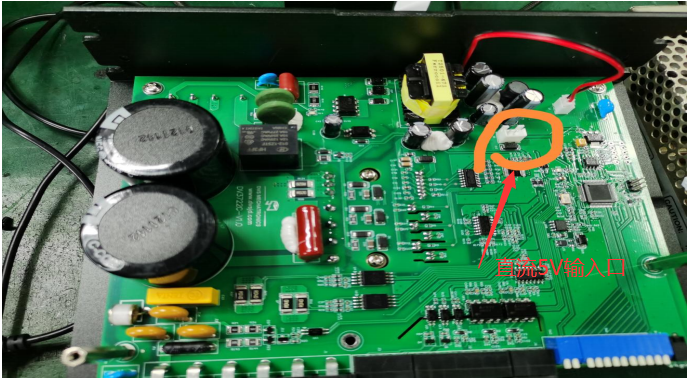

1)將驅動外殼打開,找到如圖所示白色端子,此端子為直流 5V 輸入口:


(2)用 USB 轉 485 通訊工具將驅動器與電腦連接,

3)將 5V 開關電源通過驅動器 5V 輸入口與驅動連接,并輸入 5V 電源,連接效果如圖;

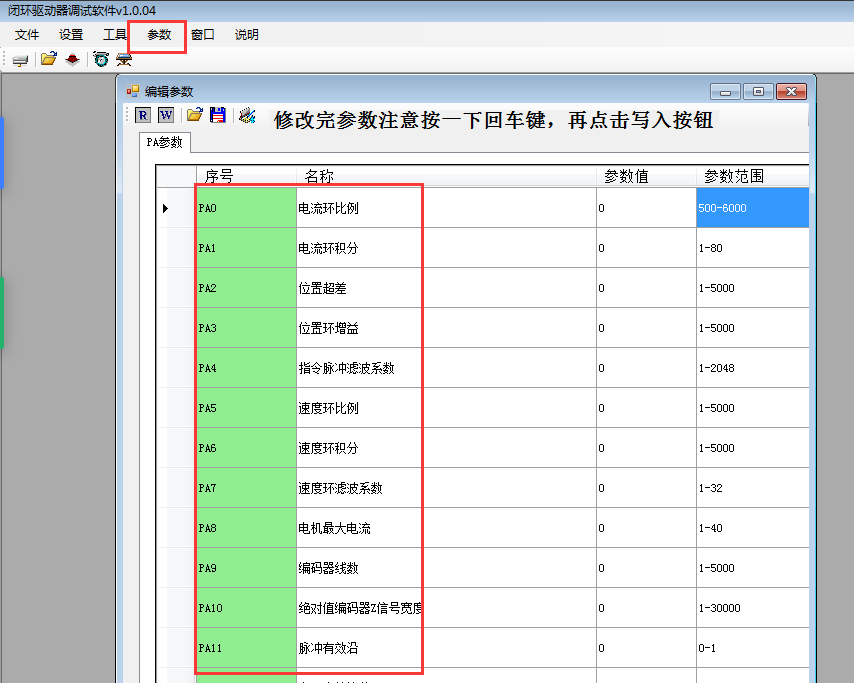

(4)打開調試軟件,打開通訊串口連接驅動器


(5)參數更改調試完成后裝回外殼,接通主電源,電機和信號線,正常上電運行。

注意:為了保證您的人身財產安全及相關設備的安全,進行該操作時驅動主電源(~220V輸入務必全程保持斷開狀態!!!!!
