三相步進電機驅動器ZD-3HE2254ML單電源輸入，電壓范圍：AC110-230V，家用電即可實現供電，適配電流在5.4A 以下的三相步進電機，定位精度****可達 60000 脈沖 / 轉，****反應頻率可達 200Kpps，控制信號 5 ～ 24V 兼容，輸出步進脈沖停止超過 100ms 時，線圈電流自動減到設定電流的一半（自動半流），可以實現上位機RS-232串口通訊數據傳輸。該產品廣泛應用于雕刻機、中型數控機床、電腦繡花機、包裝機械等分辨率較高的大、中型數控設備上。適配電機如下：

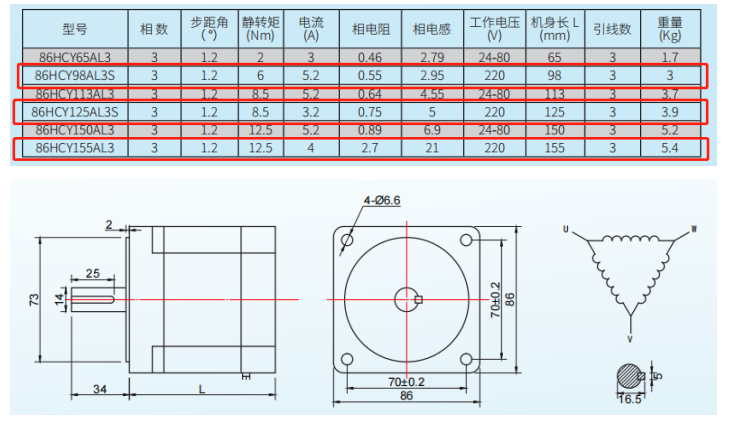

86電機尺寸規格（標紅框）：

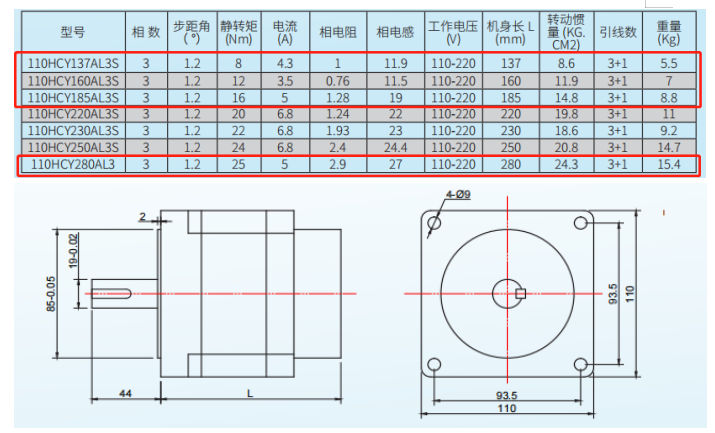

110電機尺寸規格（標紅框）：

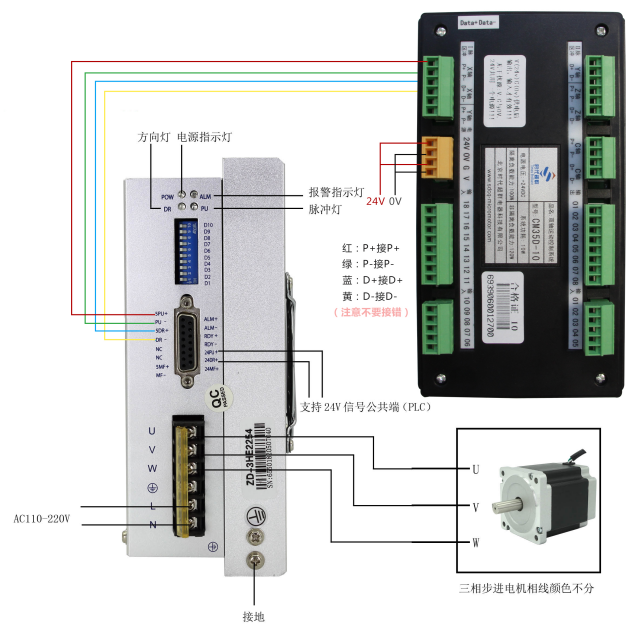

驅動器接線圖：

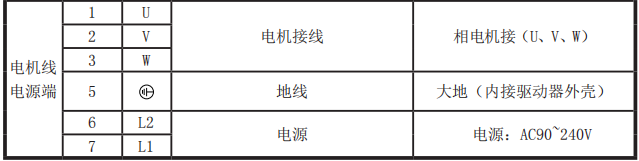

電源接線端口

控制信號端口：

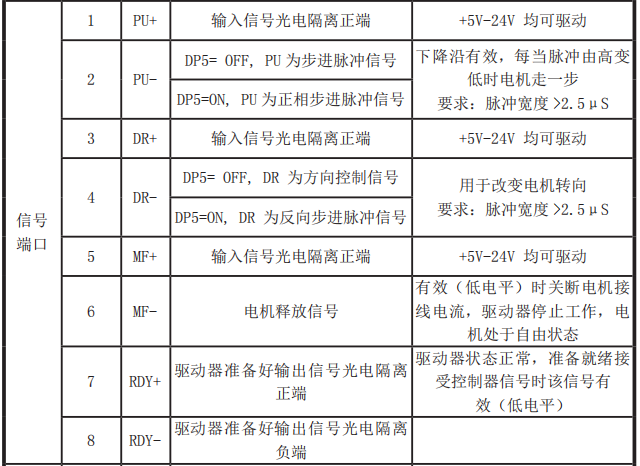

控制信號接口定義

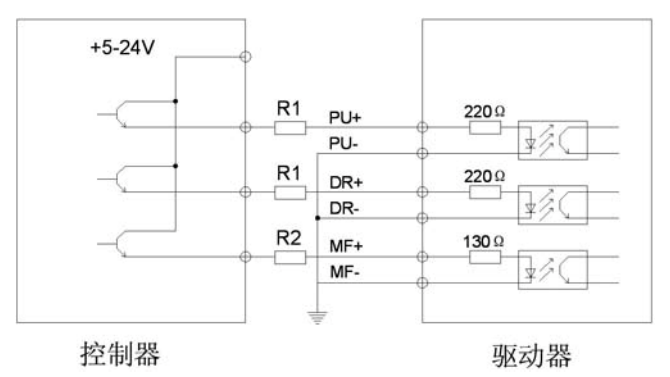

輸入信號共陽接法

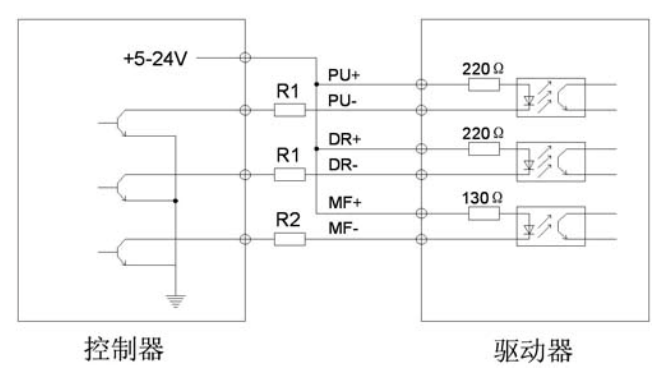

輸入信號共陰接法

5-24V信號兼容 無需未接電阻

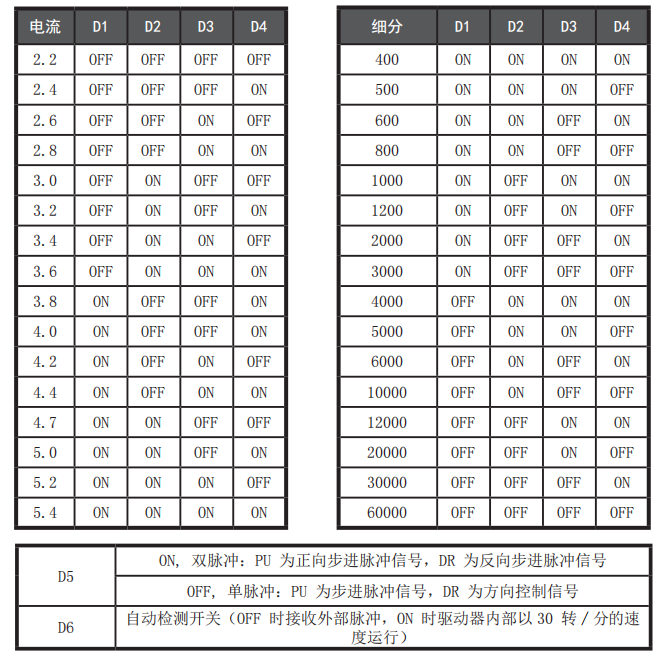

電流、細分及雙脈沖設置

RS-232端口:

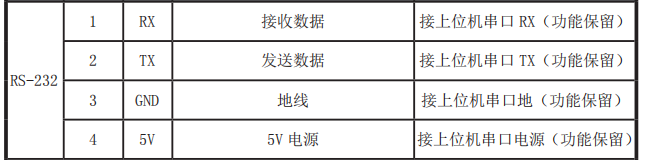

RS232接口定義:

驅動器使用注意事項：

1、輸入電壓不能超過 AC260V；

2、輸入脈沖信號下降沿有效，上升沿控制需要設置驅動器內部參數；

3、驅動器溫度超過 75 度時驅動器停止工作，故障指示燈 ALM 亮，直到驅動器溫度降到 50 度時，驅動器需要重新上電才能恢復工作。出現過熱保護請加裝散熱器；

4、過流（負載短路）故障指示燈 ALM 亮，請檢查電機接線及其他短路故障，排除后需要重新上電恢復；

5、無電機故障指示燈 ALM 亮，請檢查電機接線，排除后需要重新上電恢復。
