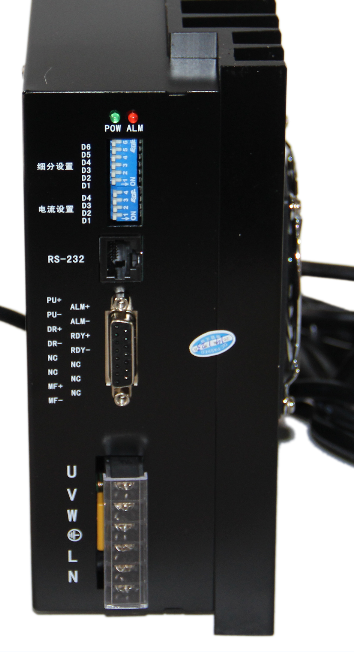

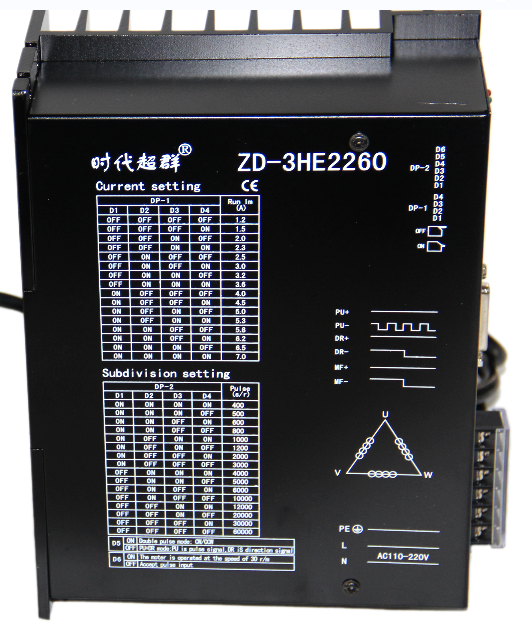

三相步進電機驅動器ZD-3HE2260單相電源，輸入電源電壓80-230VAC,峰值電流7A,脈沖響應頻率****可達 500KHZ,脈沖細分****可達60000步/秒，可對驅動器控制方式進行設置，集成 RS232 或者 RS485 通信功能，并且完整支持 MODBUS協議指令集；具有過流、過壓和過熱等保護功能。適合各種中小型自動化設備和儀器，例如：雕刻機、剝線機、打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。適配電機如圖所示：

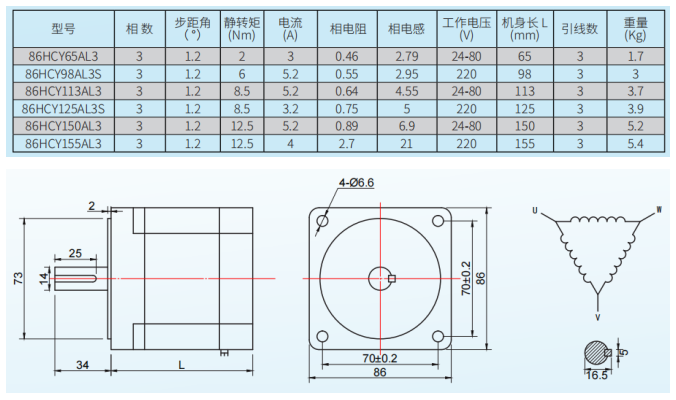

86電機尺寸規格;

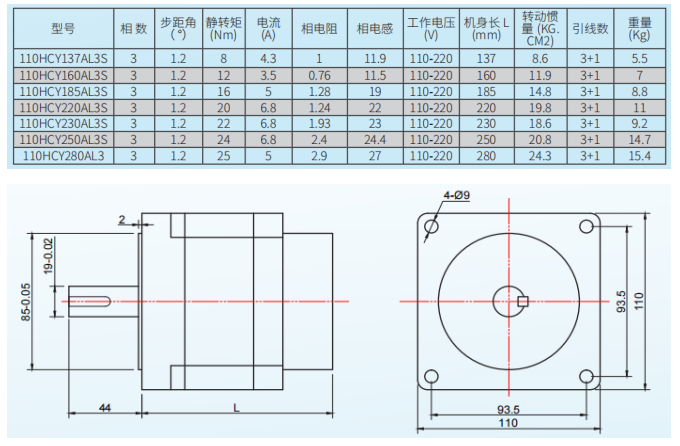

110電機尺寸規格：

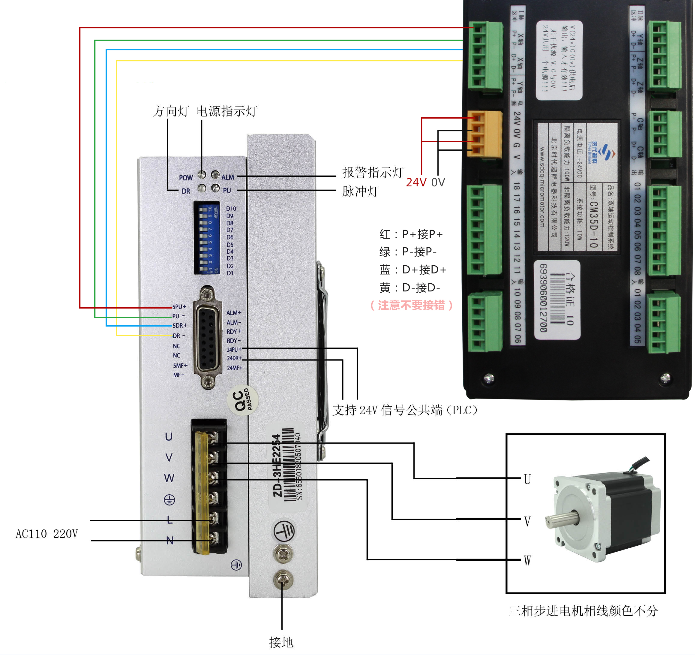

驅動器接線圖：

注：加強散熱方式

（1）驅動器的可靠工作溫度通常在 60℃以內，電機工作溫 度為 80℃以內；

（2）安裝驅動器時請采用直立側面安裝，使散熱器表面形 成較強的空氣對流；必要時靠近驅動器處安裝風扇，強制散熱，保證驅動器在可靠工作溫度范圍內工作。

驅動器接口

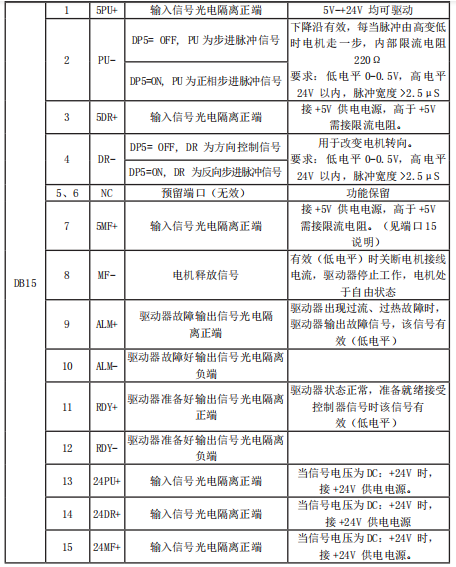

控制信號端口

控制信號接口電路圖

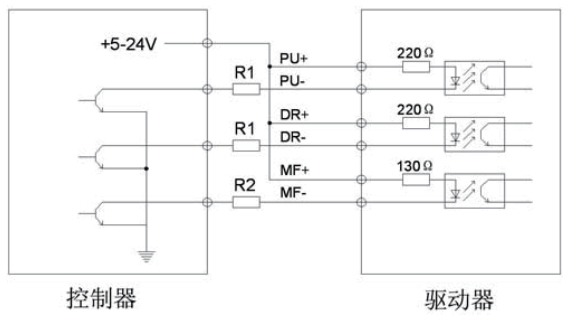

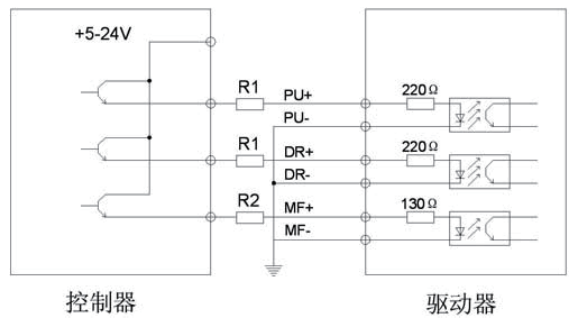

輸入信號共陽接法

輸入信號共陰接法

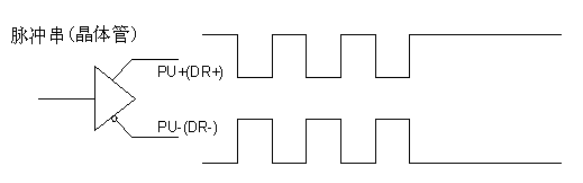

差分信號輸入接線

注意：如果控制信號電平為＋ 5V，則控制信號輸入端無需外接電阻 R1，R2，即圖中 R1 和 R2 短路；如果控制信號電平為＋12V，則控制信號輸入端需外接 1K 電阻；如果控制信號電平為＋24V，則控制信號輸入端需外接 2K 電阻。

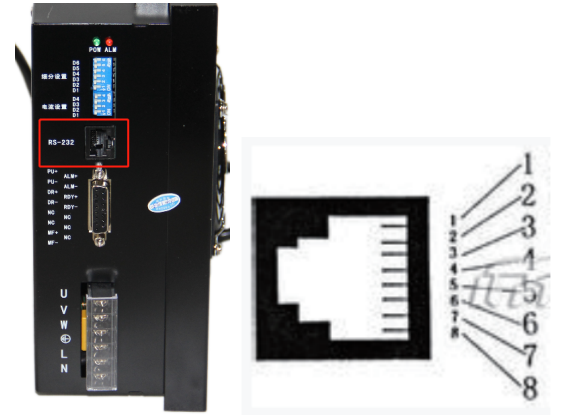

RS232、RS485、CAN 通訊端口

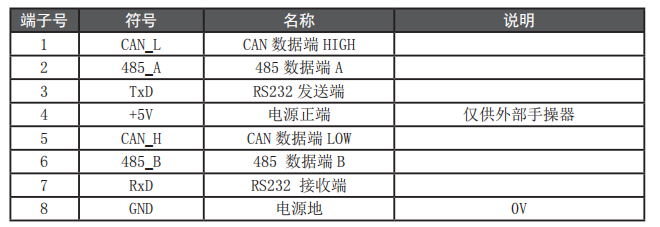

RS232、RS485 及 CAN 接口引腳排列定義

客戶可以根據自己的使用需求對通訊端口進行接線

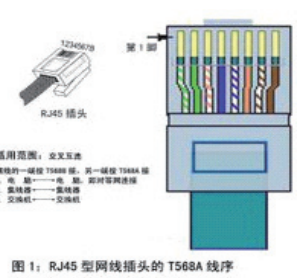

線纜要求：

注意：與 PC 機、文本顯示器或手持調試器連接的電纜必須為專用電纜，使用前確認好，以免發生損壞。

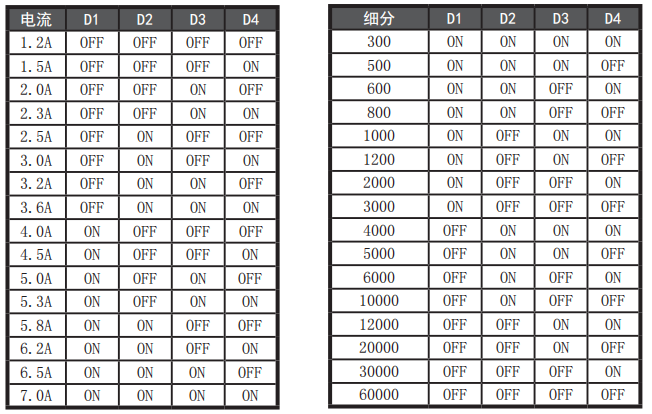

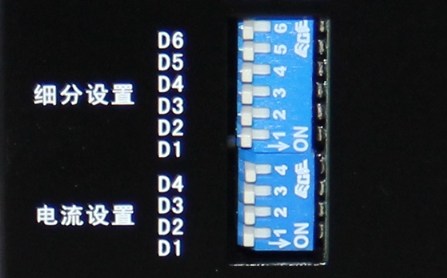

電流、細分撥碼開關設置

除了以上可以通過撥碼開關設定細分數，用戶也可以通過軟件或者文本顯示器設定以下細分數：1500、1600、2400、2500、3200、6400、7500、12800、15000、25600、51200。（設定需要使用特殊的連接通信電纜）

控制信號模式設置

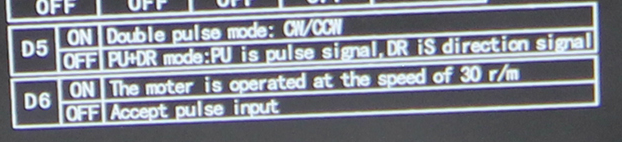

脈沖觸發沿和單雙脈沖選擇：通過D5、D6撥碼開關設置脈沖上升沿或下降沿觸發有效；還可以設置單脈沖模式或雙脈沖模式。

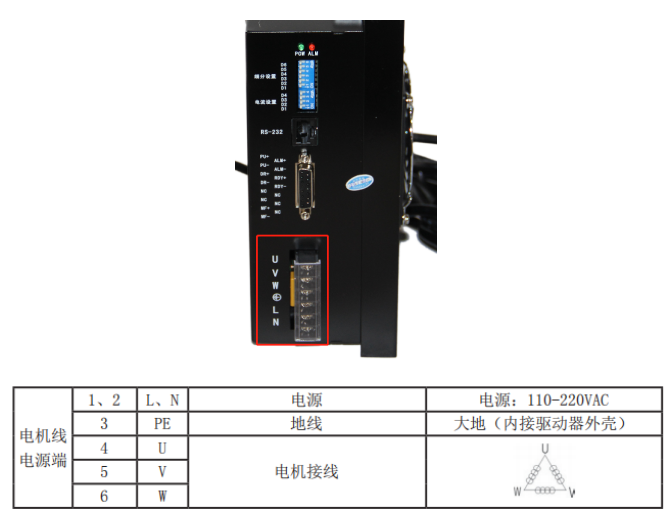

電源端口

電源電壓使用 AC80V-220V 之間都可以正常工作，ZD-3HE2260 驅動器使用交流電源時****采用隔離變壓器供電。以免與其他設備互相干擾。

如果使用穩壓型開關電源供電，應注意開關電源的輸出電流范圍需設成****。

請注意：

1）****用非穩壓型電源；

2）采用非穩壓電源時，電源電流輸出能力應大于驅動器設定電流的 60% 即可；

3）采用穩壓開關電源時，電源的輸出電流應大于或等于驅動器的工作電流；

4）為降低成本， 兩三個驅動器可共用一個電源，但應保證電源功率足夠大。
