時代超群無刷驅動器ZM-6618簡介和一些使用方法

ZM-6618是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。

產品特點：

• 高集成度高可靠性無刷直流(BLDC)電機控制器

• 三相全橋，PWM 方波驅動控制

• 過流保護措施，過載時立即關斷輸出及時保護電機

• 純硬件設計，高速度，高抗干擾能力

• 寬幅電壓兼容 DC12-60V

• 低發熱，大功率

主要功能：

欠電壓(≤15V)、過壓 60V

堵轉 3 秒自動關斷輸出 霍爾錯誤保護

輸出 18A，過流關斷輸出

支持內置電位器、外接電位器、模擬電壓和 PWM 調速

帶有使能、平滑切換方向、報警輸出、速度反饋功能，靈活配合常開、常閉控制系統

具有緩啟動功能，避免電流過沖，有效保護電機

緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S

使用外部調速的時候sw1撥碼調成OFF，外接10K電位器調速，需將電位器接 到驅動器的V+、Ve、V-接口；通過旋轉 電位器來調節電機轉速(Ve接電位器的中間腳)

使用內部使能sw1調成ON

內部調速電位器順時針由低旋轉至****，電機轉速由0-****

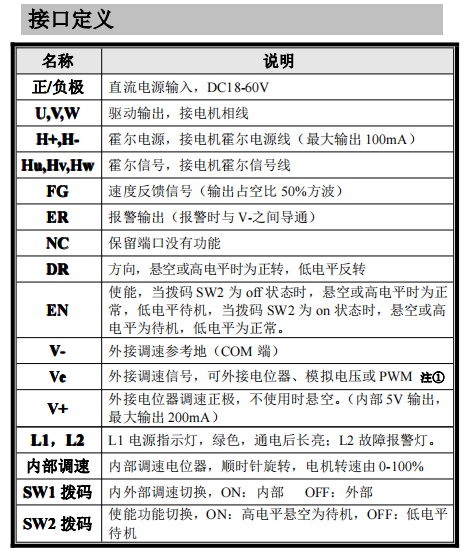

控制信號應用

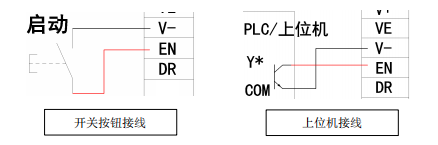

使能控制

當使能信號輸入高電平（EN懸空狀態）。

SW2

ON，驅動器待機，電機停止轉動；

SW2

OFF，驅動器工作，電機恢復轉動。

當使能信號輸入低電平情況下，（EN與V-短接）。

SW2

ON，驅動器工作，電機恢復轉動；

SW2

OFF，驅動器待機，電機停止轉動。

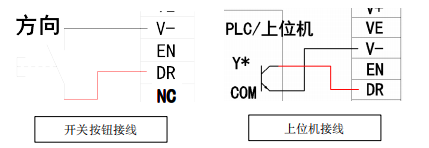

方向控制

DR輸入高電平（DR懸空狀態），電機正向轉動；

DR輸入低電平（DR與V-短接），電機反向轉動。

DR切換狀態時驅動器將自動執行能耗制動0.5S。

簡單的介紹和接線教程，需要的可以聯系

 微信二維碼  聯系電話：張工15233185251
