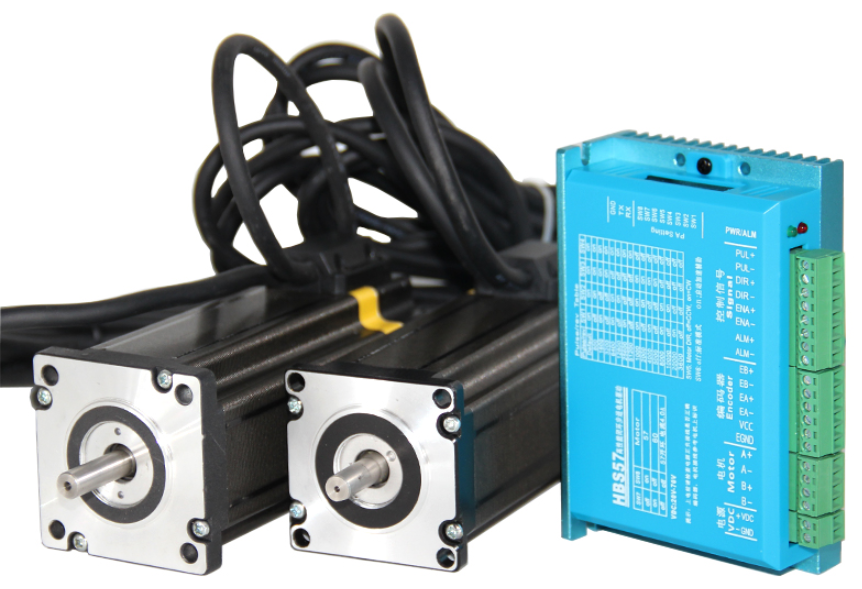

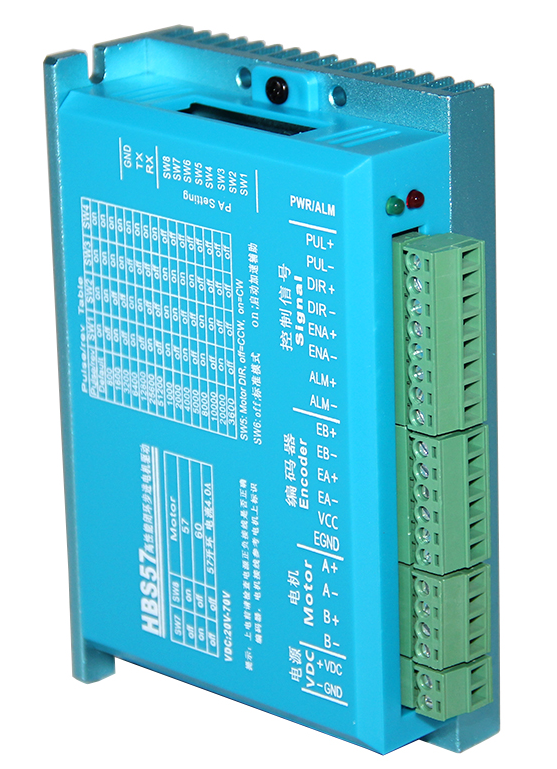

57低壓閉環驅動器HBS57A,直流電源供電，電壓輸入范圍：24-50VDC，峰值電流5.6A,脈沖****響應頻率可達 200Kpps,細分范圍：200-51200ppr,差分/單端脈沖輸入，5-24V信號兼容，無需外接電阻，驅動可以根據負載和轉速自動輸出匹配電流，具有過壓、過流、跟蹤誤差超差等保護功能，適配電機如下：

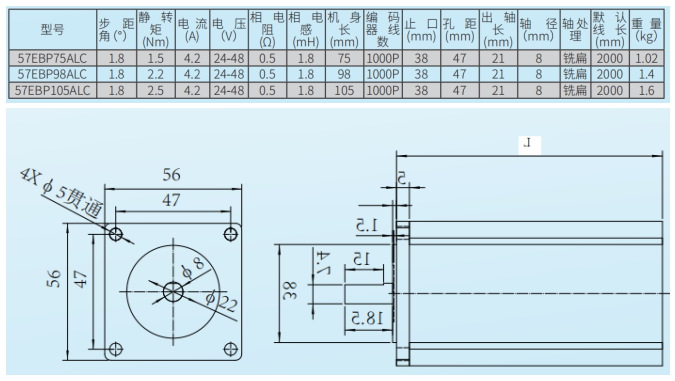

57電機尺寸規格：

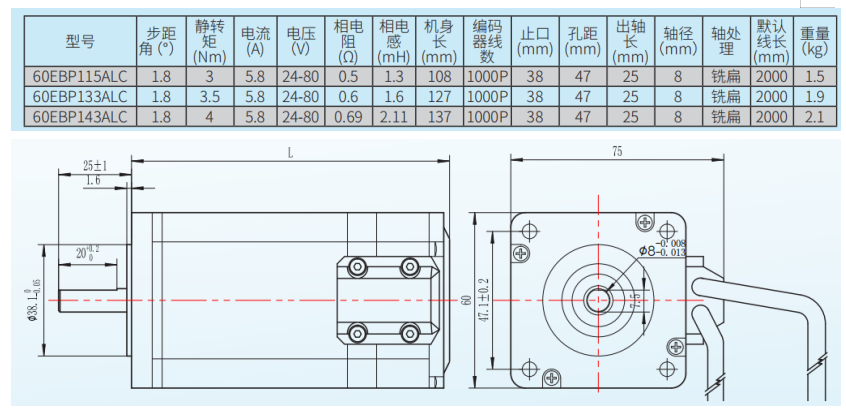

60電機尺寸規格：

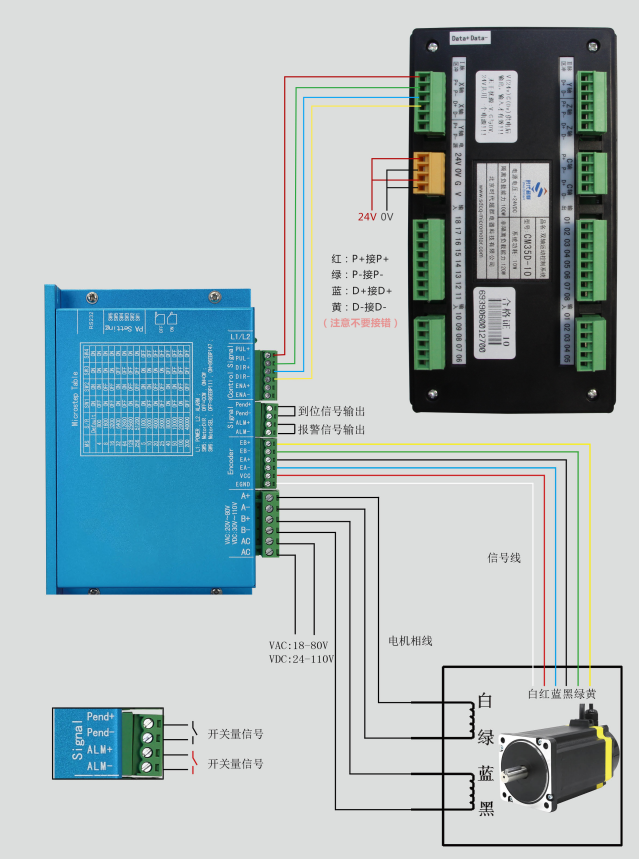

驅動器接線圖：

驅動器端口

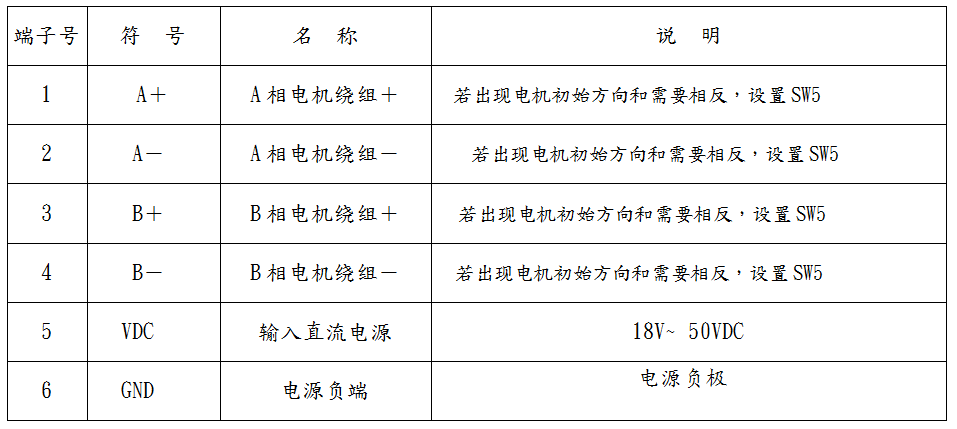

電機和電源輸入端口

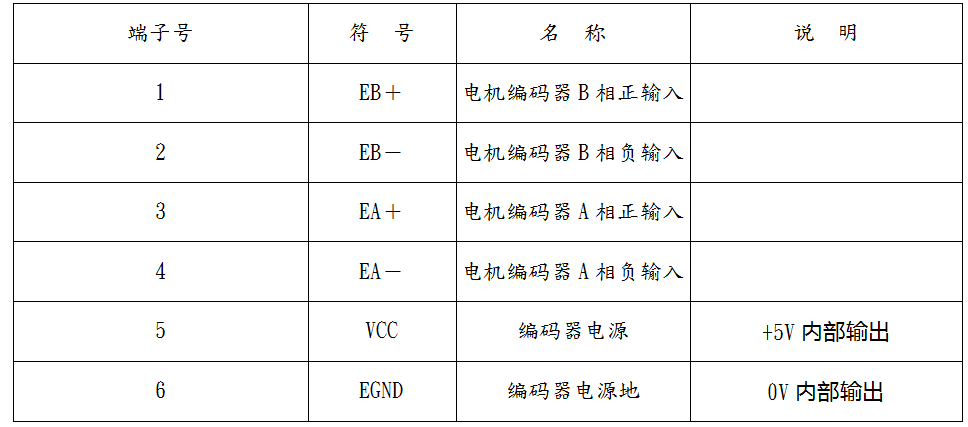

編碼器信號接線端口

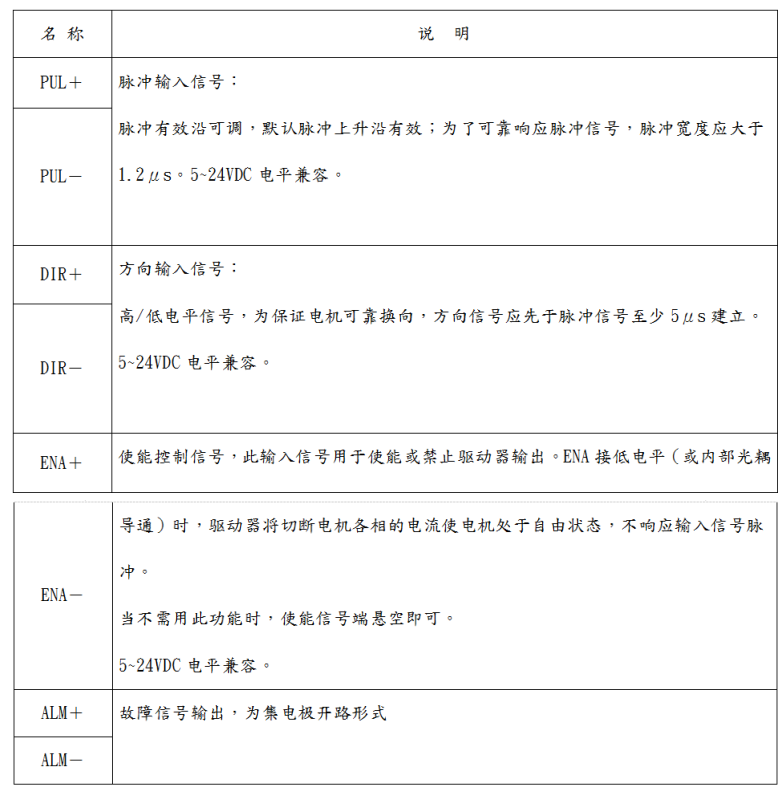

控制信號端口

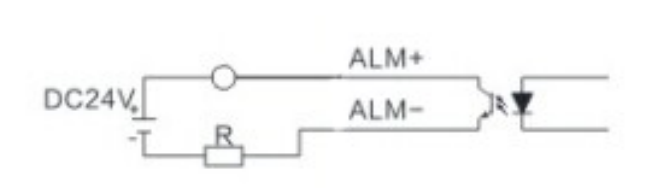

報警到位輸出接線示意圖

撥碼設定

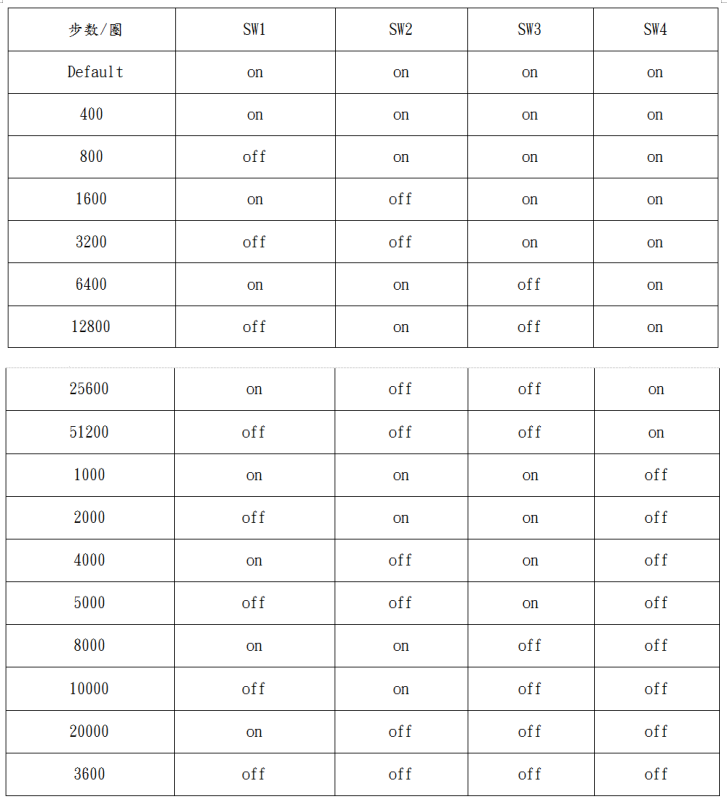

細分設定

SW5:Motor DIR初始化運行方向，,off=CC順時針（正方向）,on=CW逆時針（反方向）

SW6:off;標準模式 on;啟動加速輔助（不適用于圓弧插補信號）

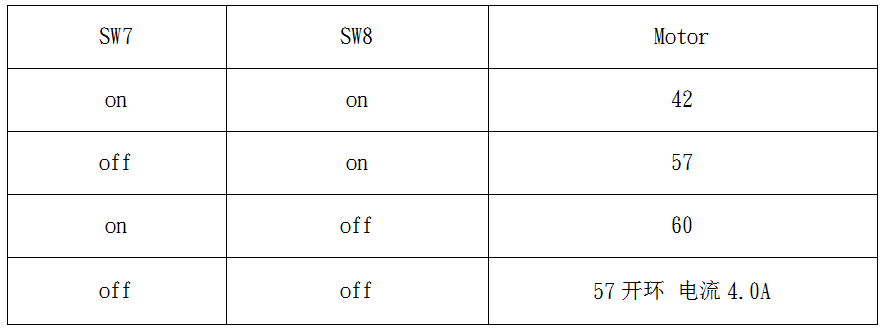

驅動器模式切換

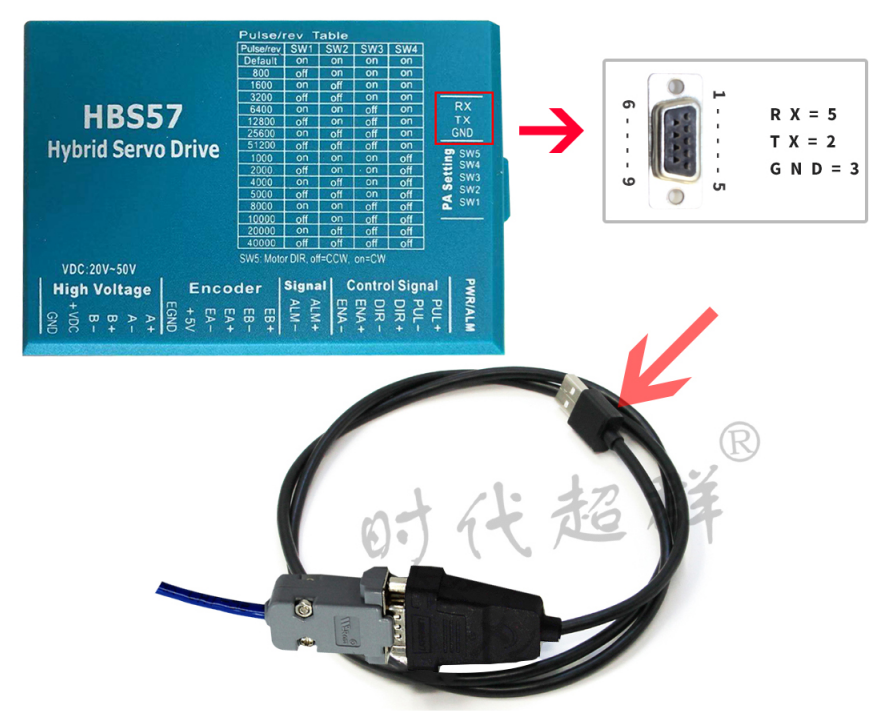

驅動器參數調試接線：
