80控制器系統組成與技術指標

   首先80控制器產品特點 ▎中文指令，填表式編程，簡單易上手 ▎全觸控操作 ▎界面實時顯示輸入、輸出狀態 ▎自動模式實時修改程序參數 ▎支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零 ▎支持多線程任務編程，支持 20 個線程任務同時進行 ▎支持串行、并行任務 ▎支持開機回機械零，手動回機械零，程序指令回機械零 ▎支持時間鎖機，三級鎖機模式 ▎定時器指令，M 寄存器指令（幫助實現多邏輯復雜動作）▎支持外部輸入口控制輸出口狀態 ▎限位保護，支持硬限位和軟限位 ▎配合伺服電機、步進電機和 I/O 口實現自動執行、手動操作 ▎任意輸入口能定義啟動、暫停、報警、限位等功能，外接開關

  系統組成

控制系統主要由以下幾部分組成： ▎高精度、高精度進口 CPU ▎專門的運動控制芯片（信號 5V 脈沖+方向） ▎7 英寸彩色觸摸顯示屏（分辨率：800×480） ▎輸入/輸出（28 路光電隔離 24V 輸入，18 路光電隔離 24V 輸出，單通道額定 電流 500mA） ▎帶有一路標準 MPG 接口，外接手脈 ▎殼體合金材料，堅固耐用，外觀簡單大方

 技術指標

▎最小數據單位：0.001mm（0.001 度或 0.001 圈） ▎****數據尺寸：±99999.999mm ▎支持 46 個中文編程指令 ▎每臺設備最多存儲12個程序文件，每個程序文件可同時進行20個線程任務， 單個線程任務最多編寫 512 行程序 ▎****脈沖輸出頻率：350K ▎進給軸****移動速度為 21000mm/min ▎控制軸數：1-4 軸（X，Y，Z，A） ▎聯動軸：X，Y，Z，A 軸直線插補，X，Y 軸做圓弧插補 ▎非聯動軸：X，Y，Z，A 軸 ▎進給速度倍率：1 %-5 %可調，通過自動模式和手動模式 F（顯示進 給速度）下方的“+”“-”調節，增量為 10% ▎電子齒輪：分子：1-99999,分母：1-99999 ▎系統主要功能：自動、手動、程序、參數、IO 等 ▎安全保護：過壓、過流、防反接 ▎進度補償：反向間隙補償

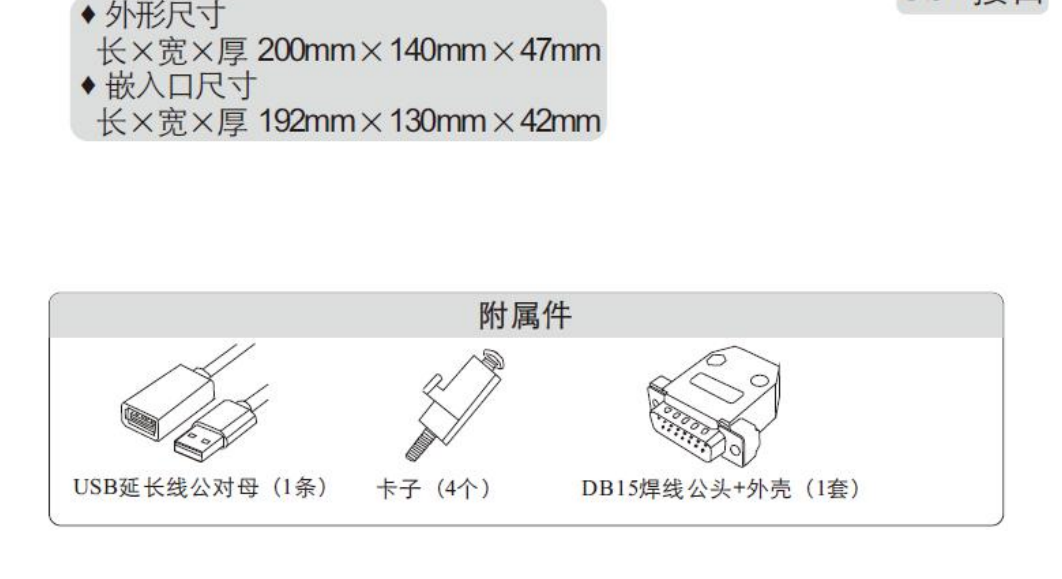

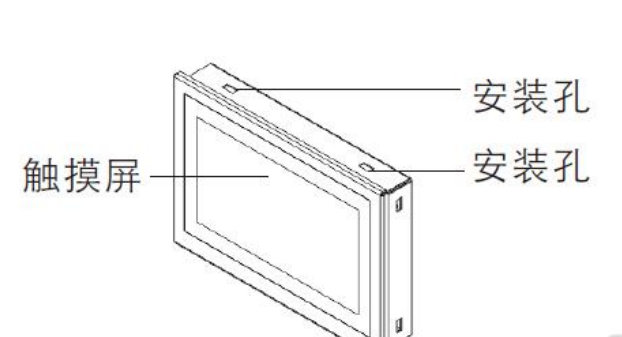

 外觀及面板
