SD300交流伺服驅動器簡介和使用方法

產品特點

¾ 采用高性能的控制芯片，控制性能優異

¾ 小巧化設計，節省安裝空間

¾ 選用新型工業級IPM模塊，過載驅動能力強

¾ 集速度控制、位置控制、轉矩控制于一體

¾ 可驅動各種類型的永磁同步伺服電機

¾ 具備完善的故障保護和狀態監視功能

¾ 具有優異的低速轉矩特性和動態加減速性能

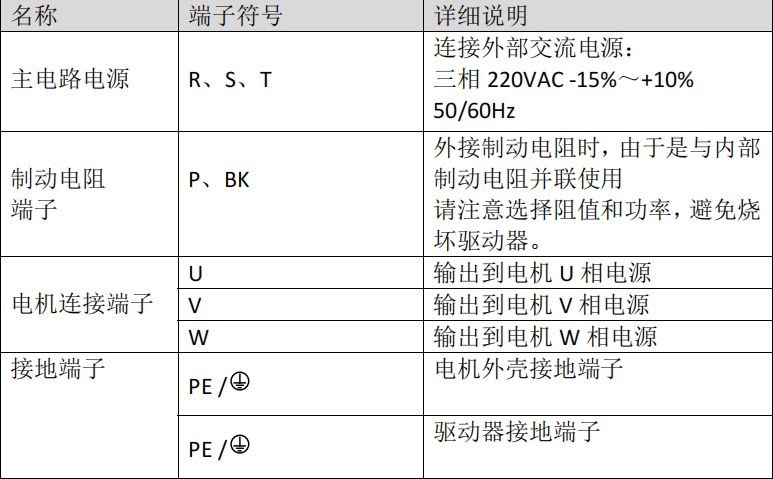

接線說明

SD300 系列面板由 5 個 LED 數碼管顯示器，5 個按鍵▲、▼、◄、E、S， 用來顯示系統各種狀態設置參數等。 操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示：

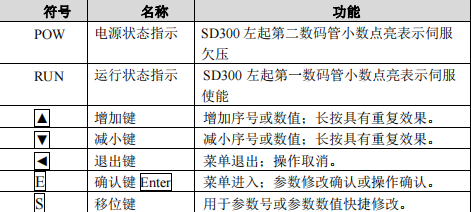

面板操作說明：

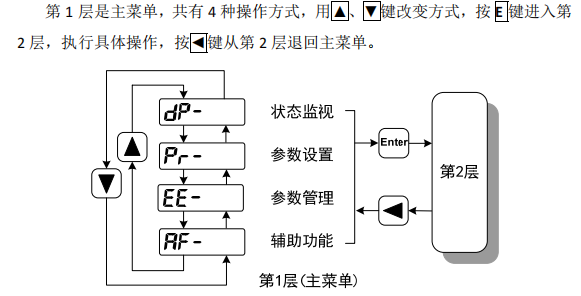

程序主菜單

新電機需要設置使能，PR098調成1，然后返回EE，找到EE-SET長按操作面板E，顯示DONE就是保存成功。

電機試運

使能設置好之后，找到AF-FN然后按E顯示FN-0按下翻鍵找到FN-20，按E長按3秒

再按上下箭頭就可以運動了。

一些基本的運行方式和簡介，有需要的聯系下方微信細講。
