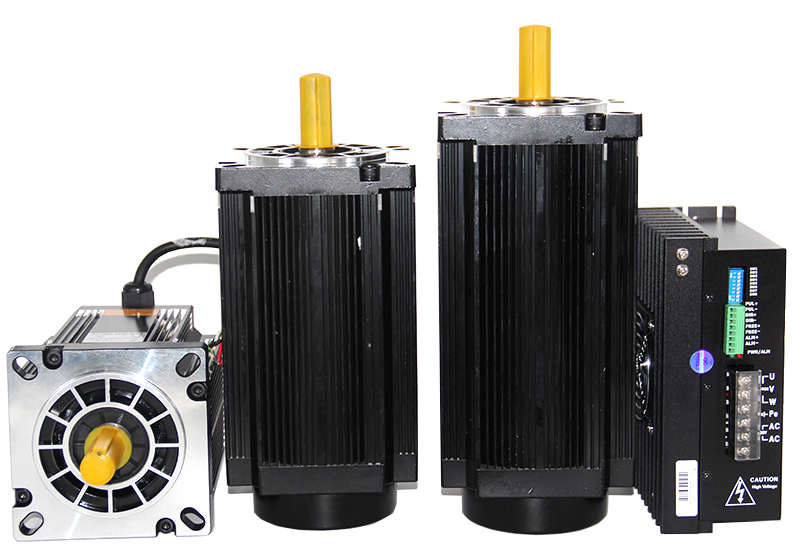

三相高壓步進驅動器3922-LS,單相電源輸入，電壓范圍AC110V-220V，電流范圍為 2.8A-10.0A，****步數為30000 步/轉，具有半流，過壓、過流等保護電路功能，斷電相位自動記憶，靜止時電流自動減半，即自動半流，可以減小電機發熱,驅動器可以適應共陽、單脈沖模式，驅動器內部集成了參數自動整定功能，能夠針對不同電機自動生成****運行參數，****限度發揮電機的性能。適用于各種中大型自動化設備和儀器，例如：雕刻機、包裝制袋機、切割機、數控機床、自動裝配設備等。適配電機如下：

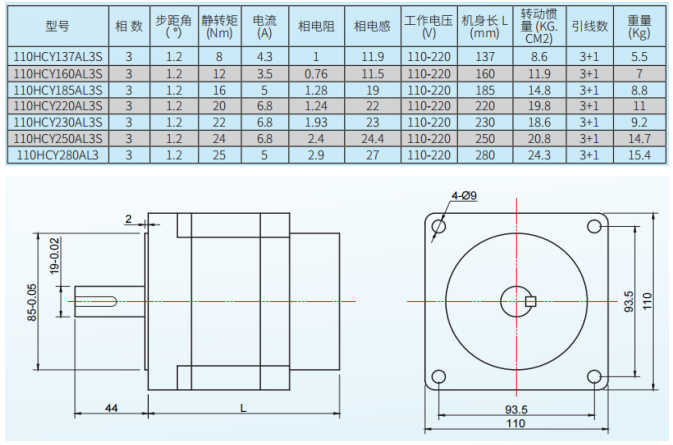

110電機尺寸規格：

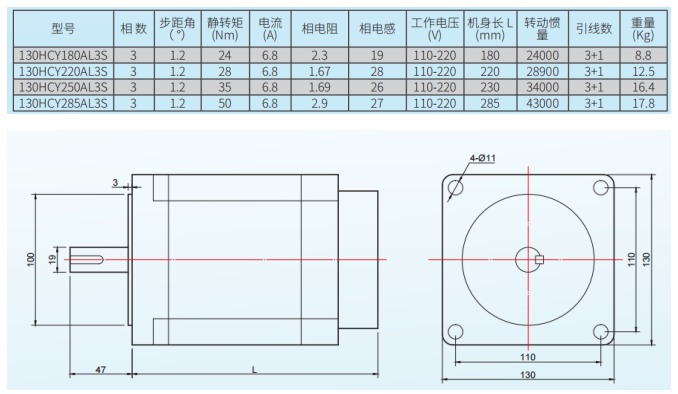

130電機尺寸規格：

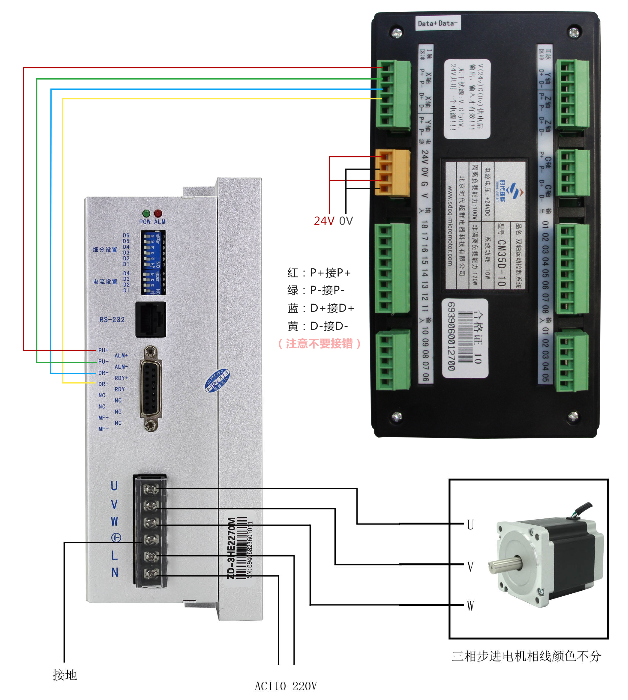

驅動器接線圖：

驅動器端口

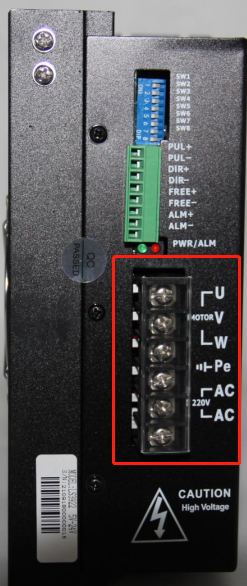

電機電源接口

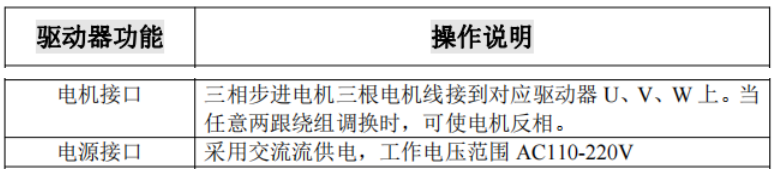

功能說明

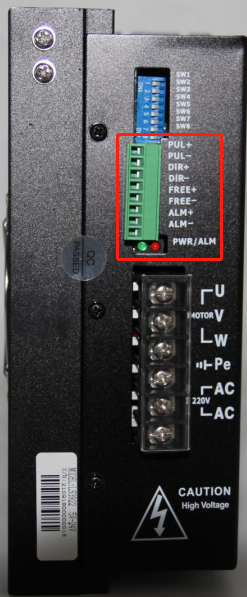

控制信號接口

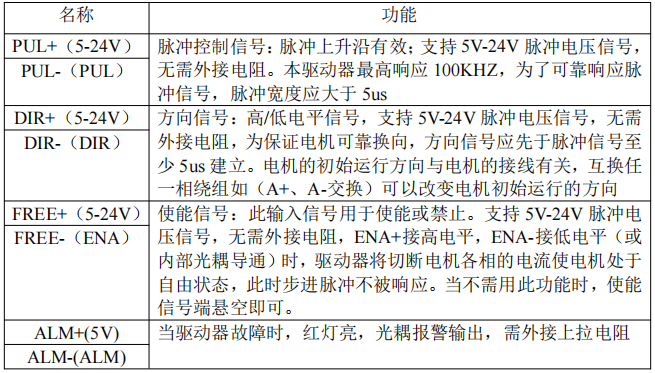

控制信號接口說明

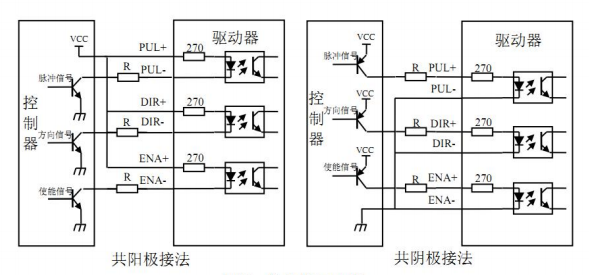

控制信號接口電路

驅動器采用差分式接口電路可適用差分信號，單端共陰及共陽等接口，內置高速光電耦合器，允許接受長線、集電極開路和 PNP 輸出電路的信號。

注意: 本驅動器脈沖和方向可兼容 5V-24V 信號電壓，用戶無需外接電阻。

電流、細分撥碼設置

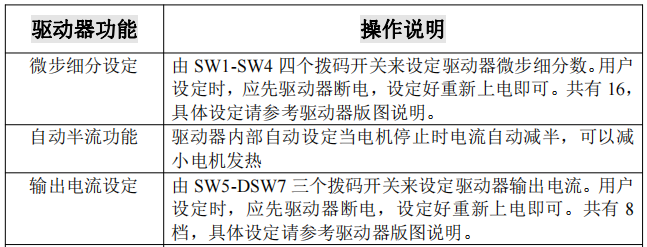

功能說明

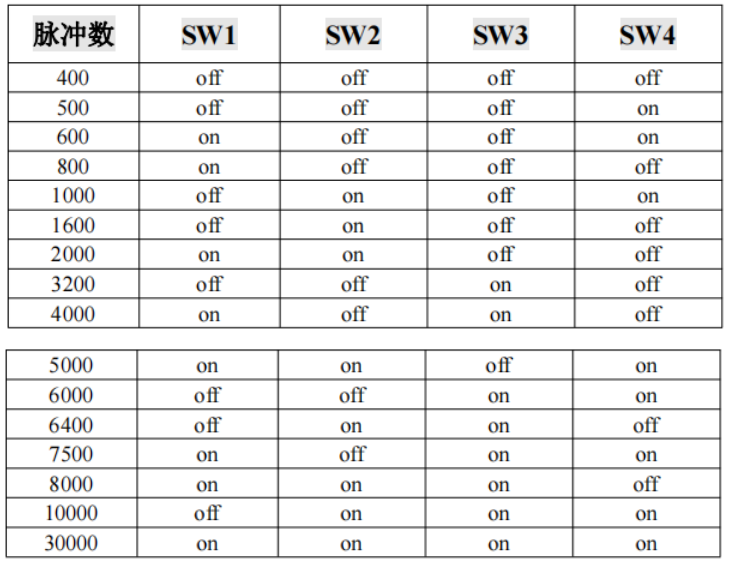

微步細分設定：

工作電流設定：

注：SW8保留為OFF  使用時不要撥到ON

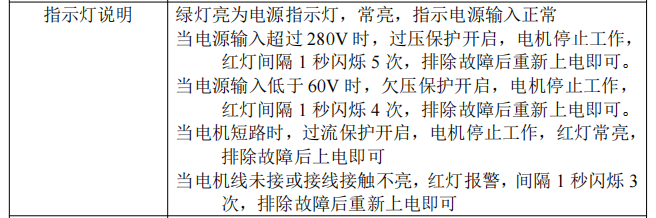

驅動器指示燈說明：
