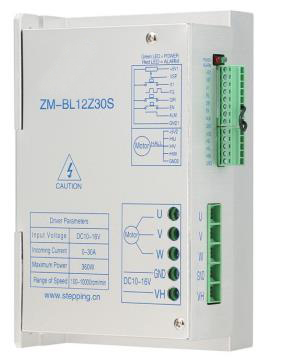

ZM-BL12Z30S驅動器使用及操作

 主要特點

◆正弦波控制，恒電流模式，無極調速；

◆ 高力矩、高轉速輸出，****轉速可達10000rpm/min；

◆ 有EN（使能）、DIR（方向）、X1  (剎車)信號控制端；

◆ 可輸出測速脈沖FG（門極輸出）；

◆ 可輸出報警信號供用戶檢測；

◆ 具有過壓、馬達堵轉等保護功能。

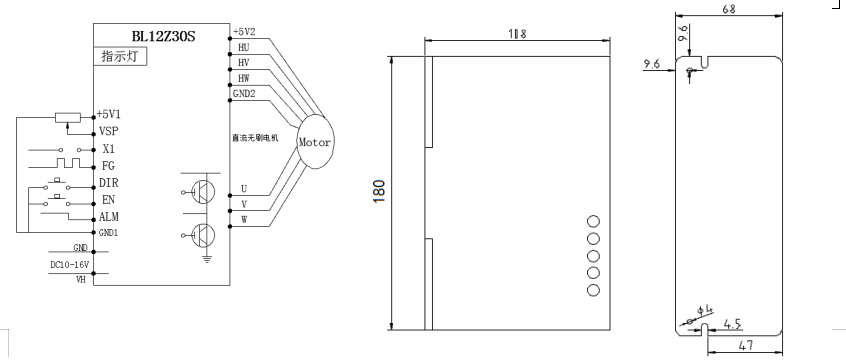

 接線圖

常見問題

1、初次使用該驅動器，如何能盡快上手？

正確接好電源線、電機線、霍爾線后，旋電位器緩慢加速，電機正確轉動后即可測試。如對本產(chǎn)品不熟，初次使用應做好測試后，再安裝到實際場合使用。

2、電源接反有何影響？

會立即燒毀驅動器。

3、上位控制信號電壓****是多少V？

調速信號****電壓為5V，超過此電壓會導致驅動器燒毀。

4、驅動器長時間工作后外殼比較熱，正常嗎？

正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。

5、電源指示燈亮，但電機不轉且抖動，是什么原因？

可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。

6、用此驅動器，能否將我的電機轉速調到6000？

無刷電機的****轉速是由電機本身的參數(shù)決定的，驅動器能將電機轉速控制在0至****速。
