ZM-6505驅動器配直流無刷電機快速指南接線（JH）

2022年3月31日

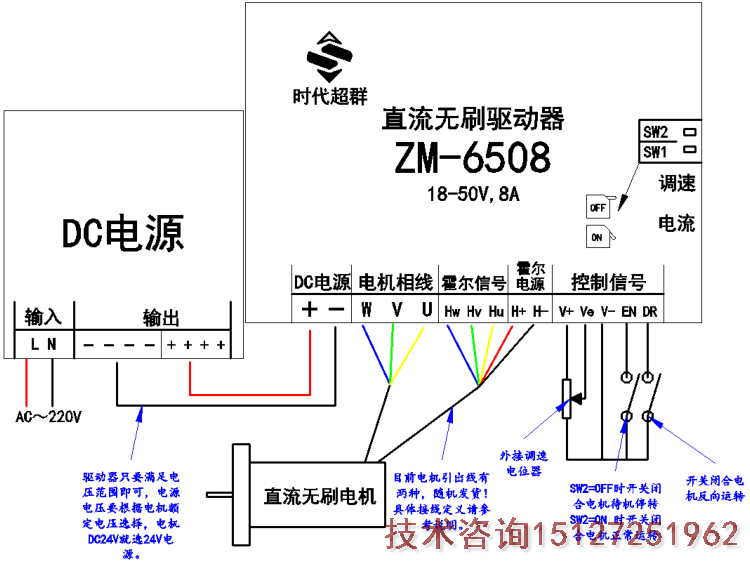

ZM-6505驅動接線

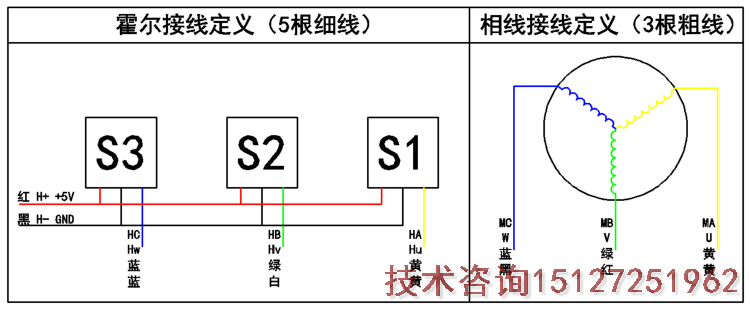

線號	+	-	W	V	U	Hw	Hv	Hu	H+	H-
電機線顏色	DC24V+	DC24V-	藍（粗）	綠（粗）	黃（粗）	藍（細）	綠（細）	黃（細）	紅（細）	黑（細）

驅動設置：

控制信號不接任何線（懸空）
撥碼SW2撥到OFF狀態（打到上面）
撥碼SW1撥到ON狀態 （打到下面）
將RJ1右旋至****
接通電源后通過調節RJ2可調節電機轉速（左旋電機轉速降低，右旋電機轉速增加）
