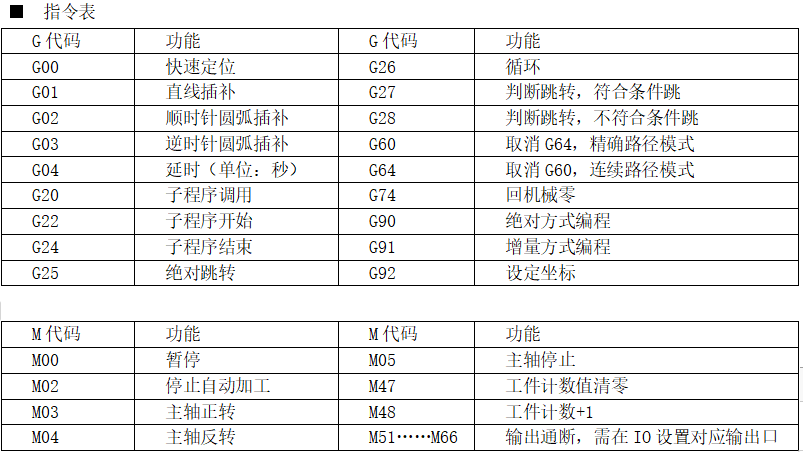

45控制器G代碼使用的方法

 PAC4G運動控制器，采用32位高性能CPU，配備彩色顯示屏，分辨率為320*240。系統穩定可靠，脈沖頻率****可達400K，4個進給軸，1個模擬主軸，2ms高速插補，極大的提高了零件的加工速度，精度和表面質量。采用G代碼編程方式（含有本公司自定義指令），USB接口，支持U盤導入開機圖片和程序。

 X、Y、Z、C四軸控制2ms插補周期單軸直線插補輸出脈沖頻率：400K圓弧插補輸出脈沖頻率：300K四軸直線插補輸出脈沖頻率：350K1路0V~10V模擬電壓輸出，支持主軸控制，可接變頻器或伺服支持中文、英文顯示，由參數選擇具備USB接口，支持U盤文件和圖片的導入1路面板手輪，支持手動1μm 10μm 100μm進給16點通用輸入/8點通用輸出具有掉電記憶功能專機接口，為客戶特殊功能提供定制服務

   技術規格

控制軸數

控制軸數：1~4軸（X、Y、Z、C）聯動軸數：X、Y、Z、C軸可做直線插補，X、Y軸可做圓弧插補進給軸功能最小數據單位：0.001（單位：s、mm、圈數、度數）****數據尺寸：±99999.999單軸快速移動速度：當脈沖當量為0.001mm，****24m/min四軸快速移動速度：當脈沖當量為0.001mm，****21m/min圓弧運動移動速度：當脈沖當量為0.001mm，****18m/min速度倍率：10%~200%可調，短按“↑”“↓”鍵倍率增量為1%，長按“↑”“↓”倍率增量為10%插補方式：直線插補、圓弧插補加減速功能加減速的起始速度、終止速度和加減速時間由參數設定

   主軸功能

  ◆  1路0V~10V模擬電壓輸出，支持主軸控制，可接變頻器或伺服驅動

  ◆  主軸轉速：可由S代碼給定，轉速范圍0r/min~10000r/min

  ◆  主軸方向：可由M代碼指定
