面板組成展示：

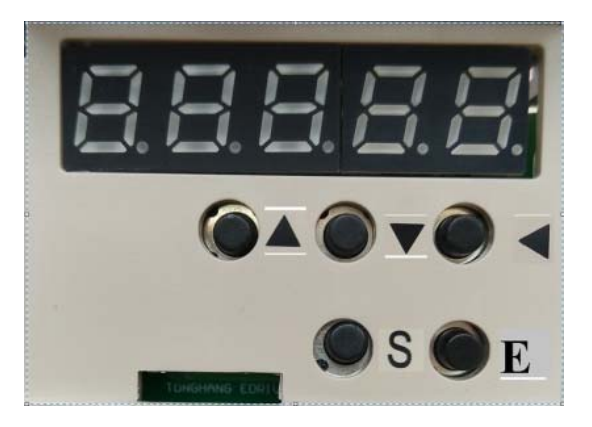

SD300 系列面板由 5 個 LED 數碼管顯示器，5 個按鍵▲、▼、◄、E、S， 用來顯示系統各種狀態設置參數等。 操作都是分層操作，由主菜單逐層展開，操作面板如下圖所示：

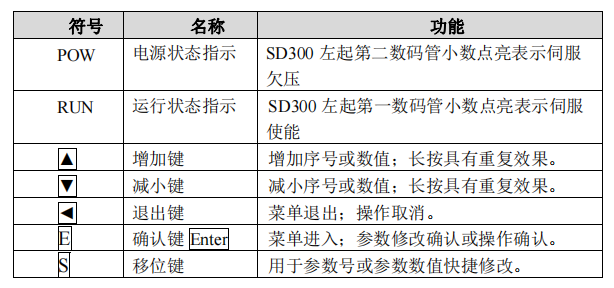

面板說明：

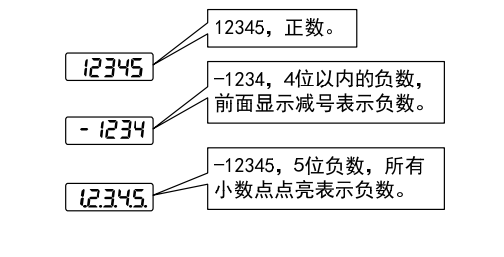

數值采用 5 個數碼管顯示器，數值前面顯示減號表示負數，如果是 5 位負數， 則所有小數點點亮表示負數。有些顯示項目前有前綴字符，如果數值位數太長需 占用前綴字符的位置，則前綴字符不會顯示，只顯示數值，具體顯示含義如下：

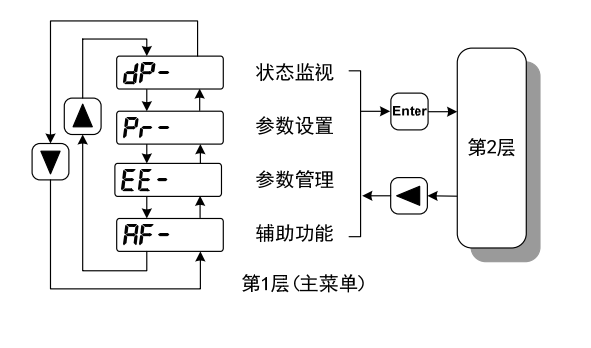

第 1 層是主菜單，共有 4 種操作方式，用▲、▼鍵改變方式，按 E 鍵進入第 2 層，執行具體操作，按◄鍵從第 2 層退回主菜單。

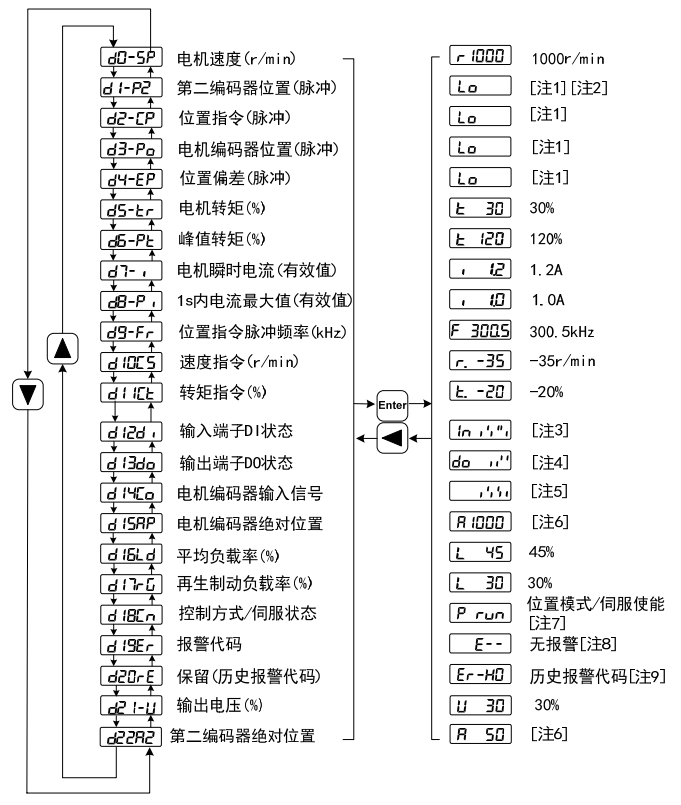

在主菜單下選擇狀態監視“dP-”，按 Enter 鍵進入監視方式。有多種監視 項目，用戶用▲、▼鍵選擇需要的顯示項目，再按 Enter 鍵，進入具體的顯示狀 態。狀態監視顯示項具體含義如下：

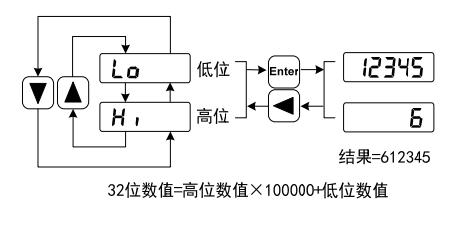

32 位二進制數范圍是-2147483648～2147483647，采用低位和高位組合表示， 通過菜單選擇低位和高位，用圖中公式合成完整數值。

原始位置指令的脈沖是指輸入的脈沖個數，未經過電子齒輪變換。其他的項 目的脈沖單位是編碼器脈沖單位。以使用 2500 線編碼器為例：

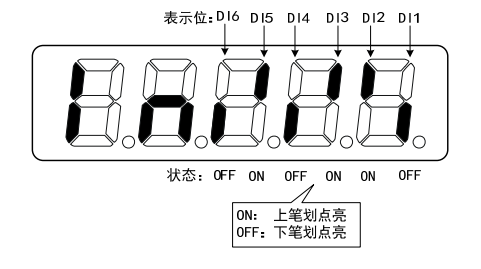

輸入端子 DI：

數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。

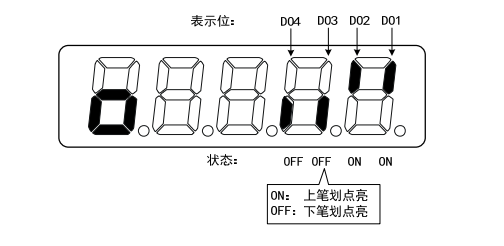

輸出端子 DO：

數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。

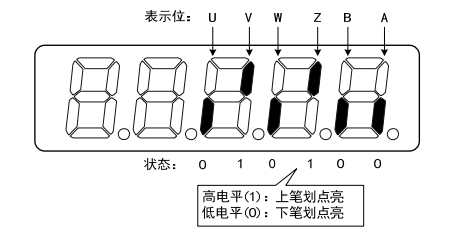

編碼器輸入信號：

數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示高電平，下筆劃點亮表 示低電平。（注：****位置式編碼器，此顯示無意義）

轉子單圈位置：

表示轉子在一轉中相對定子所處的位置，以一轉為一個周期，編碼器最小分 辨率為單位，以編碼器 Z 脈沖為原點。 2500 線編碼器： 其范圍是 0～9999（10 進制），Z 脈沖出現時數值為 0。

控制方式/伺服狀態：

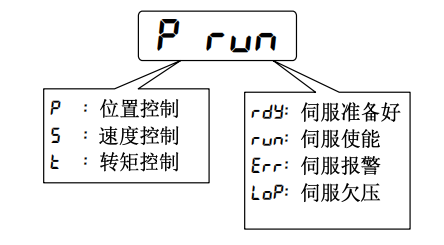

D18CN 顯示內容代表當前的控制模式和伺服狀態，SD300 驅動器開機時會自 動顯示控制模式/伺服狀態并持續 10 秒（按任意鍵可退出該顯示模式），之后自 動跳轉顯示電機速度 R 0。控制模式和伺服狀態具體含義如下：

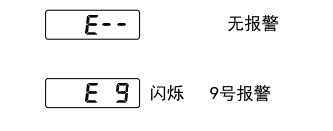

報警代碼：

無報警顯示兩減號。有報警顯示報警號，并閃爍。報警出現時，顯示器會自 動進入狀態監視并顯示報警號，但可以通過鍵盤進行其他操作，當其不處于監視 狀態時，則最右邊數碼管的小數點閃爍表示有報警存在。具體示例如下：

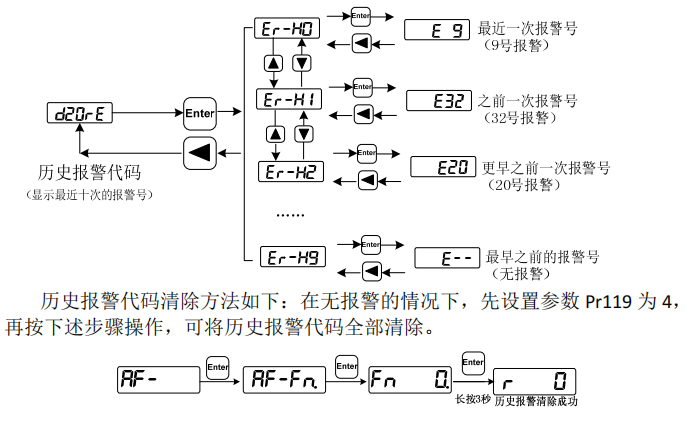

歷史報警代碼：

歷史報警代碼顯示驅動器最近 10 次的報警內容，無報警顯示兩減號，有報 警顯示報警號。報警出現時，驅動器會自動更新并存儲報警號。歷史報警代碼查 看操作和具體顯示內容說明如下：
