產品介紹：

1：微型設計，安裝便利，可與 42 步進電機一體化

2：散熱鑄鋁封閉型外殼

3：停止運行時自動半流,無鎖相噪聲

4：并行接口高速光電隔離,兼容 3.3-5V 和 12-24V 邏輯電平

5：電流 0-2A 連續可調

6：1/2/4/8/16/32 細分可選擇

產品參數：

輸出電機電流 ：峰值 2A(單相****)，實際使用 0-2A 可調

驅動方式 ：PWM 斬波恒流

驅動細分： 撥碼開關設置選擇 1、2、4、8、16、32

絕緣電阻 ：在常溫常壓下>100MΩ      絕緣強度： 在常溫常壓下 0.5KV , 1 分鐘

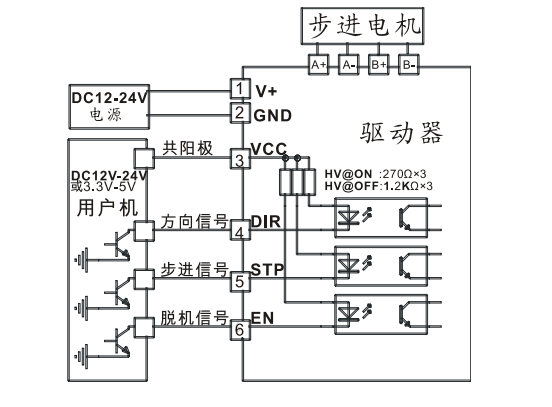

典型接線圖：

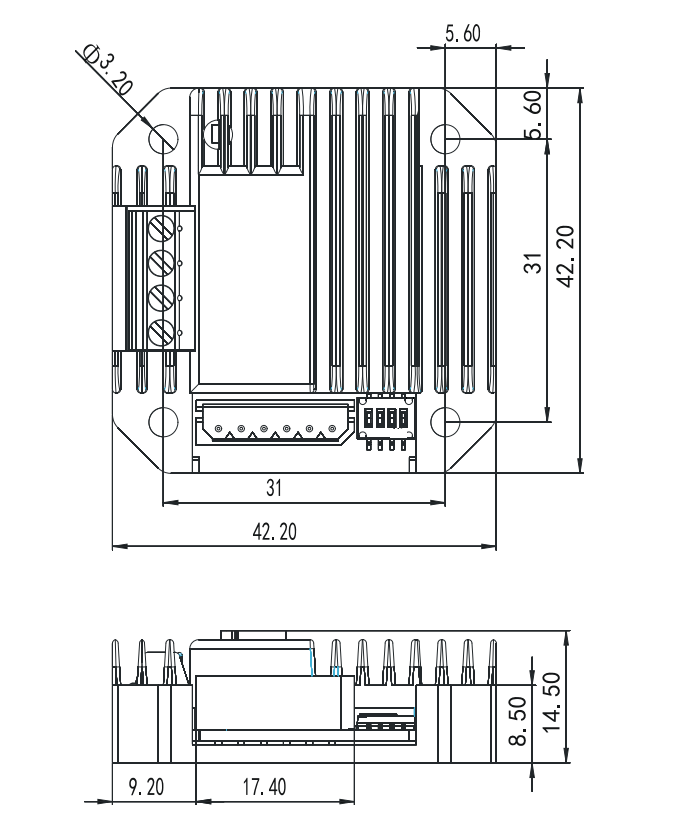

外形尺寸圖：

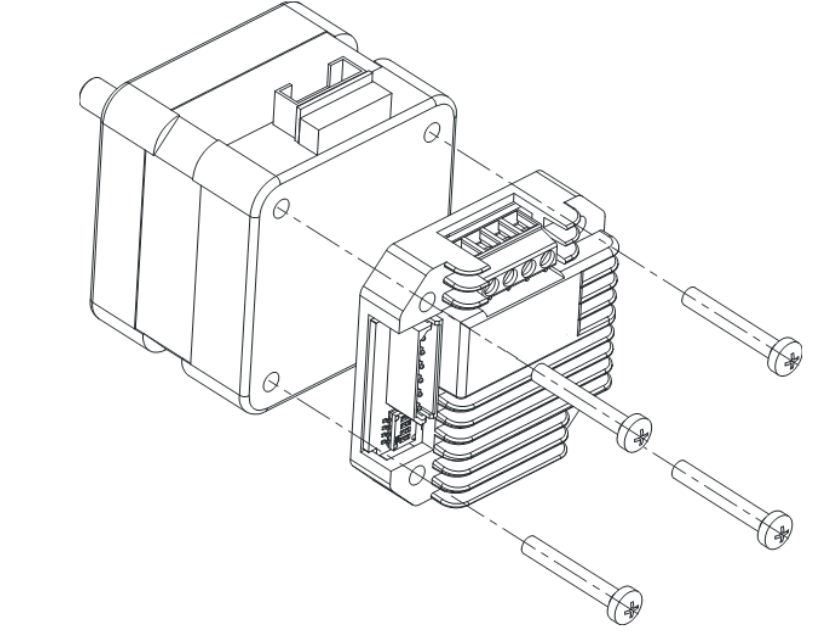

安裝示意圖：

控制器可以與 42 步進電機一體化安裝，配有不同規格 42 步進電機(高

度不一致)所需要的φ3 螺釘 2 個。

與電機一體化安裝時：建議保留步進電機 2 個螺絲。

※注意※：驅動器與電機一體化安裝前，先將驅動器輸出相電流電流

調整與電機標注電流一致！
