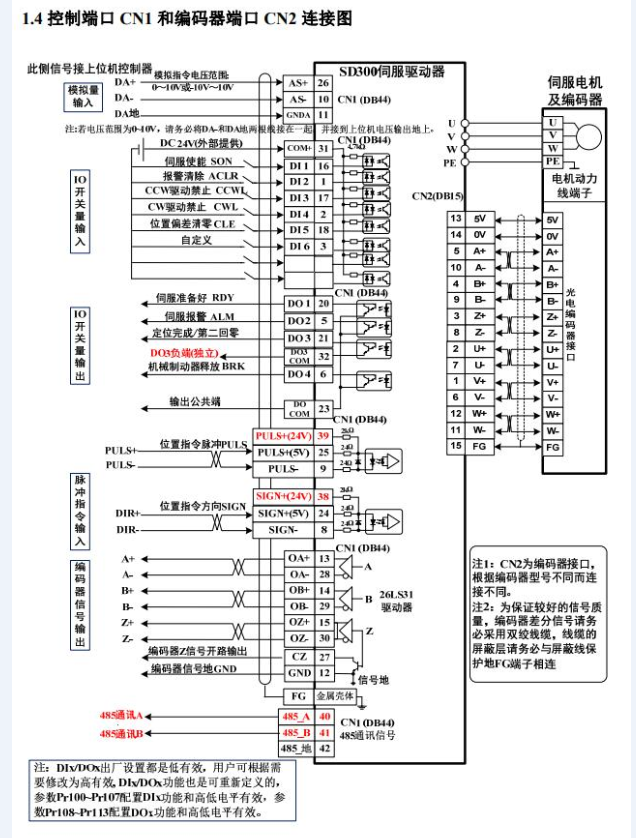

控制端口CN1和編碼器端口CN2定義圖：

特別一定要注意：

如果是接PLC脈沖指令

信號是 24V 電源，則 PULS+必須接到 CN1 的 39 腳、SIGN+必須 接到 CN1 的 38 腳

(適用于廣數端口，邁信的端口沒有24V針腳需要接2K電阻）

否則有可能損壞脈沖指令端口； 如果脈沖指令信號是 5V 電源，則 PULS+必須接到 CN1 的 25 腳、SIGN+必須 接到 CN1 的 24 腳，否則有可能脈沖接收不正常。（5V接24V信號源的話一定要接2K電阻）
