產品特點：

1：低價格，高速力矩大

2：供電電壓可達 50V

3：輸出電流峰值可達 4.2A

4：三態電流控制技術電機發熱低

5：靜止電流自動減半 0.4S 減小為 60%

6：可驅動 4，6，8 線兩相步進電機

7：光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz

8：細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選

9：外形尺寸小巧（118×75.5×34mm）

10：電流設定方便，八檔可選

11：4 位撥碼，共 15 檔細分

12：具有過壓、短路等保護功能

13：雙極恒流 PWM 驅動輸出

14：適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、

打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備

等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

電器指標：

參數：                                 最小值：                   典型值：                     ****值：                     單位：

輸出電流（峰值）                  1.0                              -                              4.2A                            A

輸入電源電壓                         20                            24/36                          -                               VDC

控制信號輸入電流                   7                               10                             20                             mA

步進脈沖頻率                          0                                -                              200                           kHz

絕緣電阻                               500                              -                                -                              MΩ

使用環境及參數：

冷卻方式：                                    自然冷卻或強制風冷

                          使用場合：不能放在其它發熱的設備旁，要避免粉塵，油霧，腐蝕性氣體，濕度太大及                                              強振動場所，禁止有可燃?xì)怏w和導電灰塵

                                溫度：0℃－ 50℃

使用環境：               濕度：40 － 90%RH

                                震動：10~55Hz/0.15mm

保存溫度：               -20℃～ 65℃

     重 量：                    230克

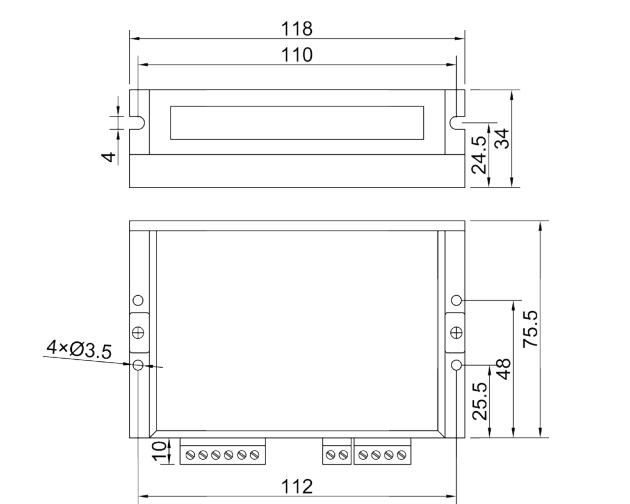

安裝尺寸圖：

接口描述：

脈沖+（+5V~24V）：脈沖控制信號：脈沖上升沿有效；脈沖 - 高電平時 23 ～ 24V，低電平時

脈沖-     （PUL）      :0 ～ 0.5V。為了可靠響應脈沖信號，脈沖寬度應大于 1.2μs。

方向+（+5V~24V）：方向信號：高 / 低電平信號，為保證電機可靠換向，方向信號應先于脈沖

方向-      （DIR）     ：信號至少 5μs 建立。電機的初始運行方向與電機的接線有關，互換任一相繞組（如 A+、A-交換）可以改變電機初始運行的方向，方向 -高電平時 23 ～ 24V，低電平時 0 ～ 0.5V。

強電接口：

名稱：                                                   功能：

  -                                                      直流電源地

 +                              直流電源正極，范圍 +20V—+50V，推薦值 +36VDC

A+、A-                                          電機 A 相線圈

B+、B-                                           電機 B 相線

控制信號接口電路：

ZD-2HD542 驅動器采用差分式接口電路可適用差分信號，

單端共陰及共陽等接口，內置高速光電耦合器，允許接收長線驅

動器，集電極開路和 PNP 輸出電路的信號。在環境惡劣的場合，

我們推薦用長線驅動器電路，抗干擾能力強。現在以集電極開路

和 PNP 輸出為例，接口電路示意圖如下：

                                          注：VCC 通用 +5V~24V

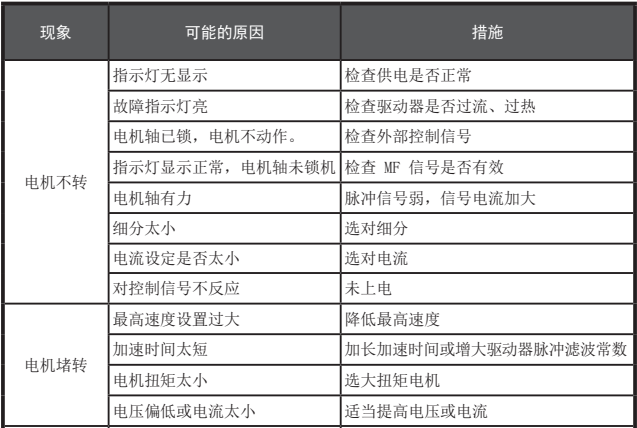

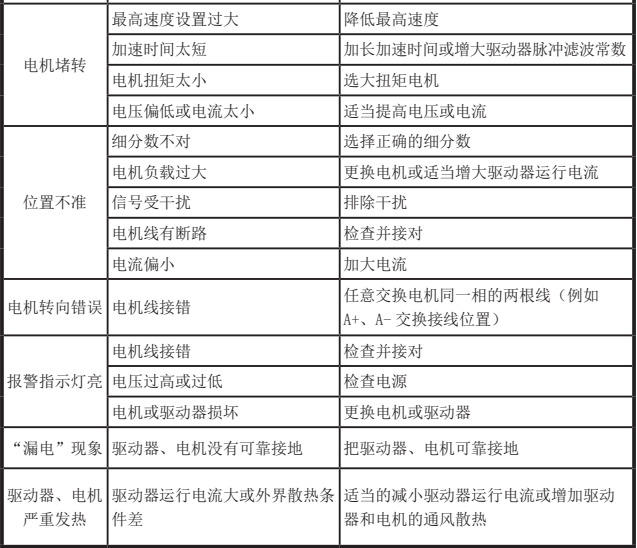

常見問題解決方案：

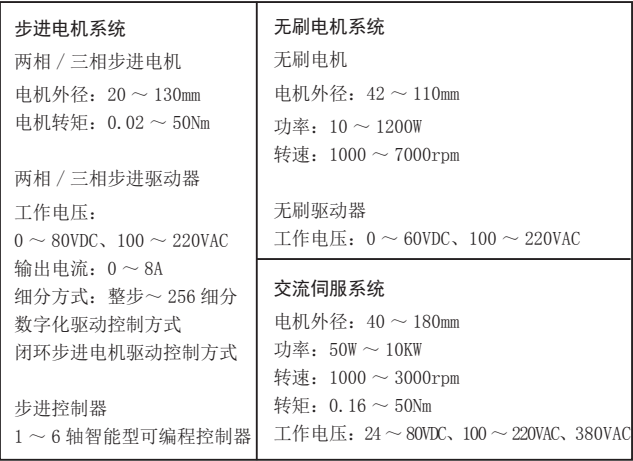

運動控制：

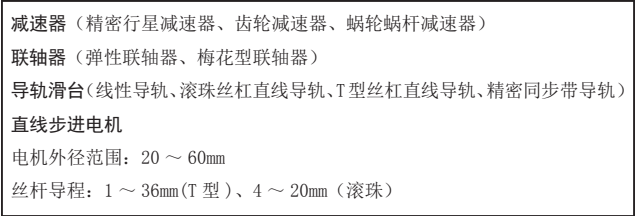

機械傳動：

開關電源：
