此用法使用單端模擬信號對電機調速（電平觸發），使用開關量/邏輯電平控制電機轉動方向和啟停。

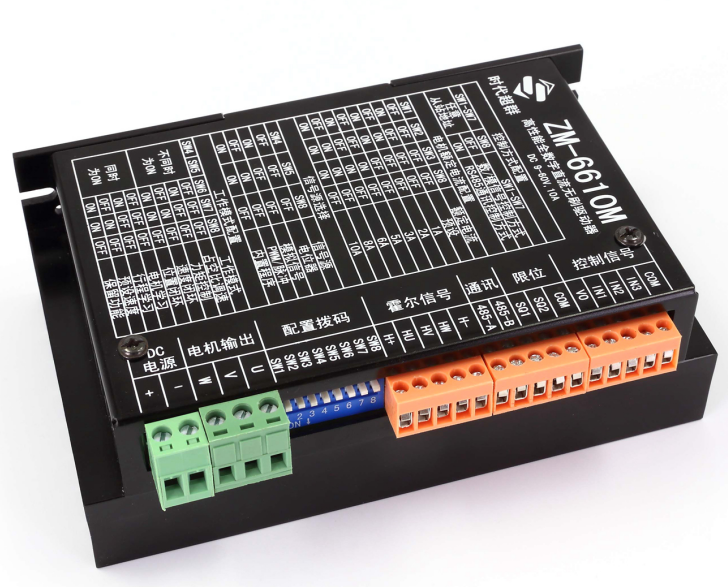

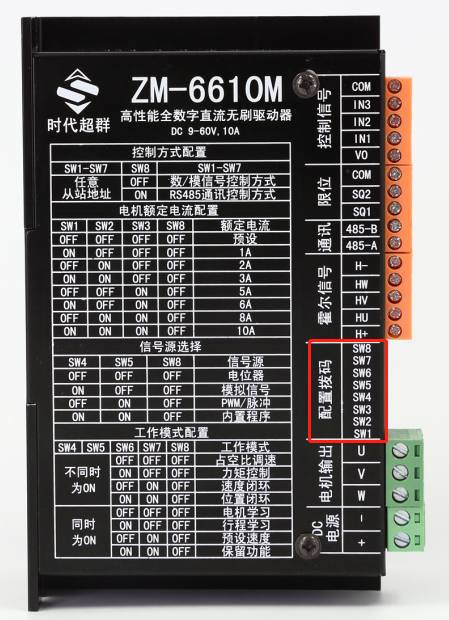

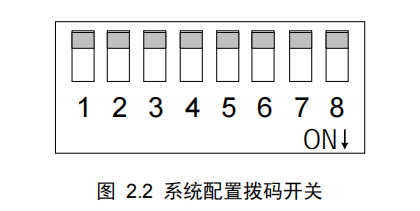

系統配置撥碼開關如 圖 2.2 所示。開關撥到下方為ON，上方為OFF。從左至右依次是 第 1-8 位。
其中第 8 位為控制方式選擇位。當第 8 位為 OFF 時，為電位器/模擬信號控制方式；當 第 8 位為 ON 時，為 RS-485 通訊控制方式。 注意：在使用撥碼開關配置參數時，請斷掉驅動器電源再進行配置，配置好后再上電。 數字/模擬信號控制方式下撥碼開關各位功能定義

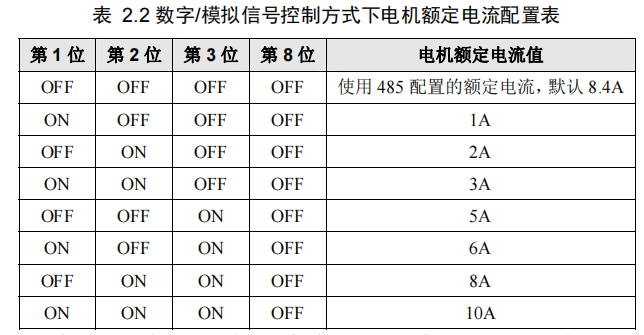

單端模擬信號調速（電平觸發）方式下，驅動器支持占空比調速、閉環調速和力矩控制三種調速方法，各調速方式撥碼的開關配置方法如圖:  第 1-3 位數字/模擬信號控制方式下電機額定電流配置（如何配置額定電流見 表 2.2）；

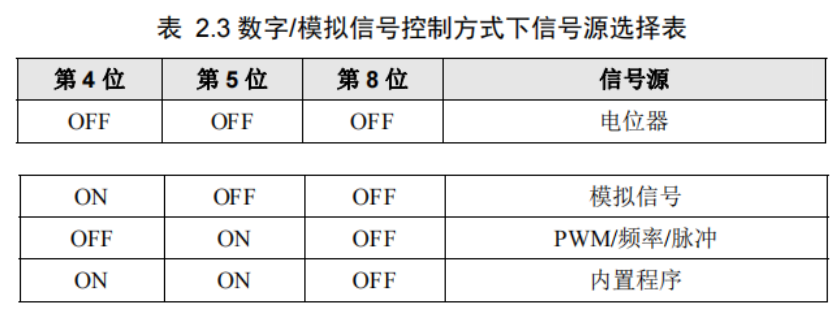

注：電機額定電流的配置應與電機實際額定電流一致，否則可能導致調速不穩定、響應緩慢、燒掉保險絲甚至更嚴重的后果。電機的實際額定電流可通過電機銘牌標示、數據手冊等途徑獲取。 第 4-5 位配置信號源（如何配置信號源見 表 2.3），信號源可選擇為電位器、模擬信號、PWM/頻率/脈沖或內 置程序。我們將信號源配置為模擬信號，即第 4 位撥到ON，第 5 位撥到OFF；

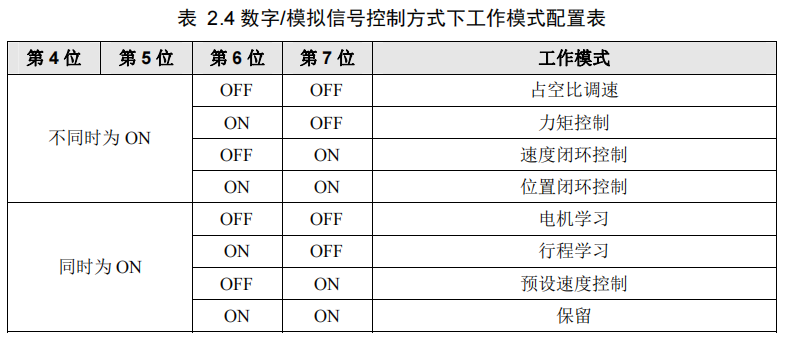

第 6-7 位配置工作模式（如何配置工作模式見 表 2.4），數字/模擬信號控制方式下，當信號源為電位器、模擬信號或 PWM/頻率/脈沖時，工作模式可配置為占空比、力矩、速度閉環和位置閉環控制方式。我們將工作模式配置為位置控制，即第 6-7 位均撥到ON；
第 8 位撥到OFF，我們將控制方式配置為數字/模擬信號控制方式，即第 8 位撥到OFF 單端模擬信號調速的接法如圖4.15

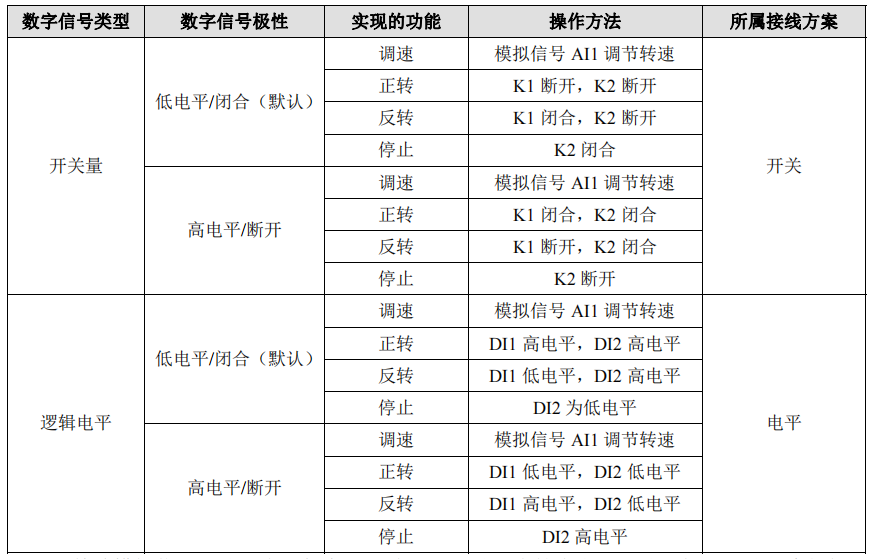

IN1 接模擬信號AI1，用于電機調速。當使用開關量控制電機正反轉和啟停時，開關K1 接IN2 與COM間，控制電機方向，開關K2 接IN3 與COM間，控制電機啟停；當使用邏輯電平控制電機正反轉和啟停時，IN2 接邏輯電平DI1，控制電機方向，IN3 接邏輯電平DI2，控制電機啟停。COM接信號地，VO為故障輸出。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。 通過配置數字信號不同的類型和極性（如何配置數字信號類型和極性見系統參數配置寄存器 0x0081 和 0x0085），我們可以通過對模擬信號、開關量和邏輯電平的不同的操作方法來實現電機的啟停和正反轉控制，控制邏輯如表所示: 單端模擬信號調速（電平觸發）的控制邏輯

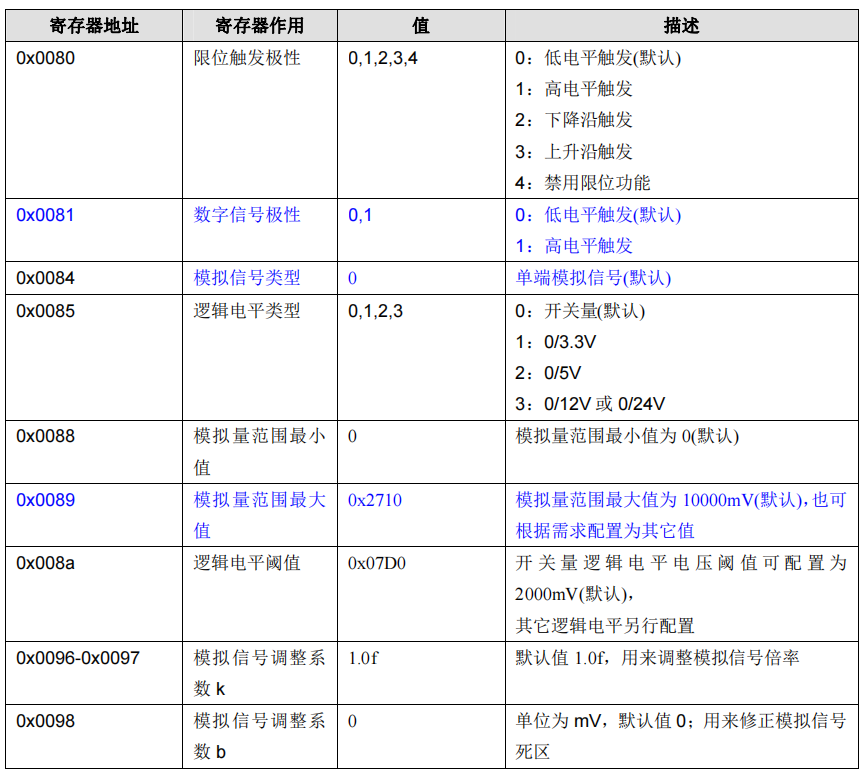

單端模擬信號調速方式下，相關寄存器的參考配置如 表 4.16 所示。
|
