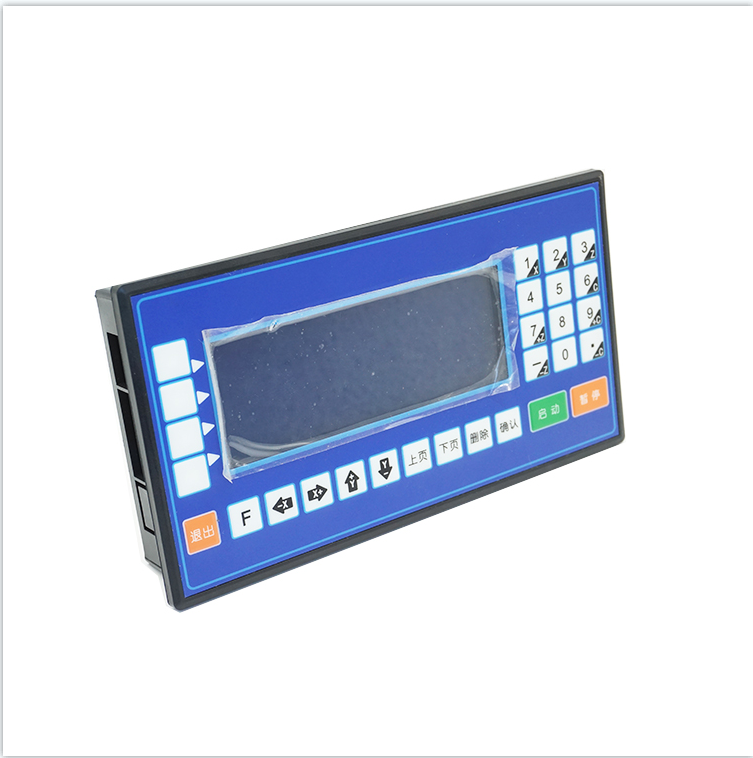

CM35D實物如上圖產品介紹：

概述：

本公司****研制的運動控制器采用高性能 32 位 CPU，驅動裝置采用細分步進電機或者伺服電機，配

備液晶顯示器，全封閉觸摸操作鍵盤，系統具有高可靠性，高精度，噪音小，操作簡單等特點

主要功能：

自動：自動運行、空運行、單步運行

手動：電機正反轉、回程序零、回機械零、輸出控制

程序：程序的編輯、讀入、刪除、保存

參數：系統參數、系統自檢、IO 設置、用戶及廠商密碼管理等

外部手動：控制電機正反轉、啟動、暫停、報警、急停等

指令豐富：25 條控制指令

USB：可以直接用 USB 線對系統進行供電，方便開機畫面及程序的傳輸，學習與操作

隔離 IO 口：帶有與系統隔離的輸入輸出口，輸出口能力****可到 1A

背面直接出端子接口：減少轉接板，背面端子可以直接接線，清晰方便并且節省成本

系統組成：

 高性能、高速度 32 位

 液晶顯示器（分辨率：192×64）

 專用運動控制芯片（差分信號輸出為：脈沖+方向）

 輸入/輸出（18 路光電隔離 24V 輸入，8 路光電隔離 24V 輸出，單通道額定 500mA）

 ****程序行 480 行

 觸點按鍵陣列（28 鍵）

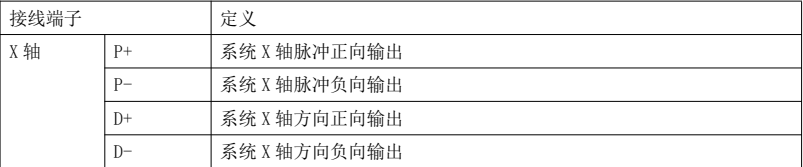

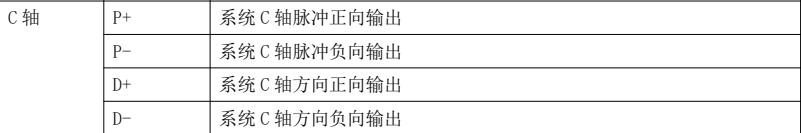

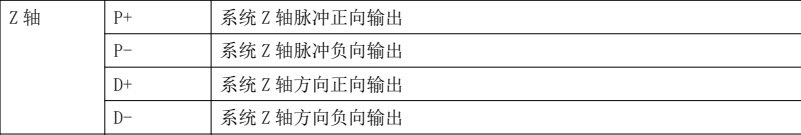

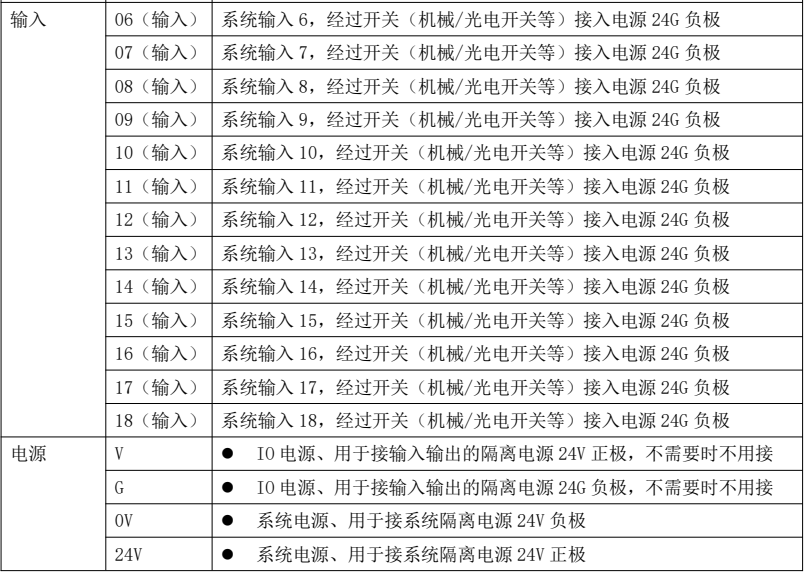

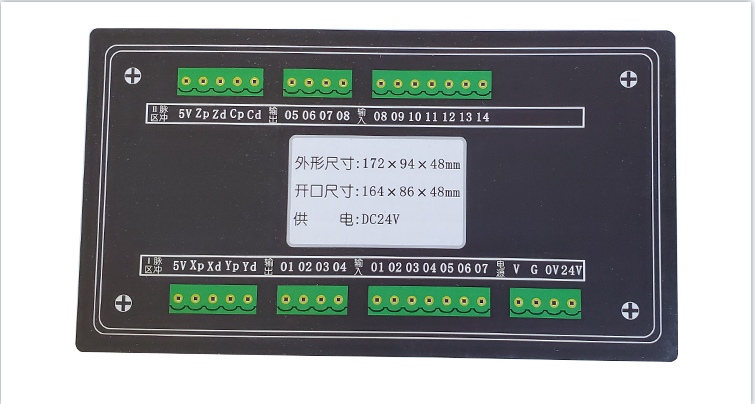

接口定義：

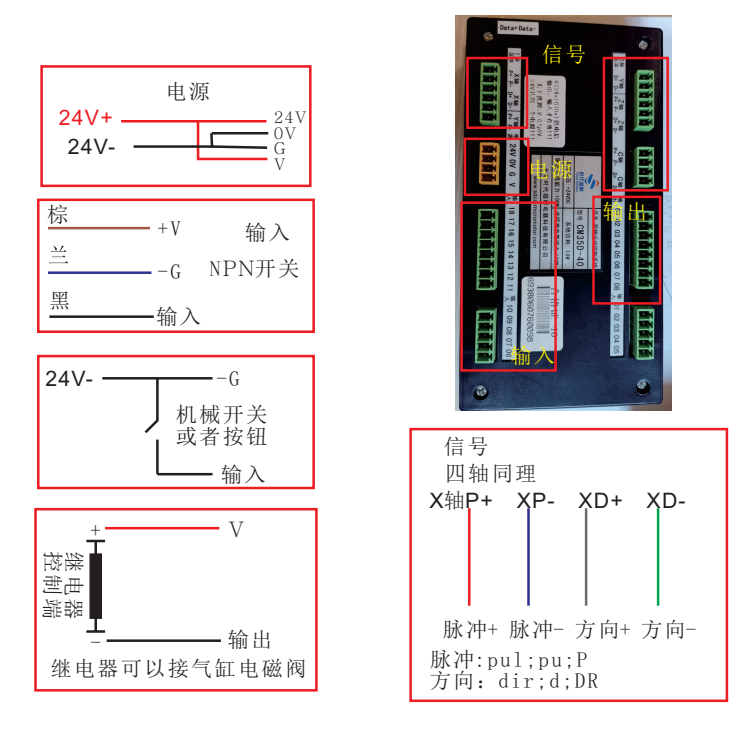

接線圖：

計算電子尺寸比：

電子齒輪分子，分母的確定方法：

分子：電機單向轉動一周所需要的脈沖數

分母：電機單向轉動一周所移動的距離（以微米為單位）

例 1：絲杠傳動：步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 個脈沖，絲杠導程為

6mm，減速比為 1:1，即 1.0

分子：5000 → 5

分母：6×1000×1.0 → 6

即：分子為 5，分母為 6

控制器尺寸圖：

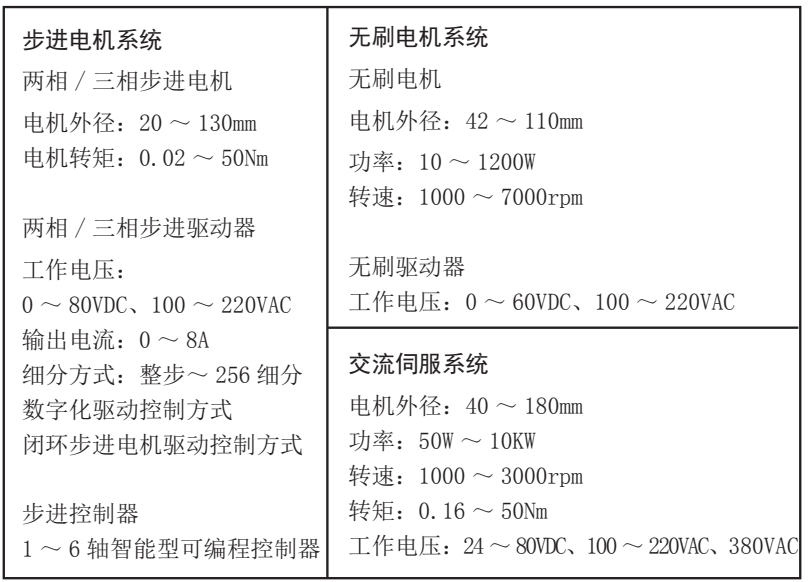

 運動控制：

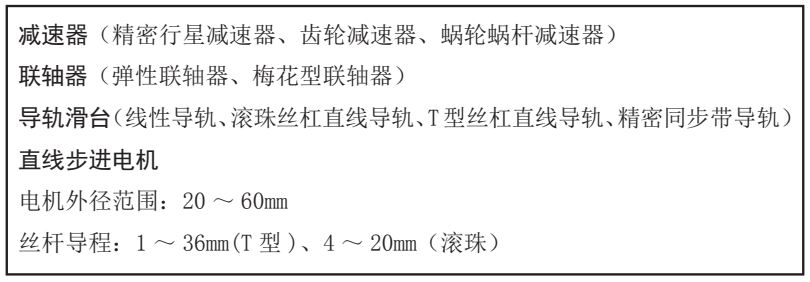

機械傳動：
