產品特點：

1：高集成度高可靠性

2：接口采用高速光耦隔離

3：****輸出電流 3A

4：****輸入電壓：DC 40V( 峰值 )

5：短路、過流、過熱保護功能

6：內部每秒 0-10K 脈沖，實現簡單控制

主要功能：

1：整步、二、四、八、十六、三十二細分可調

2：輸出電流連續可調

3：短路、過流、過熱保護功能自動保護

4：自動半流鎖定，減少待機發熱

5：支持脫機、使能、鎖定等功能

                                                    接線方式：

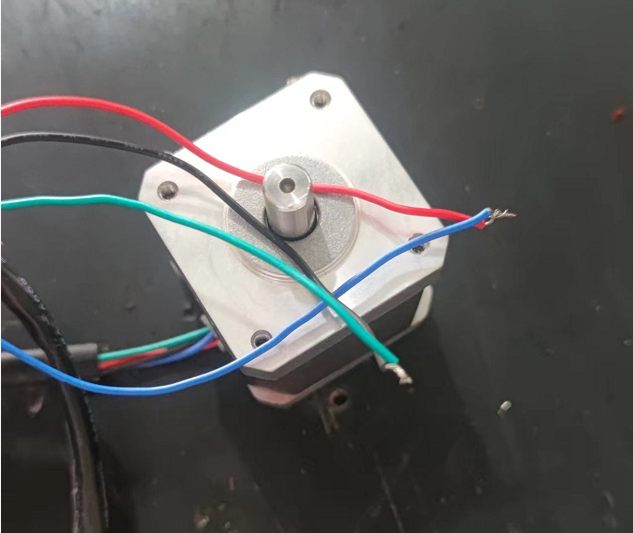

步進電機出線方式：分別四根不同顏色的線纜       最為簡單分別相線A+A-為一組，嘗試兩根線不通電的情況下，串聯在一起去擰咱們電機的軸，如有阻力的情況下便為一組，相同B+B-也是如上文一樣嘗試串線         詳細圖如下：

                                            驅動器接線方式：

驅動器引出四根不同顏色的相線分別為：PUL+PUL-  DIR+DIR-  這四個字母分別代表著，脈沖正極/脈沖負極/方向正極/方向負極，接到控制器后段子的對應字母上，另外兩種接法，分別是共陽接法，共陰接法

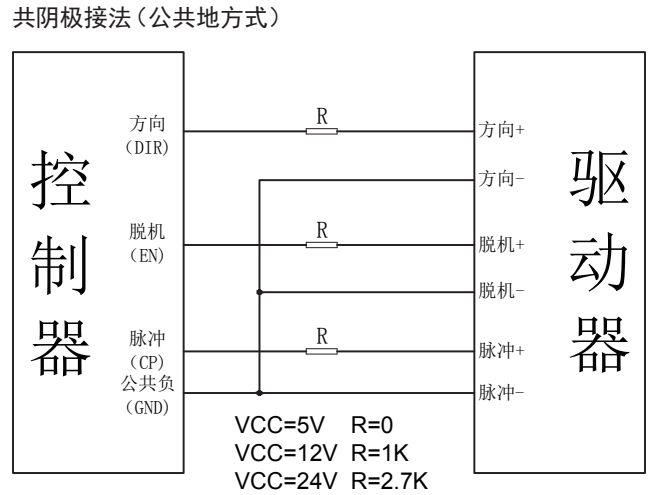

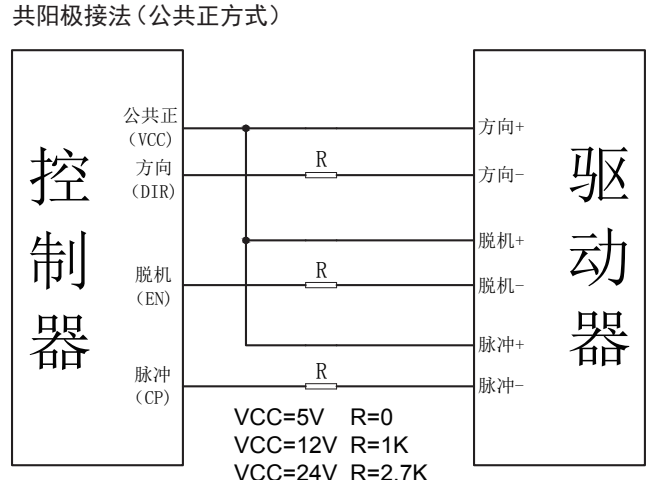

共陽接法：PUL+跟DIR+接到5v共陽上 PUL-跟DIR-接到控制器，脈沖-跟方向-上   相同共陰極接法也是如此只是PUL跟DIR變為負極接到對應的控制器上，如下圖：

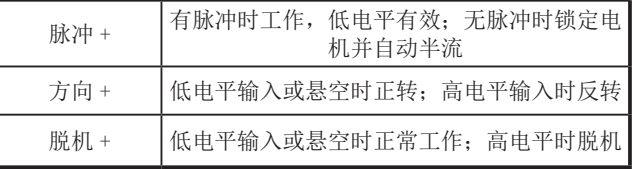

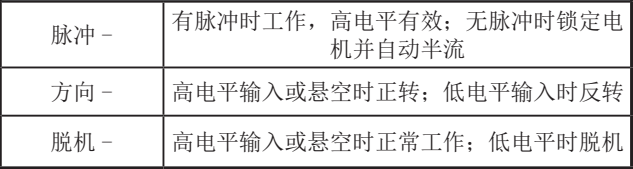

控制方式：

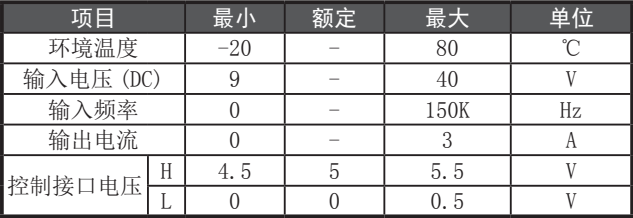

驅動器工作條件：
