源型漏型的區分

當電流從參考端流入即使源型輸入，流出則是漏型

不同廠家的參考端是不同的,這里以三菱和西門子的舉例。

一、 三菱PLC

1. 漏型

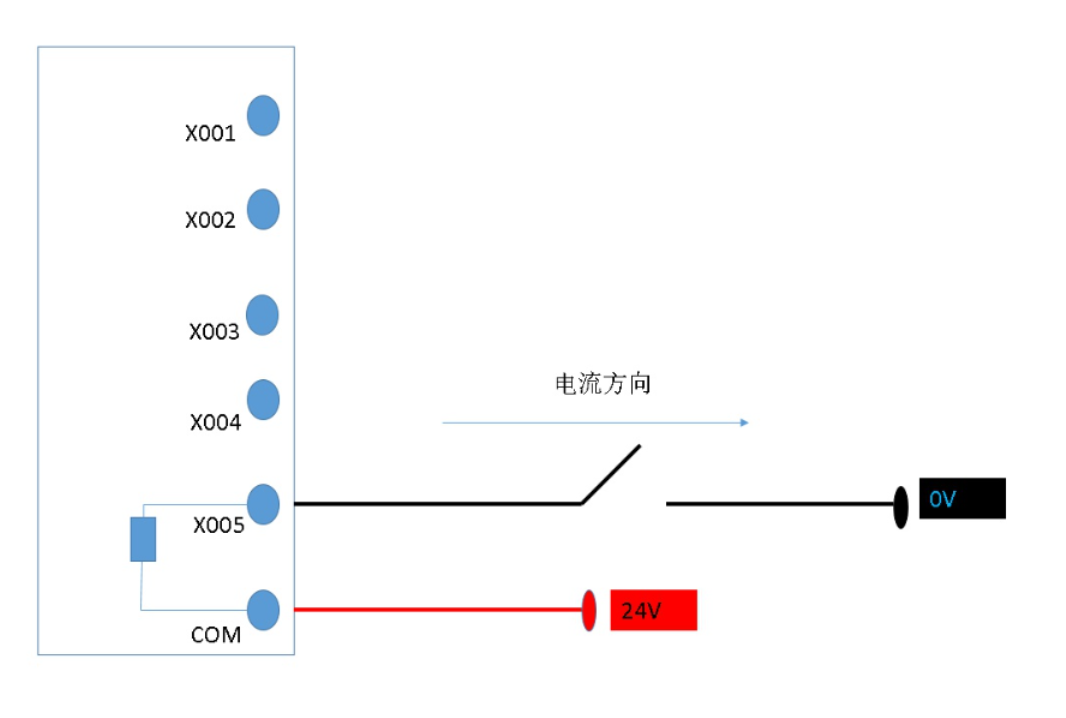

區分方法：三菱PLC的源型漏型要看輸入端X，如果0V接的是X端，表示電流會從X端出來，就是漏型（表示電流通過X端向外漏）。

2. 源性

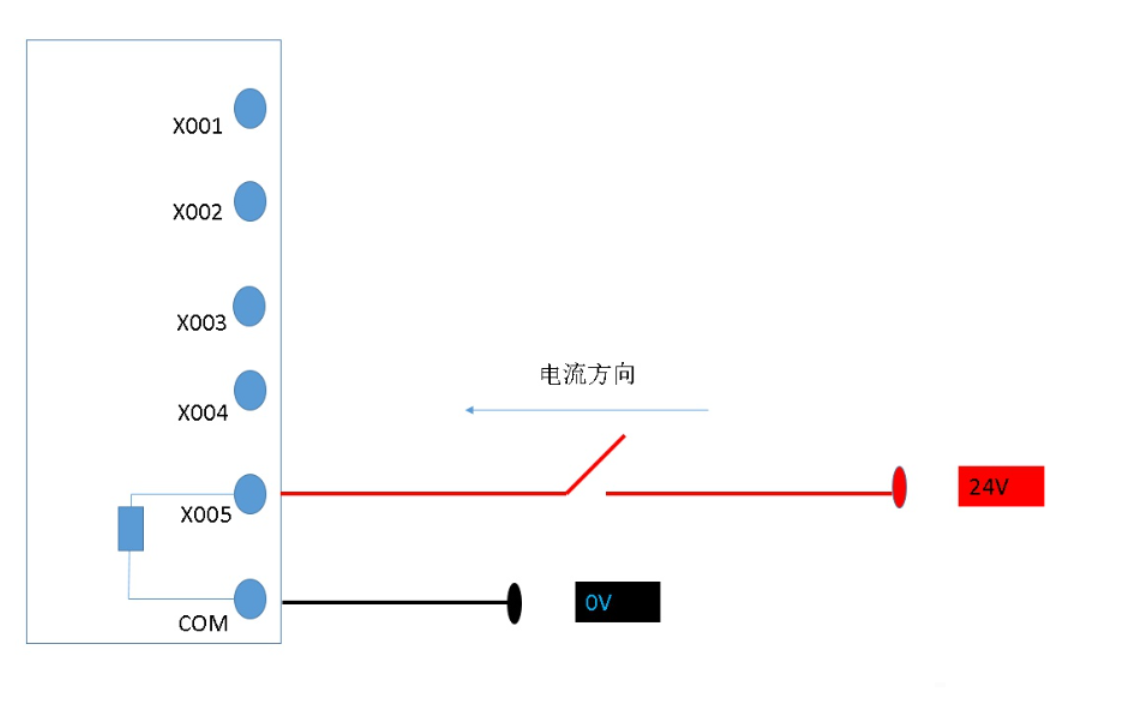

區分方法：三菱PLC的源型漏型要看輸入端X，如果24V接的是X端，表示電流會從X端進去，就是源型（表示X端是電流的源頭）。

二、 西門子PLC

西門子源型漏型和三菱的正好相反

1. 漏型

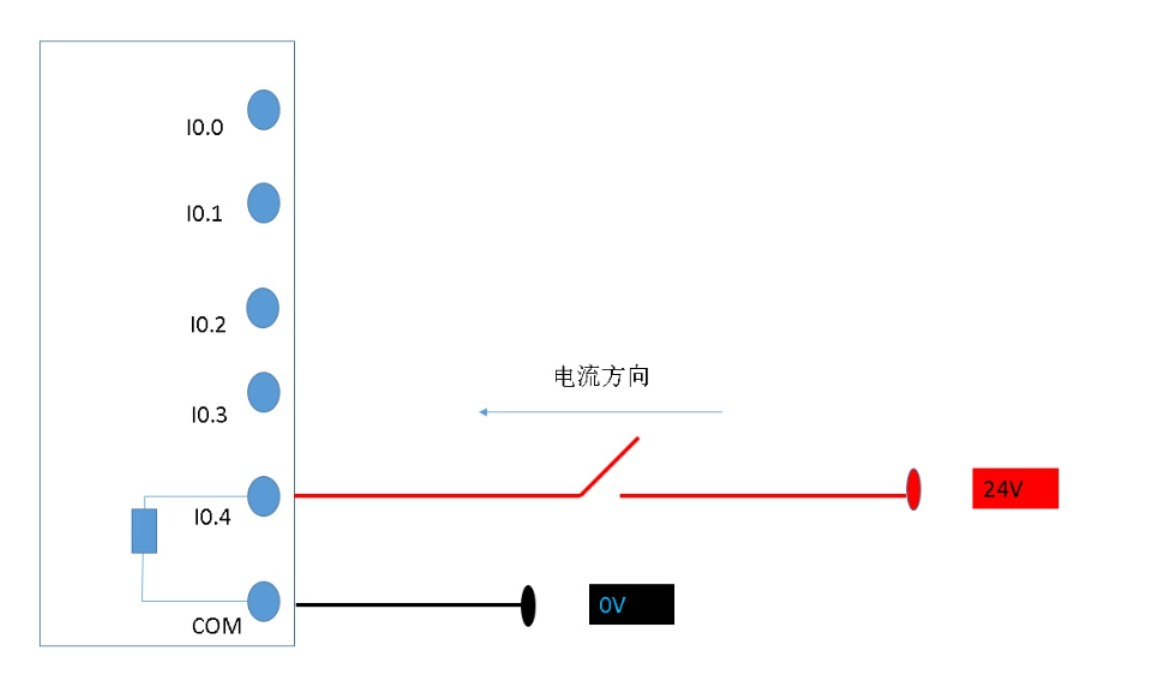

區分方法：西門子PLC的源型漏型要看公共端COM，如果0V接的是COM端，表示電流會從COM端出來，就是漏型（表示電流通過COM端向外漏）。

2. 源性

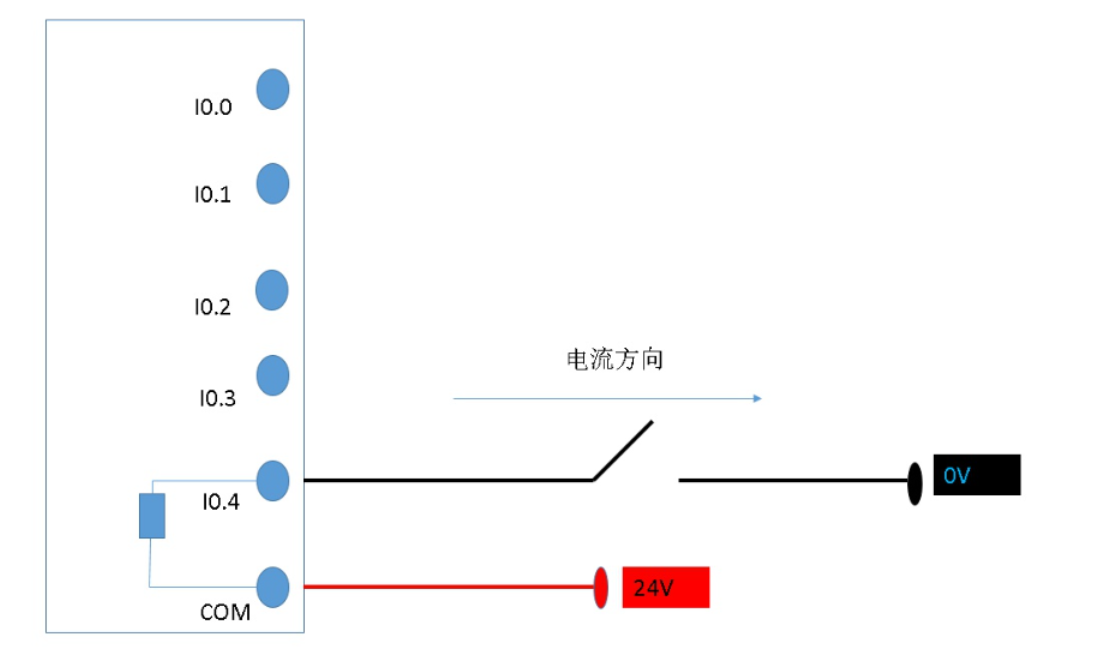

區分方法：西門子PLC的源型漏型要看公共端COM，如果24V接的是COM端，表示電流會從COM端進去，就是源型（表示COM端是電流的源頭）。

1、源型：電流從參考端進去，是電流的源頭，所以參考端接的是正極，就是源型
2、漏型：電流從參考端出來，是電流流出的通道，所以當參考端接負極時，是漏型
3、西門子PLC的參考端是COM端
4、三菱PLC的參考端是輸入端X
