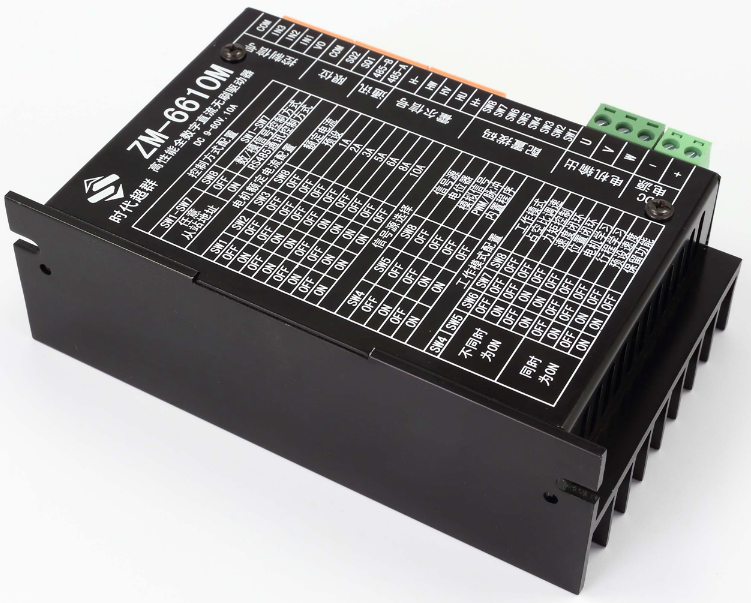

此用法通過外部PWM信號調節電機轉速，通過開關量/邏輯電平控制電機方向和緊急停止。  PWM調速方式下，驅動器支持占空比調速、閉環調速和力矩控制三種調速方式，各調速方式撥碼開關的配置方法如圖 4.36 所示:

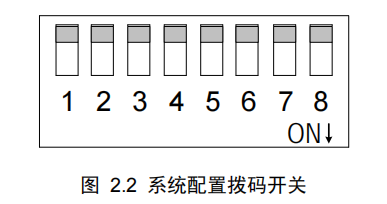

系統配置撥碼開關如 圖 2.2 所示。開關撥到下方為ON，上方為OFF。從左至右依次是第 1-8 位。
其中第 8 位為控制方式選擇位。當?shù)?/span> 8 位為 OFF 時，為電位器/模擬信號控制方式；當?shù)?/span> 8 位為 ON 時，為 RS-485 通訊控制方式。 注意：在使用撥碼開關配置參數時，請斷掉驅動器電源再進行配置，配置好后再上電。

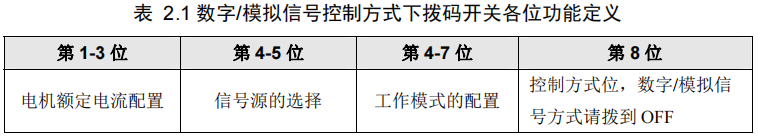

數字/模擬信號控制方式下?lián)艽a開關各位功能定義如 表 2.1 所示。

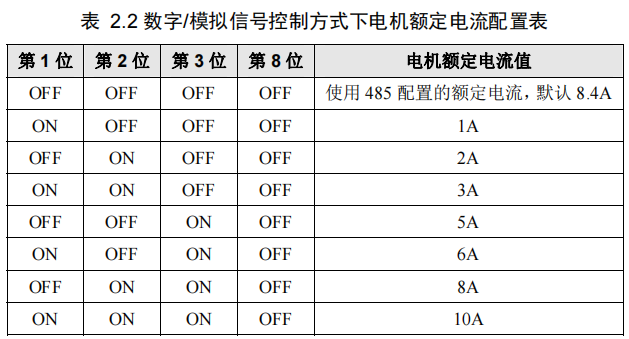

第 1-3 位配置電機額定電流（如何配置電機的額定電流見 表 2.2）

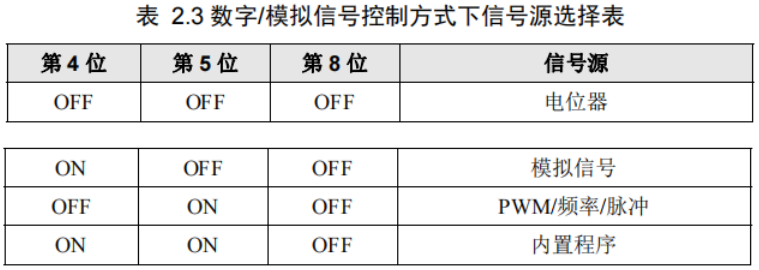

注：電機額定電流的配置應與電機實際額定電流一致，否則可能導致調速不穩定、響應緩慢、燒掉保險絲甚至更嚴重的后果。電機的實際額定電流可通過電機銘牌標示、數據手冊等途徑獲取。 第 4-5 位配置信號源（如何配置信號源見 表 2.3）

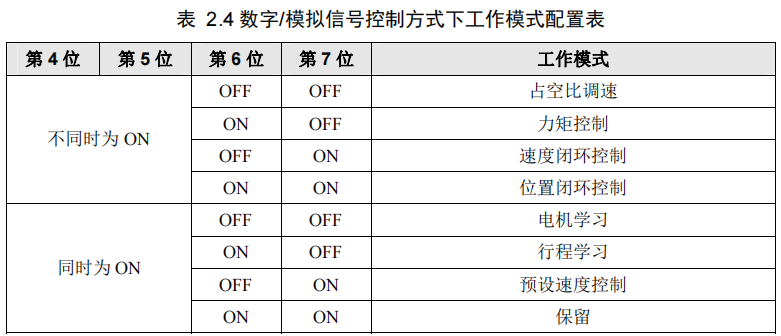

數字/模擬信號控制方式下，信號源可選擇為電位器、模擬信號、PWM/頻率/脈沖或內置程序。我們將信號源配置為PWM信號，即第 4 位撥到OFF，第 5 位撥到ON； 第 6-7 位配置工作模式（如何配置工作模式見 表 2.4）

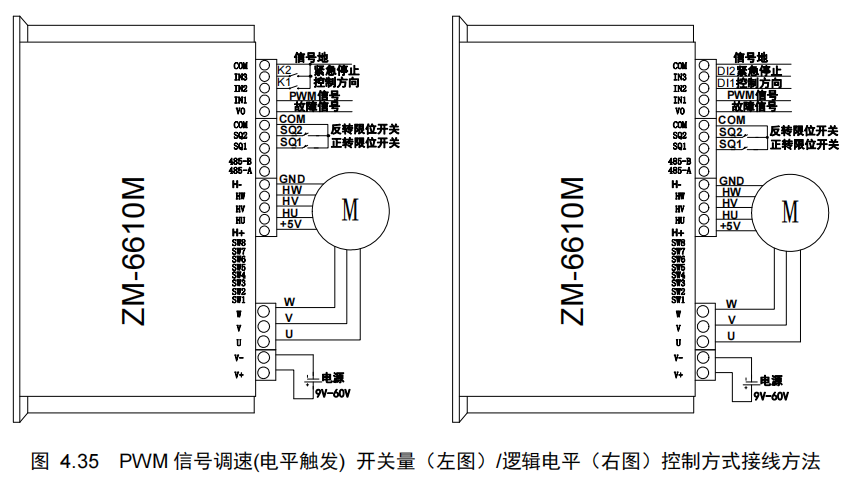

數字/模擬信號控制方式下，當信號源為電位器、模擬信號或 PWM/頻率/脈沖時，工作模式可配置為占空比、力矩、速度閉環和位置閉環控制方式。 第 8 位配置控制方式，我們將控制方式配置為數字/模擬信號控制方式，即第 8 位撥到OFF。 PWM信號調速（電平觸發）的接法如圖所示:

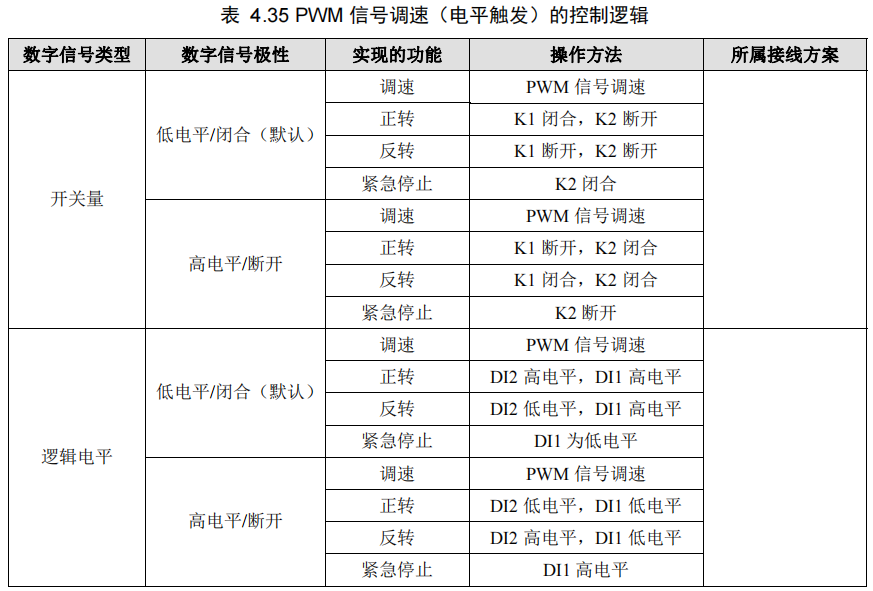

N1 接PWM輸入信號，用于調節電機轉速。電機轉速隨占空比增大而增大，當占空比為 ****時，電機轉速將達****。當使用開關量控制電機方向和緊急停止時，開關K1 接IN2 與COM間，控制電機轉動方向；開關K2 接IN3 與COM間，控制電機緊急停止。當使用邏輯電平控制電機方向和緊急停止時，IN2 接邏輯電平DI1，用于控制電機轉動方向；IN3 接邏輯電平DI2，控制電機緊急停止。COM接信號地，VO為故障輸出。限位開關SQ1 和SQ2 分別對正轉和反轉進行限位。 通過配置數字信號不同的類型和極性（如何配置數字信號類型和極性見系統參數配置寄存器 0x0081 和 0x0085），我們可以通過對PWM信號、開關量和邏輯電平的不同的操作方法來實現對電機的啟停和正反轉控制，控制邏輯如表 4.35 所示:

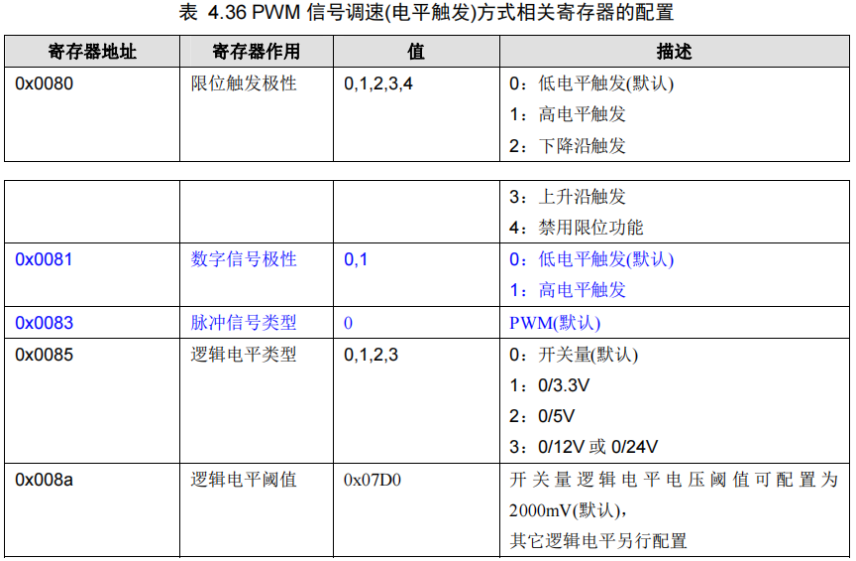

PWM信號調速(電平觸發)方式下，相關寄存器的參考配置如 表 4.36 所示。
|
