有的時候我們要監控和更改PLC設備的程序，不方便連接PLC或者沒有通訊線的時候，可以選擇通過觸摸屏的穿透功能來實現。 穿透通訊功能包含以下兩種模式: 以太網 在使用 [以太網] 穿透通訊功能前，要先安裝虛擬串行端口驅動程序，安裝完成后亦可更改虛擬串行端口號。 在安裝完成虛擬串行端口驅動程序后，只需依照下面步驟即可使用網絡穿透通訊功能。

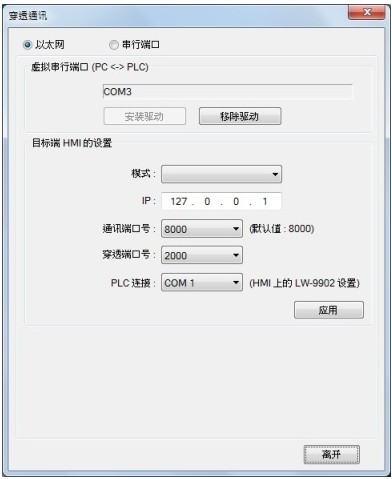

1. 設置連接設備的 HMI IP 地址。 2. 指定 HMI 通訊端口號，亦可于 [系統參數設置 \
HMI 屬性] 調整。 3. 指定穿透埠號，亦可于 [系統參數設置 \ HMI

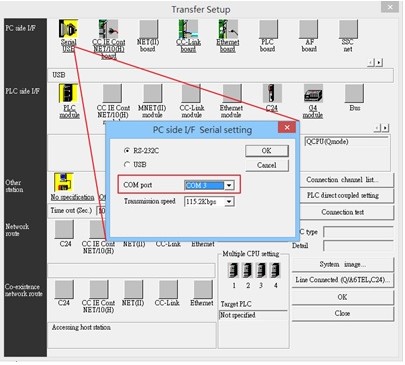

屬性] 調整。 4. 指定 HMI 連接設備的串行端口號。 5. 完成所有設置后需按下 [應用] 按鈕，所有屬性才會生效。 6. 在執行 PC 上的應用程序時，所使用的串行端口號需指向虛擬串行端口號。以 Mitsubishi
的應用程序為例，若此時的虛擬串行端口為 COM 3，則在 [PC side I/F Serial setting] 窗口中的 [COM port] 需選擇
COM 3。
7. 完成上述各項設置后，用戶在執行 PC 上的應用程序時，HMI

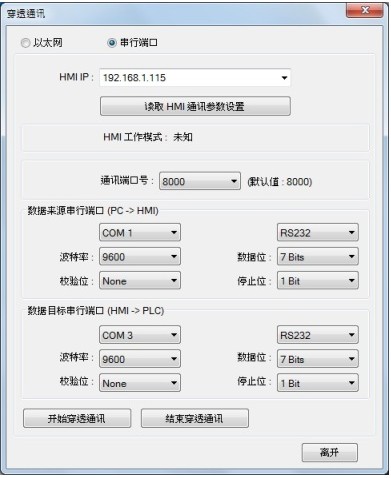

會自動切換為穿透通訊模式，此時可以將應用程序視為直接使用虛擬串行端口控制設備。在關閉應用程序時，HMI 也會自動關閉穿透通訊模式。 串行端口 在使用 [串行端口] 穿透通訊功能前，需先正確設置 [數據來源串行端口] 與 [數據目標串行端口] 這兩個串口的屬性。 點選以下各區塊查看詳細說明。
另外，亦可透過相關的系統寄存器來啟用串行端口穿透通訊。 LW-9901 (16bit) : 穿透通訊數據來源串行端口 (1~3 : COM 1~COM 3) LW-9902 (16bit) : 穿透通訊數據目標串行端口 (1~3 : COM 1~COM 3) LW-9903 (16bit) : 穿透通訊控制 (0 : 正常, 1 : 暫停, 2 : 執行穿透功能時, 停止 HMI
與設備間的通訊) 當 LW-9901 與 LW-9902 中的數據符合下列條件時，HMI
將自動啟動穿透通訊功能。 - LW-9901 與 LW-9902 中的數據需為 1 ~ 3 (1 ~ 3 分別表示 COM 1 ~ COM 3)。 - LW-9901 與 LW-9902 中的數據不可相同。 如有需要更改各串行端口的通訊參數，只需更改各參數相對應的系統寄存器中的數據，并對 LB-9030 ~ LB-9032 設 ON
即可。 注意: ■ 若要關閉 HMI
的串行端口穿透通訊功能，只需將 LW-9901 與 LW-9902 中的數據更改為 0。 ■ 因串行端口通訊速度受限，可設置
LW-9903 為 2 來暫停 HMI 與設備間的通訊，以達到加快上傳/下載設備程序的速度。
|
