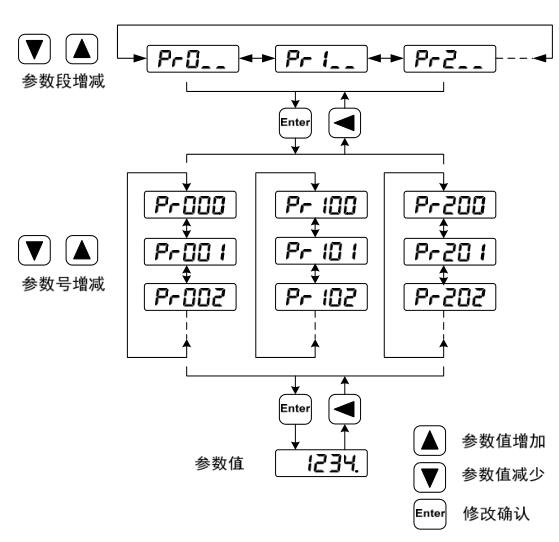

參數設置 參數采用參數段+參數號表示,百位數是段號,十位和個位是參數號。例如 參數 Pr105,段號是“1”,參數號是“05”,數碼管顯示為“Pr105”。 在主菜單下選擇參數設置“Pr- ”,按 Enter 鍵進入?yún)?shù)設置方式。首先用 ▲、▼鍵選擇參數段,選中后,按 Enter 鍵,進入該段參數號選擇。其次再用▲、 ▼鍵選擇參數號,選中后,按 Enter 鍵顯示參數值。 用▲、▼鍵可以修改參數值,按▲或▼鍵一次,參數增加或減少 1,按下并 保持▲或▼鍵,參數能連續增加或減少。用 S 鍵可以改變當前被修改的參數位 (個位、十位、百位、千位或萬位),當某參數位處于被修改的模式時,該參數 位對應的數碼管小數點被點亮,參數值被修改時,數碼管小數點閃爍,按 Enter 鍵確定修改數值有效,此時數碼管小數點常亮不閃爍,修改后的數值將立刻反映 到控制中(部分參數需要保存后重新上電才能起作用)。 此后還可以繼續修改參數,修改完畢按◄鍵退回到參數號選擇狀態。如果對 正在修改的數值不滿意,不要按 Enter 鍵確定,可按◄鍵取消,參數恢復原值。 修改后的參數并未保存到 EEPROM 中,若需要****保存,請使用參數管理中 的參數寫入操作。

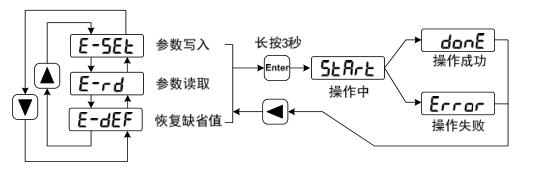

參數管理 參數管理主要處理參數表與 EEPROM 之間操作,在主菜單下選擇參數管理 “EE- ”,按 Enter 鍵進入?yún)?shù)管理方式。 選擇操作模式,共有 3 種模式,用▲、▼鍵來選擇。選中操作后按下 Enter 鍵并保持 3 秒以上,激活操作。完畢后再可按◄鍵退回到操作模式選擇狀態。

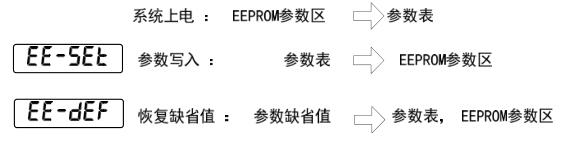

參數寫入 表示將參數表中的參數寫入 EEPROM。用戶修改了參數,僅使參數表中參數 值改變了,下次上電又會恢復成原來的數值。如果想****改變參數值,就需要執 行參數寫入操作,將參數表中參數寫入到 EEPROM 中,以后上電就會使用修改后的參數。 恢復缺省值 表示將所有參數的缺省值(出廠值)讀到參數表中,并寫入到 EEPROM 中, 下次上電將使用缺省參數。當用戶將參數調亂,無法正常工作時,使用這個操作, 可將所有參數恢復成出廠狀態。因為不同的驅動器型號和電機型號對應的參數缺 省值不同,在使用恢復缺省參數時,必須先保證電機代碼(參數 Pr002)的正確性。

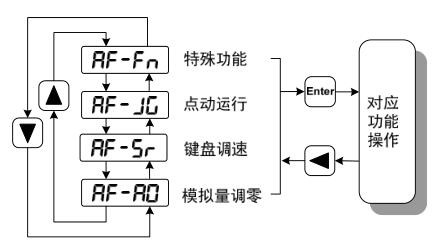

輔助功能 在主菜單下選擇輔助功能“AF- ”,按 Enter 鍵進入輔助功能方式。用▲、 ▼鍵選擇操作模式。選中操作后按 Enter 鍵進入對應功能,完畢后按◄鍵退回到 操作模式選擇狀態。

|
