時鐘運算類指令用于對PLC內部的時鐘數據進行運算和比較，對PLC內置實時時鐘進行時間校準和時鐘數據格式化操縱。共有七條時鐘運算類指令，指令的編號分布在FNC160～FNC169之間。

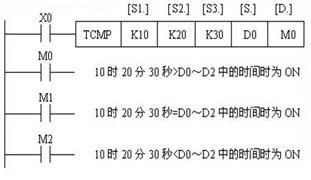

(1) 時鐘數據比較指令TCMP(FNC160) TCMP(P)它的功能是用來比較指定時刻與時鐘數據的大小。如下圖所示，將源操縱數[S1.]、[S2.]、[S3.]中的時間與[S.]起始的3點時間數據比較，根據它們的比較結果決定目標操縱數[D.]中起始的3點單元中取ON或OFF的狀態。該指令只有16位運算，占11個程序步。它的源操縱數可取T、C和D，目標操縱數可以是Y、M和S。
(2) 時鐘數據加法運算指令TADD(FNC162) TADD(P)指令的功能是將兩個源操縱數的內容相加結果送進目標操縱數。源操縱數和目標操縱數均可取T，C和D。TADD為16位運算，占7個程序步。如圖3-87所示，將[S1.]指定的D10～D12和D20～D22中所放的時、分、秒相加，把結果送進[D.]指定的D30～D32中。當運算結果超過24小時時，進位標志位變為ON，將進行加法運算的結果減往24小時后作為結果進行保存。
(3) 時鐘數據讀取指令TRD(FNC166) TRD(P)指令為16位運算，占7個程序步。[D.]可取T，C和D。它的功能是讀出內置的實時時鐘的數據放進由[D.]開始的7個字內。如圖3-87所示，當X1為ON時，將實時時鐘(它們以年、月、日、時、分、秒、星期的順序存放在特殊輔助寄存器D8013～8019之中)傳送到D10～D16之中。
|
