過載（超過檢測負載的****值）
1 1 . . 運行至機械硬體結構限位，或與外界硬體接觸碰撞，導致超過負載
原因分析：

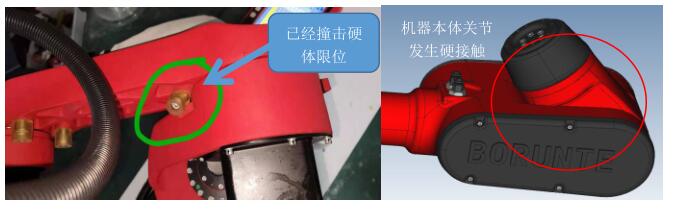

對應報警軸的機械位置，結構與結構發生碰撞或硬接觸，如圖：

解決方式
A. 先通過修改伺服參數，強制輸出抱閘（剎車）控制信號，即使伺服報警，電機抱閘（剎車）可正常開，
從而可以通過手動抬起（較輕的結構）或起吊工具讓機械脫離硬接觸，脫離完成以后，先將修改的伺服參數復原后斷電
重啟即可操作機器人，并確認機器人原點位置是否發生偏離；
注意事項： A.設置參數前，提前用手或起吊工具托扶好準備機器人，一定要確保剎車解開后不會發生位，特別
注意機器人的二、三、四、五、六軸。
B. 在機器人電箱內找到對應軸的抱閘（剎車）線，可以把 BK+/BK-分別接入同組 DC24V 與 0V，這樣電機抱
閘（剎車）線圈直接得電，然后可以通過人手抬起或起吊工具讓機械結構脫離硬接觸，注意事項同方一。

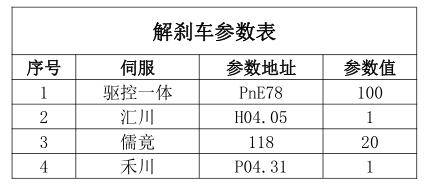

C. 各款伺服解抱閘（剎車）參數

1②. . 機械傳動部位卡頓或阻力增大，導致超過負載
原因分析
A. 傳動部位機械結構變形，傳動部位與其他結構發生摩擦，此現象可以通過測量或眼睛觀察發現;
B. 傳動部位器件損壞，例如減速機/軸承損壞等;
解決方式
A. 判斷傳動部位是否變形，可優先脫離電機，電機空載轉動時，是否會發生過載，如果未發生，需要對機械
結構進行檢測，必要時進行更換，如果仍然 會報警，請參照問題點③的解決方式判斷并排查問題；
B. 判斷傳動器件是否損壞，可優先脫離電機，然后通過外力推動機械結構，檢查機械結果轉動或滑動是否順
暢，明顯不順暢或間歇性不順暢，則表明傳動器件損壞，需要更換新器件。
注意事項：機構與電機脫離時，要注意防止關節位置轉動導致機器傾倒，需要提前做好防護措施后再拆電機。
③. . 電機抱閘（剎車）未正常打開，導致超過負載
原因分析
A. 電機抱閘（剎車）線圈損壞；
B. 電機抱閘（剎車）線圈未得電，抱閘（剎車）線路斷線或接口處接觸不良；
解決方式

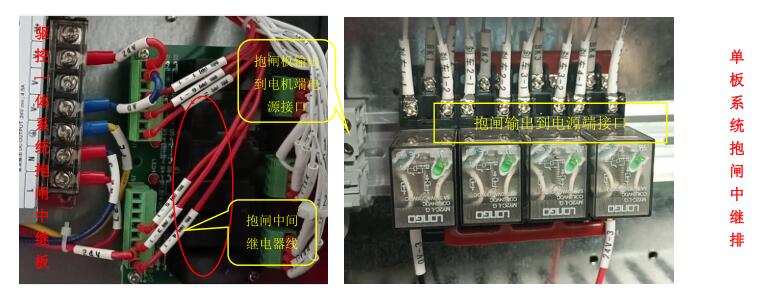

A. 先確認抱閘（剎車）中間繼電器線圈得電后正常工作（機器人驅控一體系統，線圈端 1 到 6 軸標識分別為
DO1,DO2,DO3,DO4,DO5,DO6,單板系統分別為 BK1,BK2,BK3,BK4,BK5,BK6），常開觸點是否能夠正常閉合或者測
量抱閘（剎車）板輸出端是否有 DC24V 電源輸出(分別測量剎車 1-1/1-2，剎車 2-1/2-2，剎車 3-1/3-2，剎車
4-1/4-2，剎車 5-1/5-2，剎車 6-1/6-2 之間電壓是否有 DC24V)；

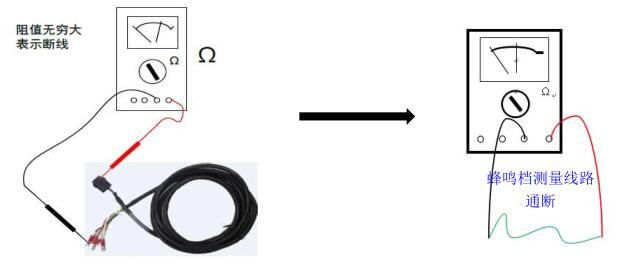

B. 測量剎車線路，用指針萬用表時，將萬用表檔位調至電阻檔，分別測試 24V/0V 線路阻值為無窮大（無法具
體獲取阻值），或者用數字量萬用表時，將萬用表檔位調至蜂鳴檔，直接測量線路是否斷路（測量時蜂鳴器發
出聲音表示線路良好，無聲音表示線路斷路），如果測量兩根線均良好，在伺服武警報時，再次測量兩線之間
的電壓是否為 DC24V 左右，具體測量方式如下圖。

C.確認線路無異常，測量兩線之間的電壓為 24V 時，脫開電機與機構連接處，這時單獨讓電機空載運行，如
果仍然出現過載現象，說明電機抱閘（剎車）故障，需要更換新電機。
④. . 驅動器控制口，抱閘（剎車）控制信號未輸出，抱閘（剎車）中間繼電器線圈不得電，導致過負載；
原因分析
A. 抱閘（剎車）控制信號線焊腳虛接；
B. 伺服驅動器（模塊）抱閘（剎車）輸出信號點損壞，導致信號無法輸出；
C. 伺服參數未書寫抱閘（剎車）信號腳位定義。
解決方式
A. 可以通過與相鄰軸或同功率軸互換控制線(主板與驅動器之間的信號線)，伺服重新上使能后，抱閘可正常
打開，則需要更換控制線即可解決；
B. 可以通過與相鄰軸或同功率軸互換抱閘信號控制線，伺服重新上使能后，如果更換后可以正常打開抱閘，
說明抱閘控制信號無輸出，需要更換伺服驅動器或伺服模塊解決；
C. 參數未書寫抱閘定義，導致抱閘控制信號不能輸出，需要重新檢查參數，重新設定參數值即可解決。
蜂鳴檔測量線路
通斷
伯朗特機器人股份有限公司
4
⑤. . 伺服參數設置不合理，導致過負載
原因分析
A. 伺服參數驅動器功率參數設置不合理；
B. 伺服驅動器參數剛性、慣量或增益設置過小或過大；
解決方式
A. 根據伺服電機銘牌的功率數值合理設置驅動器的功率參數；
B. 根據實際測試時，伺服運行狀態的平穩性合理設置剛性及慣量值，可參考附近軸或同功率伺服軸的參數，
或者結合伺服手冊調試即可。
⑥ ．W UVW 線路斷線、接觸不良或相序錯誤，導致過負載
原因分析
電機與驅動器之間的電纜線，UVW 線路接觸不良、斷線或 UVW 相序錯誤；
解決方式

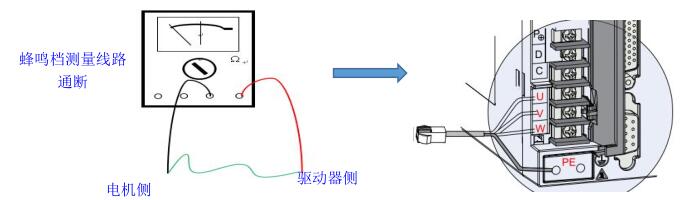

A. 萬用表測量 UVW 動力線是否有斷線的情況

B. 確認 UVW 相序是否正確，可參照附近軸或伺服說明手冊的定義來判定是否存在相序錯誤，如果錯誤改為正確順序即可。
相關伺服的報警代碼：
驅控一體：Err10005/Err11005/Err12005/Err13005/Err14005/Err15005
匯川：Err610/Err620/Err630
禾川：Err046/Err047
儒竟：Err805
松下：Err016
富士：OL1/OL2
