CM32控制器如何繼電器控制交流接觸器接線詳解-LHC

在工作中，經常用到小電流電壓控制大電流電壓，直流電控制交流電，比如直流24V的繼電器加交流接觸器控制380V的三項異步電機，下面舉例我公司CM40L系列控制器的控制接線操作。

配件：1  CM32控制器

2  DC24-4P  中間繼電器

3  S-100-24MW 開關電源

4   SJ1210德力西交流接觸器 (控制電壓AC 220V)

上面箭頭所指的是接觸器的控制線圈接線點接繼電器的輸出

紅線是直流24V正極，黑線是直流24V負極 白線是控制器輸出控制繼電器的信號線,繼電器的公共端要接AC 220V電源。

交流接觸器上口輸入口 黃 綠 紅 線是接國家電網的三項電R S T

交流接觸器下口 白 黑 藍 是接三項異步電機的U V W電機線。

這三組線的狀態是開關量常開的，當控制器輸出給繼電器信號，繼電器閉合，繼電器閉合后，交流接觸器閉合，國家電網的電流和電機的電源導通，電機開始轉。

如果需要了解其他控制器的技術內容請聯系我17301218680微信電話同步。

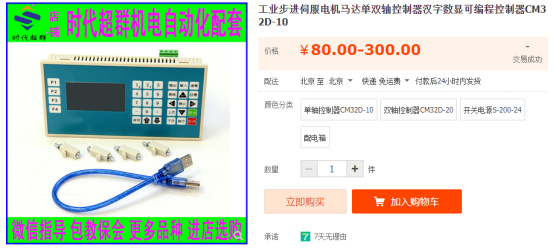

如果需要購買此款控制器和其配套應用的：步進，伺服電機，驅動器，導軌滑臺，減速機，開關電源同步帶，機器人機械臂等等請進入我的淘寶店鋪：
