CM36L控制器的顯示數字和電機旋轉角度調節一至方法簡介(LHC)

在工作中，CM36L控制器的顯示的數字和電機旋轉的角度不一樣，用起來很不方便，如何讓控制器的顯示數字和電機的旋轉角度一至，今天就來簡單的介紹一下：

首先我們要知道，這個顯示和哪些參數有關：

1  和電機的驅動器細分有關，也就是電機轉動一圈所設置的脈沖數。

2  和電機配套的減速機從動輪有關

3 知道這些參數后，根據下列公式算出控制器的分子和分母

電機單向轉動一周所需要的脈沖數 比上 電機和減速機，從動輪的速比 將其化簡為最簡分?jǐn)?shù)，并使分子和分母均為 1-99999 的整數。當有無窮小數時（如：π）， 可將分子、分母同乘以相同數（用計算器多次乘并記住所乘的總值，確定后重新計算以 消除計算誤差），以使分子或分母略掉的小數影響最小。單分子和分母均應為 1-99999 的整數

例 1：旋轉角度

分子  步進電機一轉驅動器細分設為 5000 脈沖，若有減速就再乘上減速比（假設速比5）

分母  電機旋轉一圈的角度（360度）

約分后：分子為 5，分母為72

控制器的分子分母在參數設置中的系統參數中設置哦。設置前要先登錄用戶.

密碼123456

如果需要了解其他控制器的技術內容請聯系我17301218680微信電話同步。

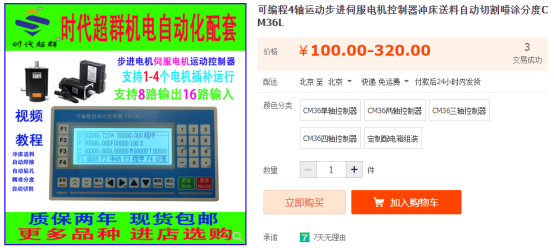

如果需要購買此款控制器和其配套應用的：步進，伺服電機，驅動器，導軌滑臺，減速機，開關電源同步帶，機器人機械臂等等請進入我的淘寶店鋪：時代超群機電自動化配套，或者關注我的抖音dyztiv50eq8p 觀看更多視頻講解。
