在工作中，經常用到小電流電壓控制大電流電壓，直流電控制交流電，比如直流24V的繼電器加交流接觸器控制380V的三項異步電機，下面舉例我公司CM40L系列控制器的控制接線操作。

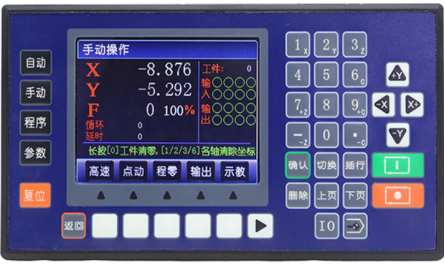

配件：1  CM40控制器

2  DC24-4P  中間繼電器

3  S-100-24MW 開關電源

4   SJ1210德力西交流接觸器 (控制電壓AC 220V)

上面箭頭所指的是接觸器的控制線圈接線點接繼電器的輸出

紅線是直流24V正極，黑線是直流24V負極 白線是控制器輸出控制繼電器的信號線,繼電器的公共端要接AC 220V電源。

交流接觸器上口輸入口 黃 綠 紅 線是接國家電網的三項電R S T

交流接觸器下口 白 黑 藍 是接三項異步電機的U V W電機線。

這三組線的狀態是開關量常開的，當控制器輸出給繼電器信號，繼電器閉合，繼電器閉合后，交流接觸器閉合，國家電網的電流和電機的電源導通，電機開始轉。
