CN2 控制信號端子提供與上位控制器邊接所需要的信號，使用 DB25插座，如圖所示：

當用戶需要需要模擬量控制時，只需外接引腳25，引腳13即可，常用模擬量控制外接電位器可以實現速度或者力矩控制，（這個取決于驅動器使用的工作模式時速度模式還是力矩模式）電壓輸入范圍-10V~+10V

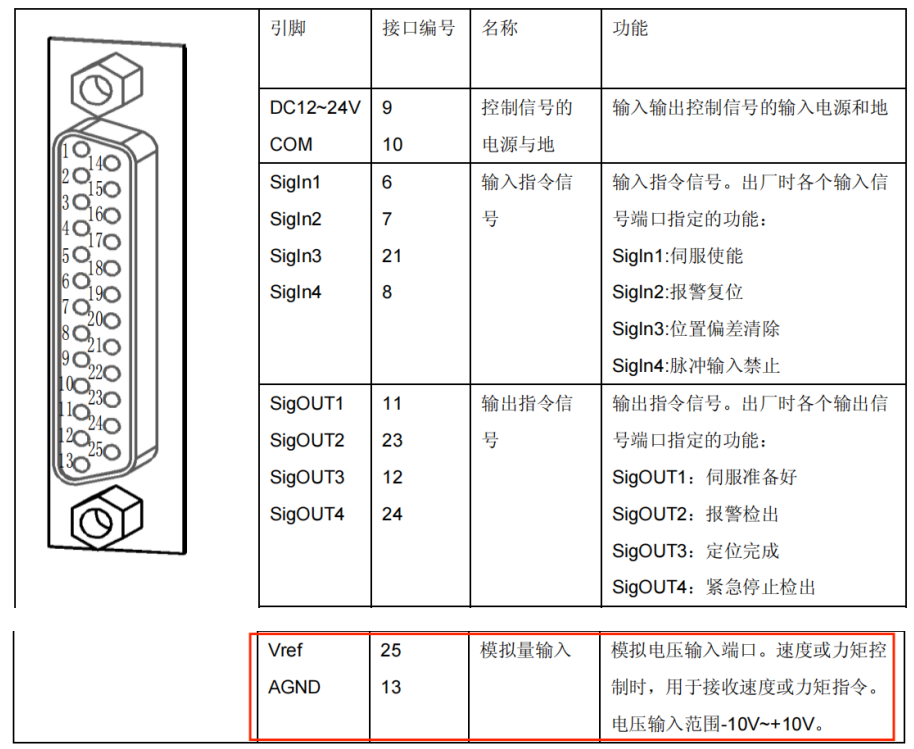

CN2 端口信號定義(標準版)

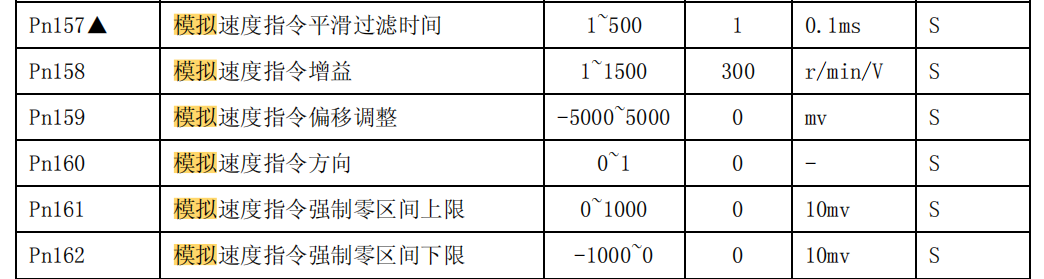

模擬指令相關的參數

速度控制模擬指令如圖：

參數設置可以實現多段速控制

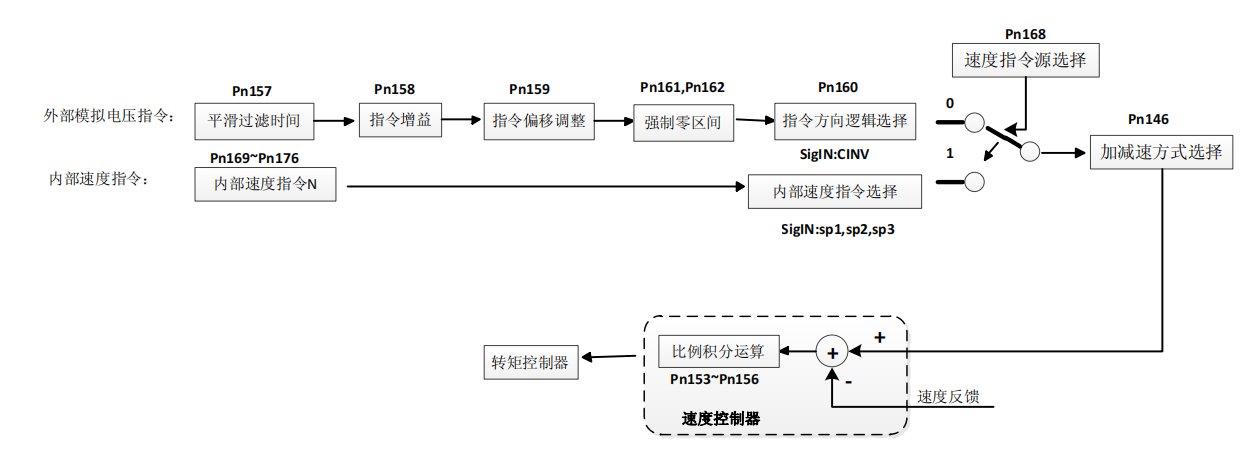

速度控制結構圖

轉矩控制模擬指令如圖：

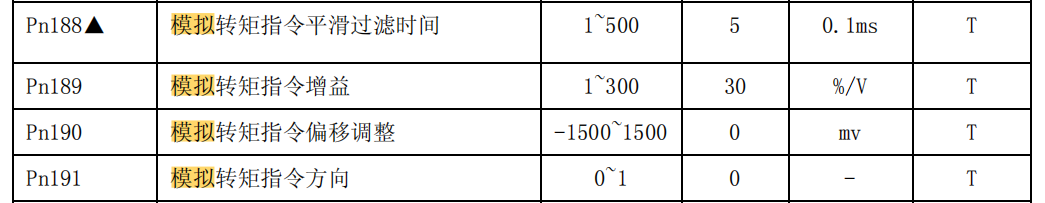

參數設置可以實現內部轉矩控制

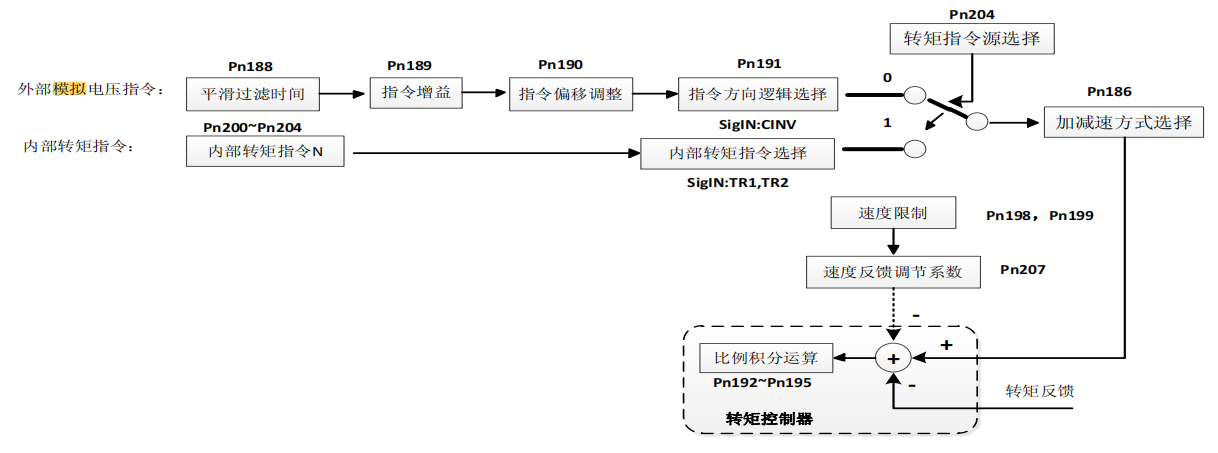

轉矩控制結構圖
