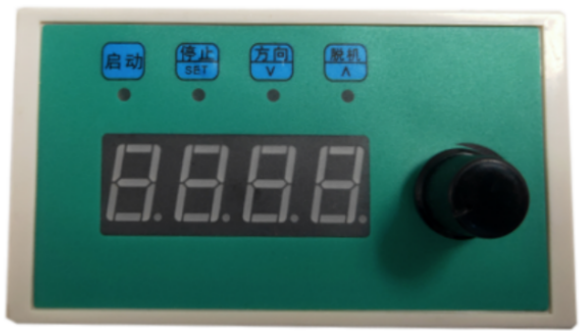

CS10-3ZX控制器輸入電壓改成12V供電電路板改線方法（LHC）

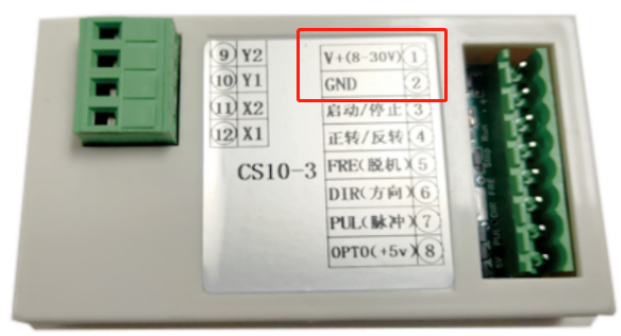

CS10-3的版本升級后，由原來的供電電壓8-30V 提升到了12-50V ，這樣客戶收到后，電壓12V或者低于12V的時候，控制器無法工作，電壓調整到15V后才能工作，我們針對這樣的情況將電路板進行一下改裝，滿足電壓在12V的情況下可以使用，方法介紹如下：

拆開后蓋，打開后蓋看到電路板

將4R70電阻拆掉，見下圖

然后用一根小于0.3平方的導線將78M050RKL02的左端引腳和M7 二極管的引腳連接起來見下圖：

這樣電壓12V的時候就能用了。
