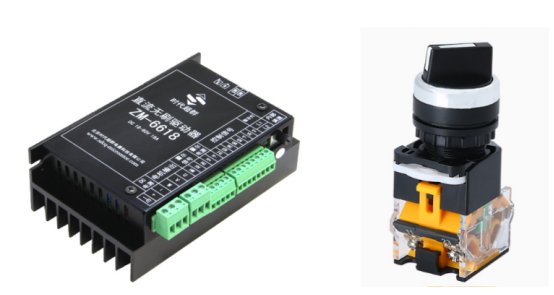

ZM-6618無刷驅動器三擋開關控制正傳停止反轉接線方法（LHC）

ZM6618驅動器三擋自鎖開關控制無刷電機  正傳  停止  反轉 ，電機正反轉需要外接電路，EN使能和DR方向之間需要串接一個電子元器件 二極管。

接線方法：

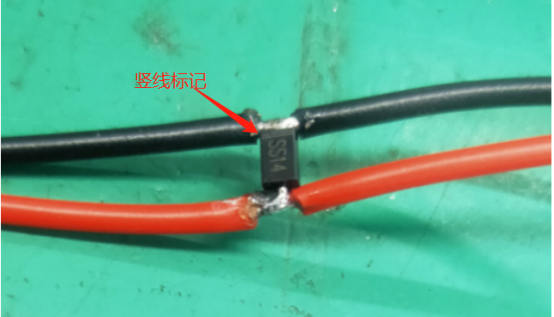

二級管的焊接方法見下圖：

這個二極管有方向要求，紅線電流可以向黑線方向流入，黑線的電流不可以流向紅線方向，所以二極管的3根豎線的一端要連接到黑線那端，見上圖：

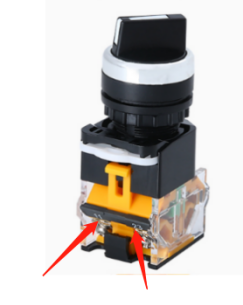

三擋開關的端子座有4個螺絲，分別有標號，11  12  23  24  見下圖：

接驅動器端：

紅線接驅動器  EN （使能）黑線接驅動器DR （方向）

接開關端：

紅線接24腳  黑線接12腳  對面的11腳和23腳并聯一根線接到驅動器的V-端口上。

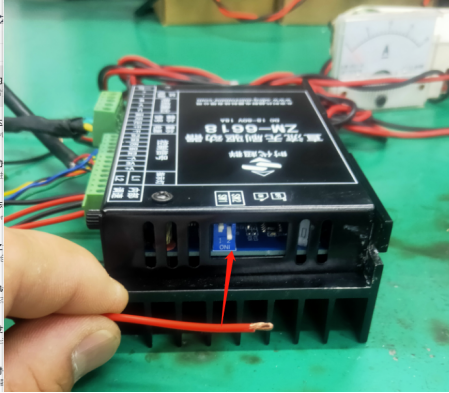

驅動器的SW1 是內部外部運行模式的切換  SW2  是使能的模式切換，此功能需要把SW2撥到0N狀態。
